特性曲線或密度曲線指示什么？
特性曲線或密度曲線顯示了增加曝光量和產生的密度之間的關系。曝光（E）指的是膠片乳劑上的輻射劑量。它是輻射強度（Io）和曝光時間的乘積，因此：E = Io.t。
不同曝光量和相關密度的比例通常不是在線性刻度上，而是以對數刻度上繪制；即密度D與log E。
通過對膠片上的一系列連續區域施加增加的曝光量來獲得曲線，其中每個后續的曝光量都比前一個大一個特定的因子（例如2倍）。顯影后，用密度計測量密度（D），然后將其繪制在相應曝光的對數值（log E ）上。然后將獲得的點用一條連續線連接起來。不需要知道絕對曝光值；可以使用相對值，因此在固定X射線強度下，只需更改曝光時間。

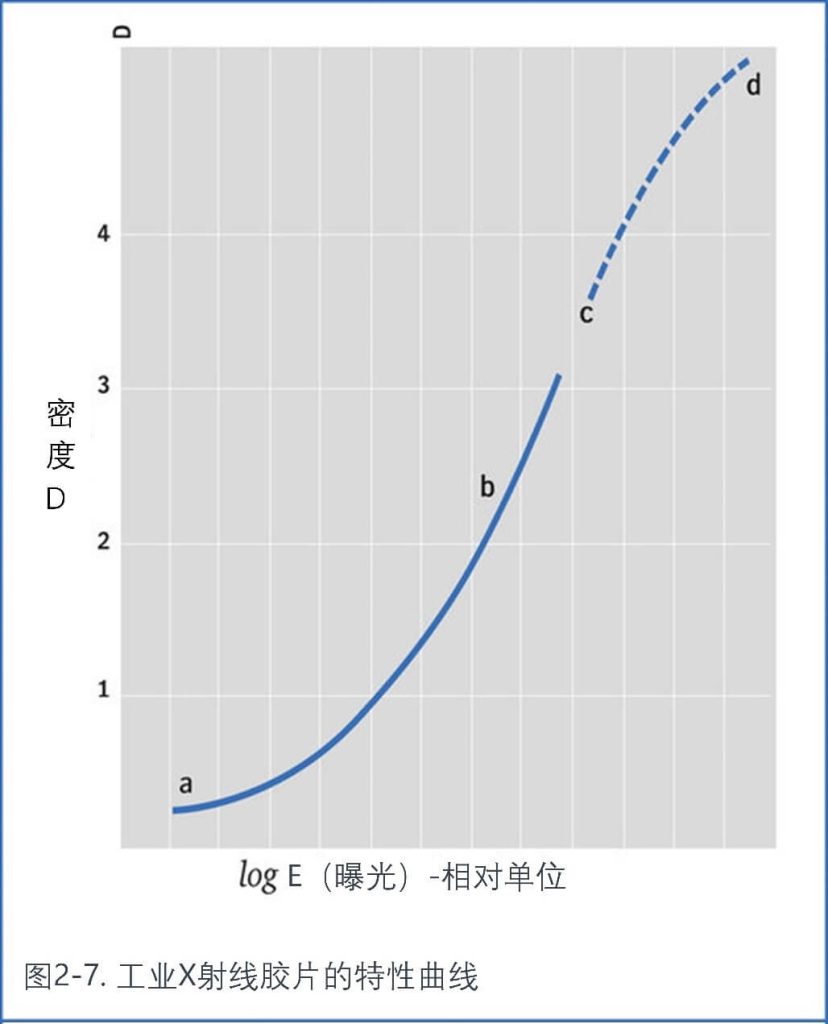

照相乳劑的密度與曝光量（E）在整個密度范圍內不是線性增加的，而是如圖2-7所示的形狀。曲線的下部（a-b）稱為“趾部”，中間部分（b-c）稱為“直線（線性）部分”，上部（c-d）稱為“肩部”。
與工業X射線膠片相關的特性曲線的肩部對應于高于6的密度。由于這樣的密度對于正常膠片觀看來說太高，因此從密度D = 3.5開始的曲線以虛線顯示。
應該注意的是，直線部分（b-c）并不是真正的直線，而是稍微延續了曲線趾部的趨勢。

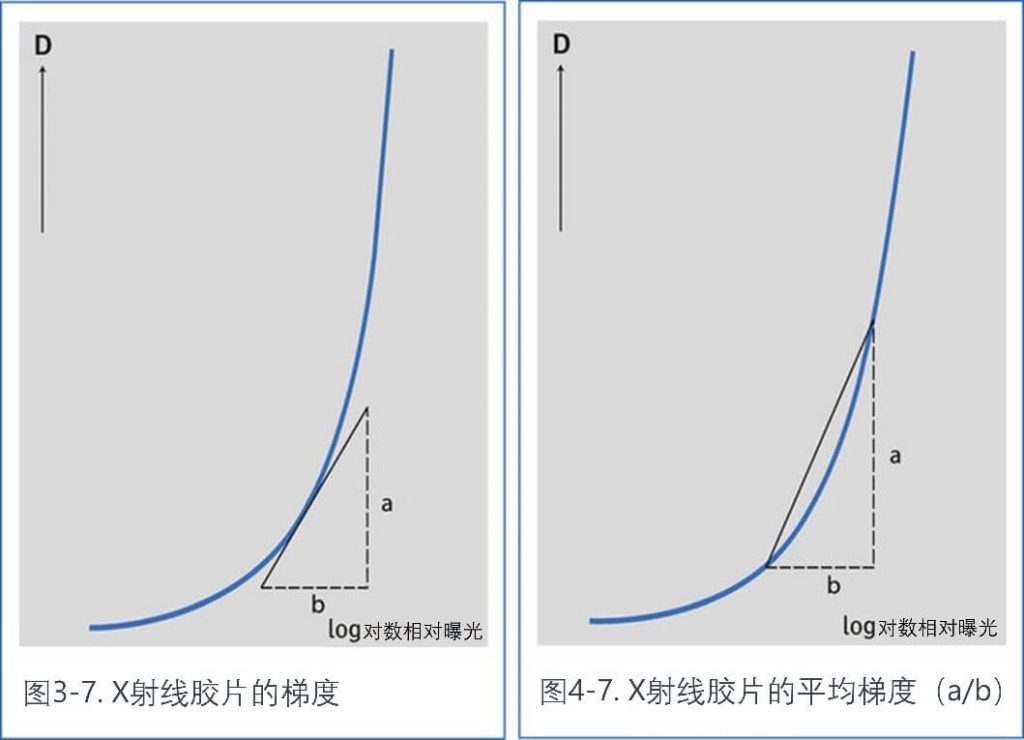

密度曲線的梯度：密度曲線顯示了膠片的最重要特性之一。任意給定點的特性曲線的斜率等于該點的切線的斜率。這個斜率（圖3-7中的a/b）稱為“膠片梯度”GD、“膠片對比度”或“膠片伽馬”。
平均梯度：連接特性曲線上兩點的直線，如圖4-7所示，等于連接這兩點的曲線段的“平均梯度”。這個梯度（GD）是密度值3.50和1.50之間段的所有梯度的平均值，并且是特定類型射線照相膠片的標準特性。
在所有膠片中（例如從D2到D8），梯度（a/b）隨著密度的增加而增加，在常規觀看燈的有用密度范圍D<5內。

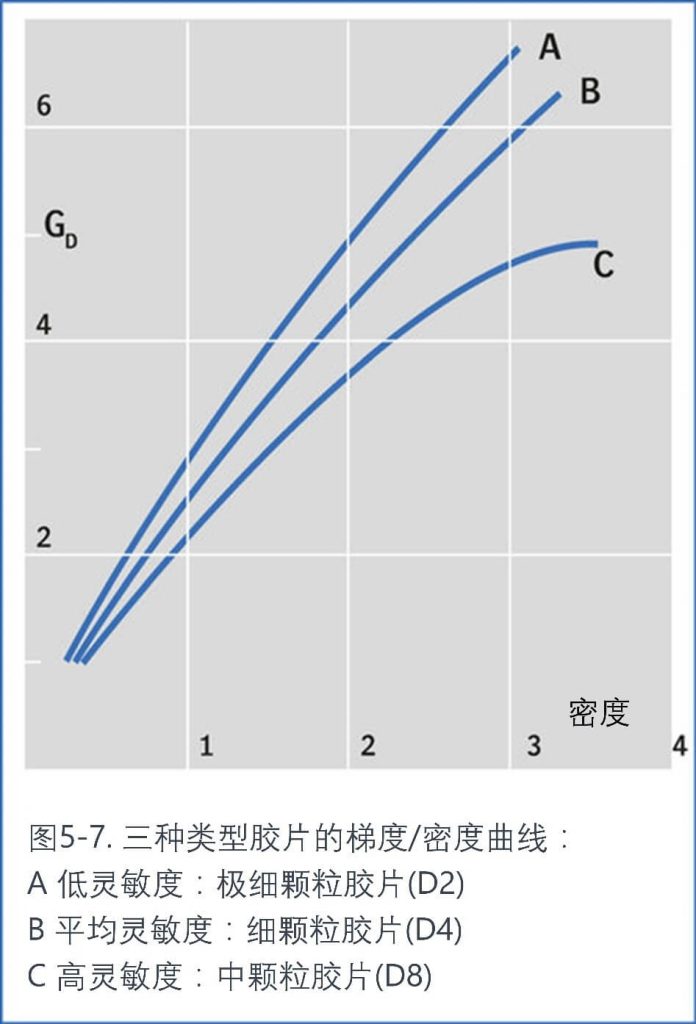

各種類型的膠片并不相同。如果繪制梯度Gd與密度之間的值，得到梯度/密度曲線，則會清楚地看到這一點，如圖5-7所示。在更高的膠片靈敏度下，梯度較低，因此密度曲線不那么陡峭。
梯度更陡意味著在相等的輻射劑量下密度差增加，因此對比度更大，導致缺陷可辨識性更好。如果需要高對比度，則需要使用盡可能高密度的射線照相膠片，同時保持在觀看燈的可接受密度范圍內，以免妨礙膠片判讀。

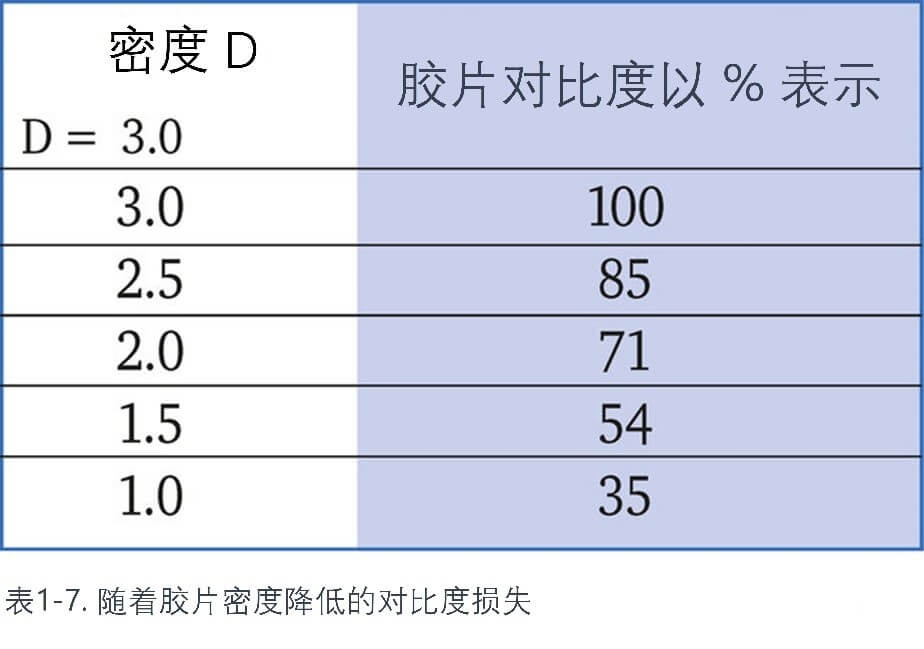

大多數良好執行的規范要求圖像相關區域的密度在2.0和3.0之間。表1-7顯示了密度值3.0以下時典型膠片上的對比度損失。
圖6-7中包含有小臺階的標本被曝光，產生了0.5的密度差（B減去A）。如果現在，使用相同類型的膠片和相同的管電壓，給予更長的曝光時間，則密度差為0.9（D減去C）。因此，第二張射線照相膠片顯示了更多的對比度。
顯影條件對密度曲線的影響：X射線膠片的特性曲線不僅由乳劑特性決定，還由膠片的顯影方式?jīng)Q定?？梢杂绊懱匦郧€的參數包括：顯影時間及其溫度、顯影劑濃度和攪動。

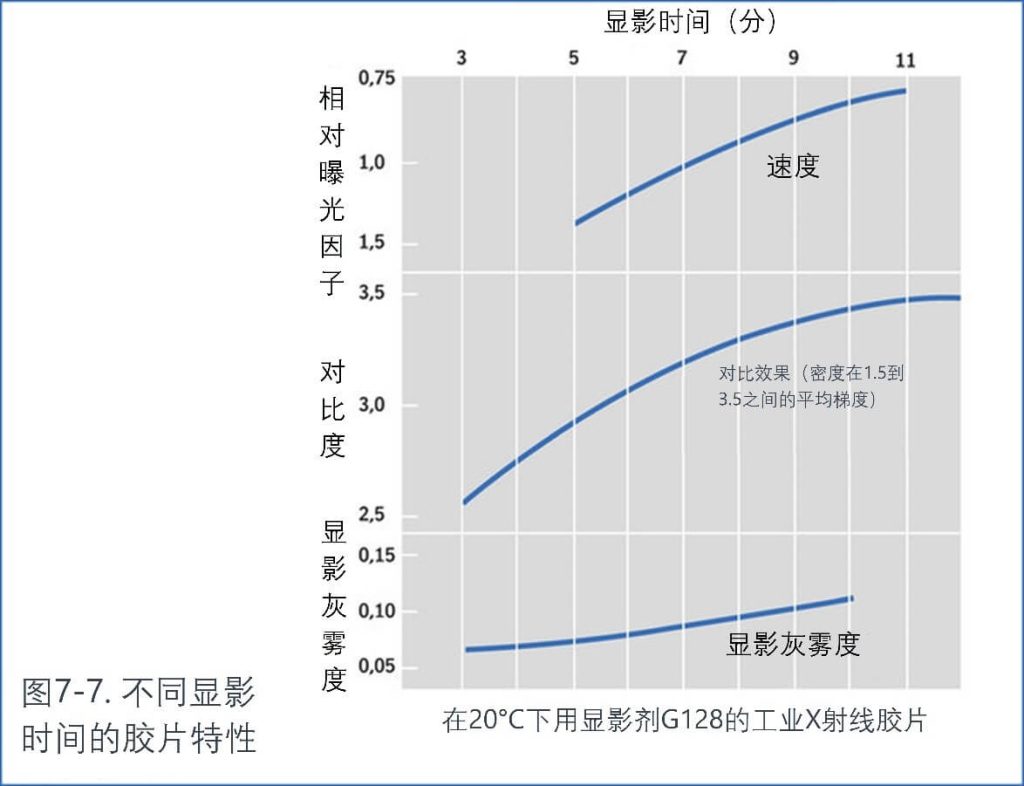

例如，顯影時間對速度（相對曝光因子）、對比度和灰霧度的影響在圖7-7中可見。最初，直到大約4分鐘，速度和對比度都很低，但隨著顯影時間的增加而迅速增加。
從8分鐘開始，顯影時間的進一步增加會增加背景灰霧度，并最終導致對比度下降。
盡管在一定程度上可以通過調整顯影時間來補償正確輻射曝光的輕微變化，但通常會保持固定時間。在手動顯影中，標準時間是5分鐘。顯影劑類型、膠片在槽中的攪動和溫度也會影響密度。這就是為什么整個顯影過程最好是標準化或自動化的。在大多數情況下，偏離最佳顯影條件會導致圖像質量降低。
