什么是影像質量指示器（IQIs）？
影像質量指示器（IQIs），在射線照相中用來評估和量化影像質量。在過去，人們認為通過在曝光期間在測試對象上固定一個簡單的指示器，可以評估可檢測的最小缺陷。這種方法理論上可以保證能夠檢測到一定最小尺寸的缺陷，這個尺寸以材料厚度的百分比表示。然而，實踐證明這并不總是可行的。特別是對于小裂紋和其他二維缺陷，如果在X射線影像中找不到它們的任何跡象時，則永遠無法保證它們實際上不存在。
然而，合理的預期是至少射線照片的質量，當然還有整個影像處理過程，需要滿足一定的要求。當影像質量高時，更容易檢測到缺陷的可能性較高。規范中描述的曝光技術和所需的影像質量，取決于所涉及對象的使用用途。
為了能夠評估和量化射線照片的影像質量，需要將其轉換為數值。為此，使用了“影像質量指示器”（IQI），在美國被稱為“透度計”，在中國被稱為“像質計”。影像質量指示器通常由一系列直徑逐漸增大的金屬絲，或不同厚度的小板組成，這些小板上鉆有逐漸增大直徑的孔。
盡管規范對其技術的描述各不相同，但它們?cè)谝韵聨c(diǎn)上是一致的：
- ?影像質量指示器應放置在被檢查對象的源側.
- 如果無法將放置在源側，則可以放置在膠片側。這種特殊情況必須在指示器上或直接鄰近指示器上標注一個鉛字母“F”來表示，
- 指示器的材料必須與被檢查的材料相同。
例如，射線照片的影像質量定義為仍然可見的最細絲的編號，通常說是具有“影像質量數-X-”。
影像質量也可以表示為所檢測物體厚度的百分比。
例如，如果肉眼可見的最細線的直徑為0.2毫米，且曝光點處的材料厚度為10毫米，則絲的可辨識性或可識別度為2%。
如上所強調的，使用IQI并不能保證檢測到同等大小的缺陷。
如果說因?yàn)樵谏渚€照片上可以看到被檢物體厚度2%的金屬絲，就也能檢測到類似大小的裂紋，這是不正確的。缺陷相對于X射線束的方向在其可辨識性方面起著重要作用（見第12.1節）。
IQI有多種類型，但最常用的四種是：
1. 絲型（在大多數歐洲國家使用）
2. 階梯孔型（在法國偶爾使用，但絲型也普遍被接受）
3. 鉆有孔的小板，稱為透度計，用于ASME工作，盡管ASME規范現在也包括絲型IQI。
4. 雙絲IQI。
在一些國家（例如日本和法國），使用額外的手段（如階梯塊）來驗證對比度和檢查使用的kV值。
在（階梯）塊的位置，在膠片上穿透材料厚度的密度與等于標稱壁厚的位置處的密度相比，必須有最小規定的密度差異。
符合EN 462-1的絲型IQI

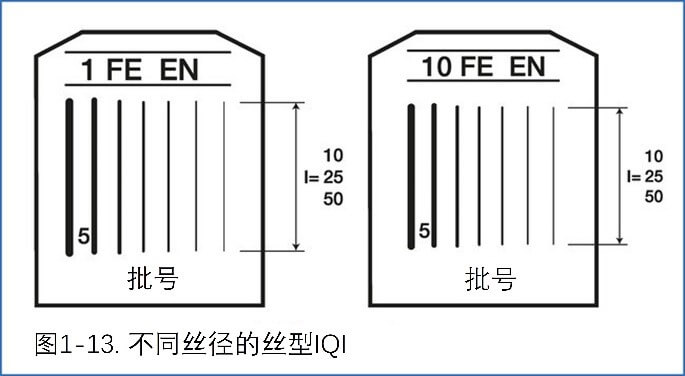

EN 462-1標準化了四種絲型IQI。每個IQI由七根等距平行的不同直徑的絲組成，如圖1-13所示。

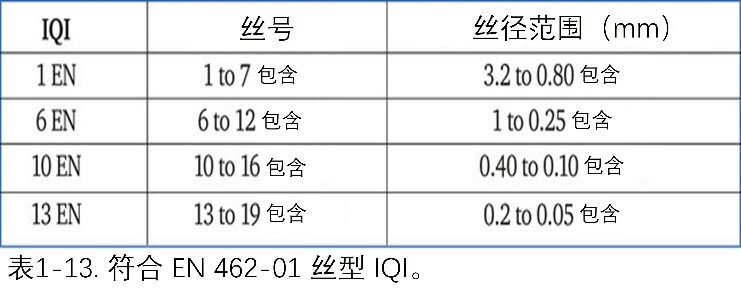

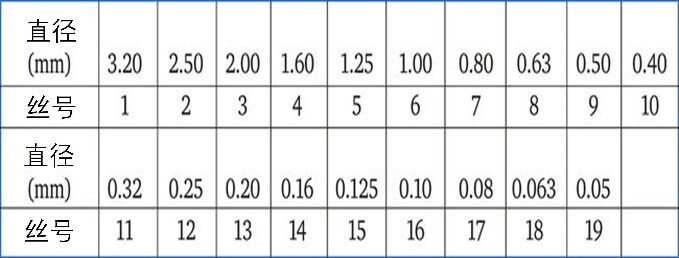

表1-13顯示了符合EN 462-01的四種IQI的絲組合。絲的直徑在表2-13中給出。
EN型IQI是用鋼、鋁、鈦或銅制成的絲制造的，具體取決于要檢查的材料類型。在每個IQI上都標明了絲的材料。Fe表示鋼，Al表示鋁，Ti表示鈦，Cu表示銅。
