如何繪制曝光曲線圖？

曝光曲線圖應(yīng)該繪制在單向?qū)?shù)紙上。材料厚度（以mm為單位）繪制在水平的線性軸上，而曝光值（以mA.min為單位）繪制在垂直的對數(shù)軸上。對于給定的電壓kV數(shù)（例如150 kV），我們可以使用之前提到的中間kV-厚度圖表來確定。對于8 mA.min的曝光劑量，可以在4.5毫米的厚度下獲得2的黑度; 而對于200 mA.min的曝光劑量，則在15.2毫米的厚度下獲得。

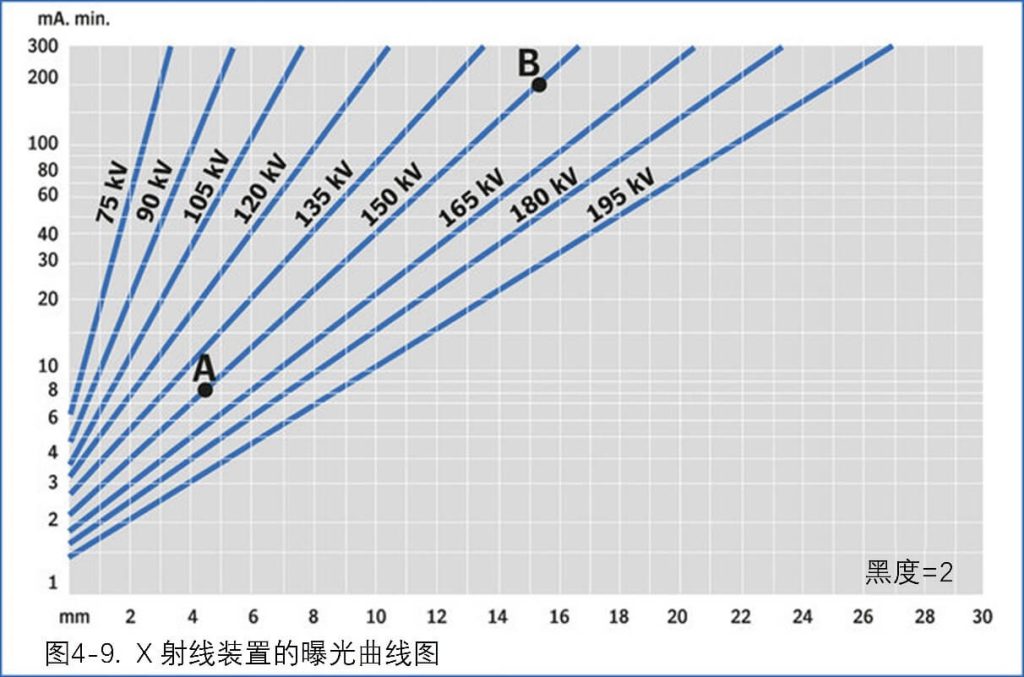

然后將這些厚度和相應(yīng)的曝光量繪制在圖表紙上，以得到A點和B點，見圖4-9。畫一條連接A點和B點的直線，就得到了150 kV的線。以類似的方式，其他kV值的線也可以在圖表中繪制，最終得到圖4-9中的完整曝光曲線圖。
