超聲波檢測的組件和基本原理
脈沖回波技術中使用的超聲波設備的目的是使”聲波輸入”和”聲波輸出”之間的差異在技術上可測量，以便進行評估。無論是簡單的便攜操作儀器還是具有自動評估和控制的測試裝置，都使用相同的組件。
超聲波檢測的知識點之一
控制單元：該單元確定測試周期的順序，即何時發送和何時接收和評估。
脈沖發生器：產生的脈沖引起探頭機械振蕩。
探頭：探頭將電脈沖轉換為機械振蕩（超聲波），反之亦然，將聲音振動轉換為電信號。發射和接收探頭可以相同（單探頭操作），也可以分開（TR操作，串聯操作）。
放大器：放大并過濾探頭接收和轉換的信號。增益可以是線性或?qū)?shù)。
評估：有時已經通過增益特性完成。通常，信號被分為低于或高于閾值的信號。執行此操作的儀器稱為監控器。
輸出：經轉換和評估的接收信號可以根據預選程序進一步處理，并且可以打印、顯示或存儲。
超聲波檢測的知識點之二
右圖五

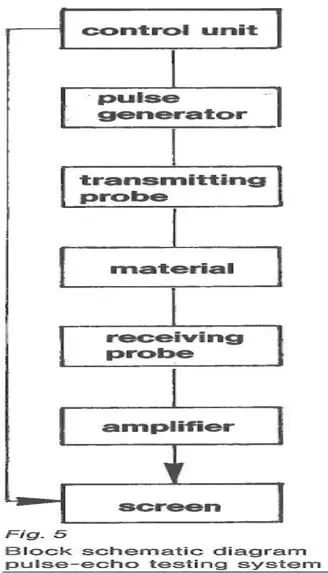

參見右圖：顯示了將傳入信號轉換、放大并在屏幕上顯示的超聲波設備的基本布局。
在自動安裝中，屏幕通常被更適合的單元替代。

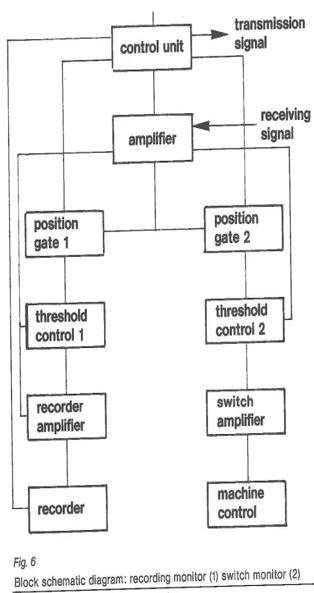

左圖六：是顯示根據振幅和傳輸時間評估缺陷的監視器電路的原理。一個閘門電路監控一個特定的傳輸時間范圍。如果放大器在此時間范圍內輸出信號，則可以通過記錄放大器再次轉換，并且可以進行模擬或數字評估。
與記錄放大器相反，閾值電路的YES/NO輸出可以通過接口放大器進行路由，該接口放大器生成用于控制測試過程的信號。在測試時，非常重要的是注意脈沖重復頻率和測試周期（探頭和/或測試樣本的移動等）之間的關系。
如果不考慮這種時間關系，將導致相當大的誤差，即忽略材料中的反射體和反射體的多次計數，盡管系統的所有部分功能完好且結果可重復。

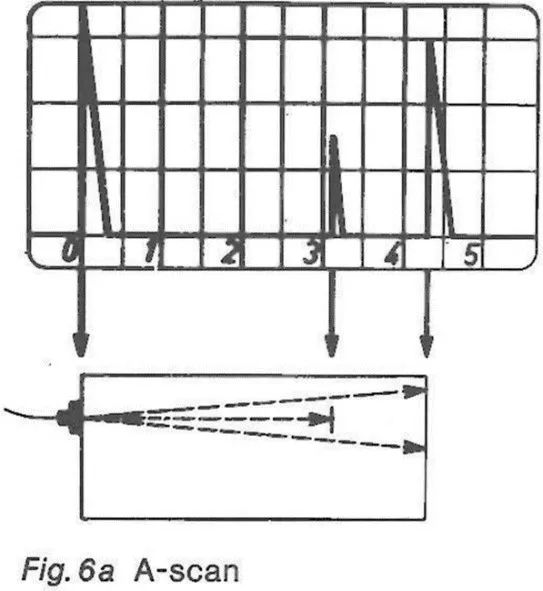

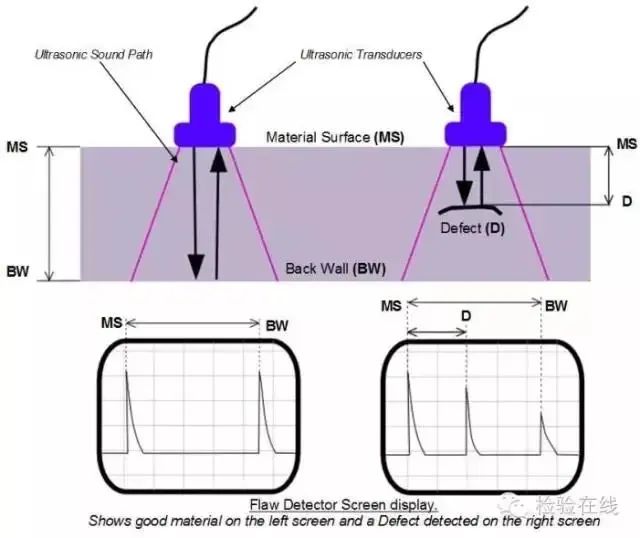

測試結果的文檔編制與測試問題的數量一樣多樣化。在用于手動測試的儀器中，通常有一個CRT或LCD屏幕，信號振幅以A掃描的形式顯示在傳輸時間之上（圖6a）。

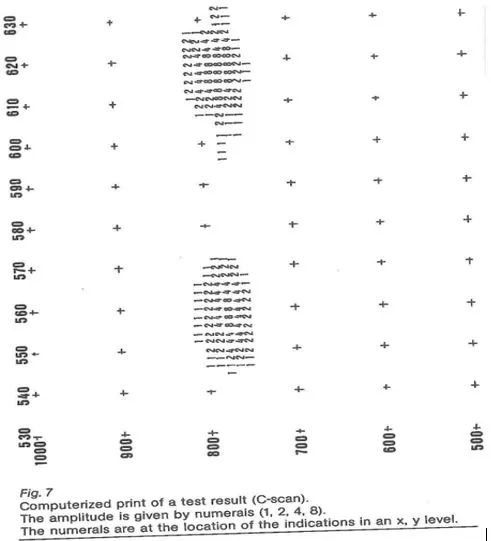

也可以通過二極管陣列進行顯示。如果屏幕上反射體的位置僅由兩個維度給出，則為C掃描。通常也使用與C掃描相適應的打印條和圖形作為信息存儲（圖7）°
