電子行業的檢測和無損檢測解決方案
近些年，電子產品更新?lián)Q代速度與日俱增，從智能手機和計算機到電動汽車和飛機，焊點、半導體封裝和電子部件對許多重要設備都至關重要。Waygate Technologies 利用高分辨率的 2D X 射線和 3D 計算機斷層掃描 (CT) 檢測直接引入電子產品生產線和研發實驗室，進行實時監控和檢測，從而確保部件的安全性和完整性。
InspectionWorks
我們通過智能地獲取和分析檢測數據，采取相應的行動，幫助優化生產流程，大程度地預測故障，確保正常運行時間，優化產品設計，盡可能減少成本，并將此項投資轉化為附加價值。
專為不同行業量身研發的技術

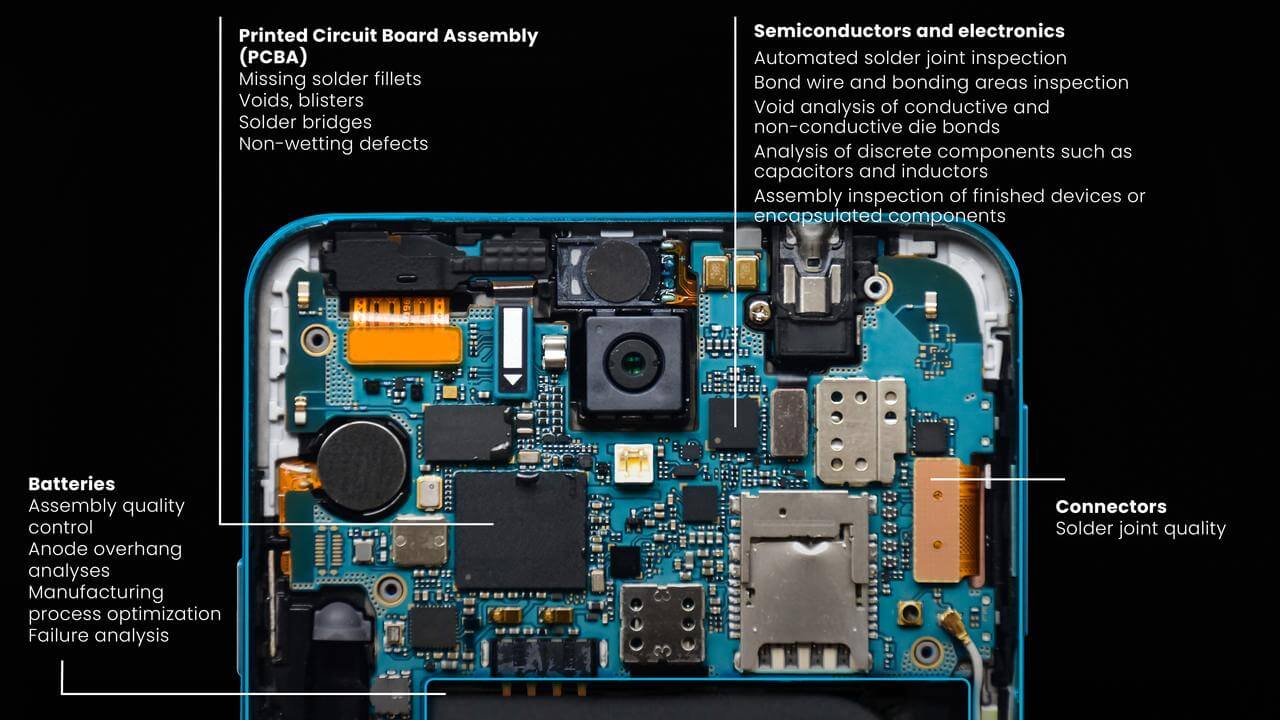

隨著科技的發展，技術的不斷創新和進步，電子元器件越來越微型化與復雜化，因此檢測焊點、接合線和焊接區、導電和非導電芯片焊接、電容器和電感器以及組裝成品中的最微小缺陷中顯得尤為重要，Waygate Technologies 通過強大的納米焦點和微焦點 X 射線技術，對各種工業和科學領域的無損故障分析以及生產過程控制。。
用于電子行業的射線成像和 CT 解決方案
AXI 檢測解決方案
鋰電池和電池測試
如今，高分辨率 X 射線技術被廣泛應用，但是標準的 2D AXI 因特征重疊而無法獲得可靠的測量結。Waygate Technologies 的納米焦點和微焦點 X 射線技術通過組件或印刷電路板的清晰截面視圖，對電子設備的故障分析和生產質量控制，任何影響焊點形狀的材料缺陷和質量特征，如缺失的焊錫、空洞和氣泡、焊橋或潤焊不良缺陷都可以被檢測出來，實現更精確的檢測。
用于電子產品的射線成像和 CT 解決方案
鋰電池和電池測試
Waygate Technologies 為了對最小的細節進行 3D 評估，利用先進 CT 掃描儀和納米焦點和微焦點 X 射線技術，結合基于人工智能的自動缺陷識別算法，將極其精確的檢測應用到快速移動的生產線上，將檢測系統和電子產品生產線完全整合，確保產品達到高的質量和效率。
用于電子產品的射線成像和 CT 解決方案
除了提供行業領先的電子行業測試解決方案外，Waygate Technologies 還可以為您提供專家建議及認證，以協助您更好地將檢測結果運用到實踐中。 聯系 Waygate Technologies專家，了解更多關于我們的培訓及教育產品的信息。
無損檢測支持和服務
全球工業 2D X 射線和 3D CT 掃描服務
