如何確定數字射線照相的圖像質量（MTF和DQE）？
圖像質量是分辨率、對比度和噪聲的總體結果。傳統X射線膠片由于輻射敏感晶體的細小顆粒度（幾微米）展現出極高的固有分辨率。產生的圖像分辨率遠遠優于人眼的分辨能力。因此，對于膠片使用圖像質量指標（IQI）是衡量分辨率和圖像質量的充分措施，滿足工業的規范需求。因此，沒有必要增加任何額外的分辨標準。
然而，對于固有分辨率較低的數字射線照相（典型值為100微米或更?。?，情況則有所不同。為了選擇或購買合適的數字系統，需要能夠量化數字系統分辨力的信息。
雖然存在通用的測量光學分辨率的方法，但它們尚未指定用于數字射線照相系統。為了滿足分辨率規范的需求，預計未來標準發布之前，數字射線照相系統的供應商已經使用在其他科學領域常見的方法和定義。
分辨率定義為人眼能夠區分的兩個物體之間的最小間隔（距離）。因?yàn)槿搜鄄蝗菀琢炕?，因此需要一個客觀方法來指示分辨率。分辨率依賴于對比度（灰度級別）和分離（距離）。

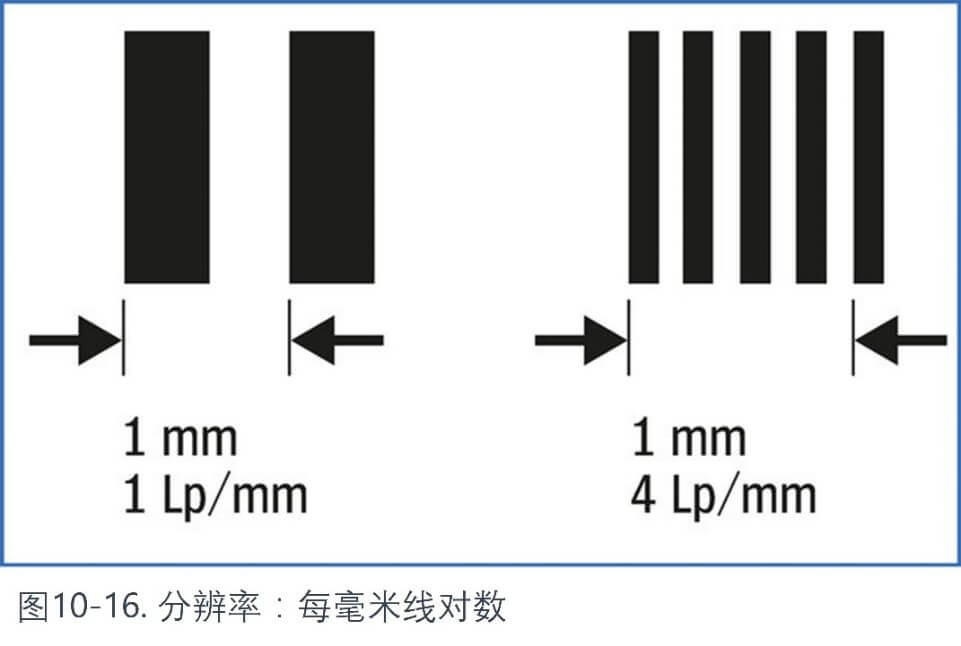

分辨率表示為每毫米可以區分的線條數量，見圖10-16。量化距離和對比度對分辨率影響的科學度量是“調制傳遞函數”，簡稱MTF。成像鏈中的每個組件都有各自的MTF。整個系統的MTF是各個組件的MTF的乘積。通過測量MTF，一個從0到1（或0到100％）的相對值，給出了系統的分辨能力。這個特征值對系統是典型的。這意味著在更高的MTF下，缺陷將更容易可見。

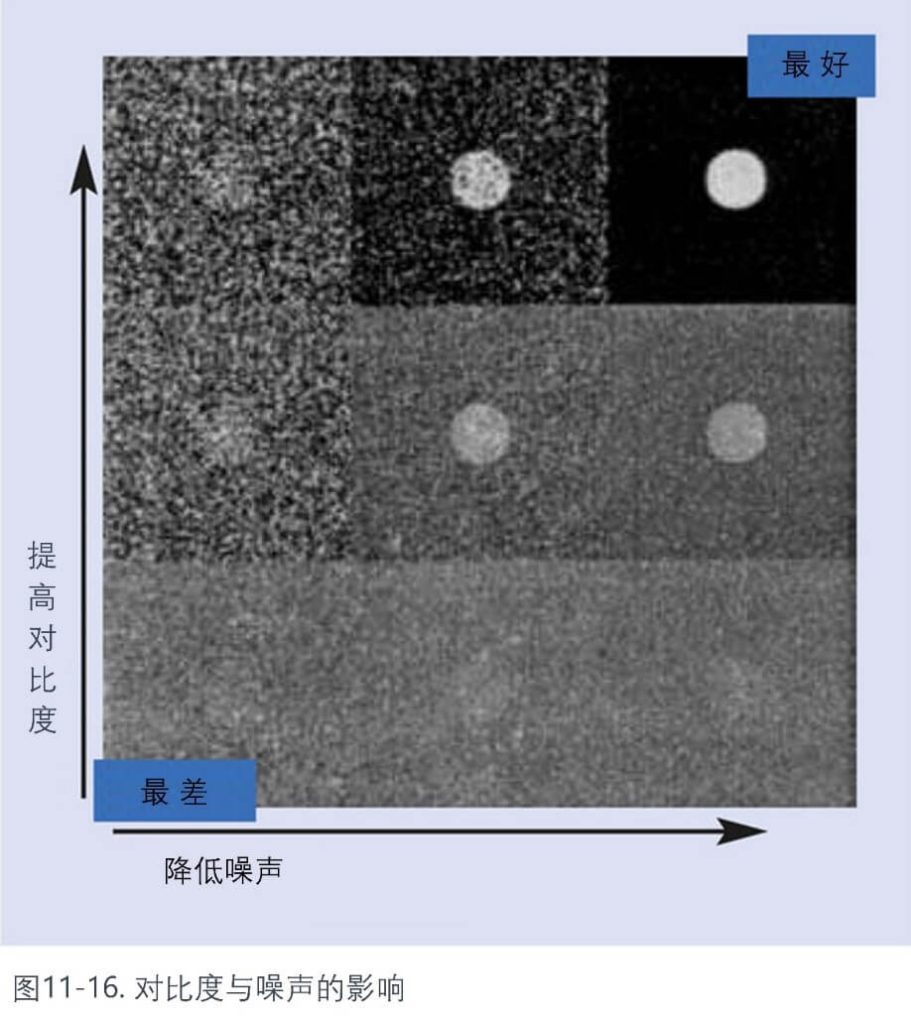

系統應具有與最苛刻應用相關的MTF去相匹配。然而，數字圖像的質量不僅由系統的MTF值決定，還取決于曝光條件。曝光條件，如物體的厚度、焦點和射源到膠片距離，影響系統和圖像的幾何不清晰度（模糊）以及對比度和噪聲，見圖11-16。因此，引入了“檢測量子效率”的定義，簡稱DQE。DQE值是一個數學表達式，表示了圖像質量的整體方面，是MTF、靈敏度和噪聲的組合：
DQE ≈ 圖像質量 / 劑量

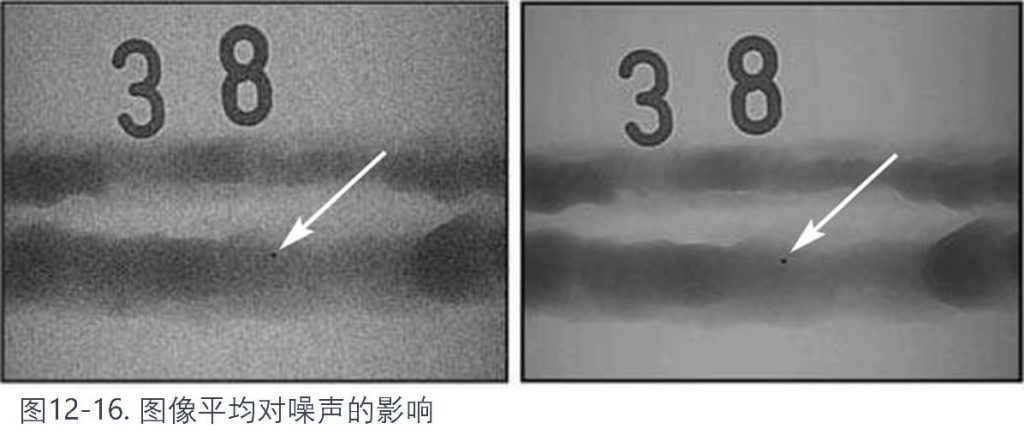

噪聲又取決于速度，即創建圖像所需的曝光時間，其中可能包括信號平均以達到所需圖像質量。通過對多次曝光的信號進行平均來減少噪聲，可以顯著提高圖像質量，如圖11-16和12-16的圖像所示。不幸的是，信號平均反過來又會由于增加的曝光時間成比例地降低DQE。
總的來說，DQE值綜合了許多單獨參數（分辨率、效率/曝光時間、噪聲等）的板或面板性能于一個數字中。DQE值范圍從0.0到1.0，實際數字從0.05到0.9不等。
總結：MTF量化了板或面板的性能，DQE量化了整體性能，因此板或面板的MTF包括曝光本身。換句話說：DQE量化了探測器準確提供X射線或伽馬射線中存在的信息以及成像過程的能力。因此，DQE值指示給定應用所需的最終圖像質量和檢查時間。
備注：盡管努力在NDT行業引入MTF和DQE——這對CR和DR的實際用戶來說是相當抽象且難以理解的值——在實踐中，IQI仍然（在2006年）是圖像質量的唯一指標。幾乎總是使用雙絲IQI進行CR和DR。雙絲IQI由兩組緊挨在一起的金屬絲組成。
