數碼射線成像工作站

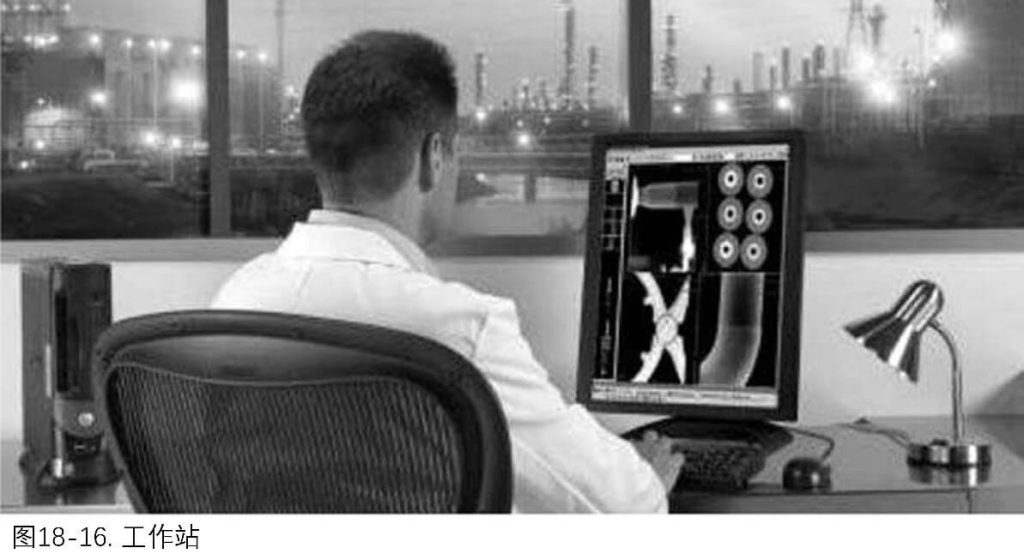

對于數字化膠片以及顯示和處理CR和DR技術獲得的圖像，推薦使用計算機和極高分辨率顯示屏。顯示屏的像素?cái)?shù)量至少應與所用CR板或DR面板的數字化點或像素尺寸相匹配，以實現最大分辨率。射線成像圖像包含的信息超出了人眼所能辨識的。為此，如圖18-16所示的工作站被用作“圖像處理中心”。這個工作站使用強大的專有軟件（例如Waygate技術的“Rhythm”）來管理、處理和操作圖像。

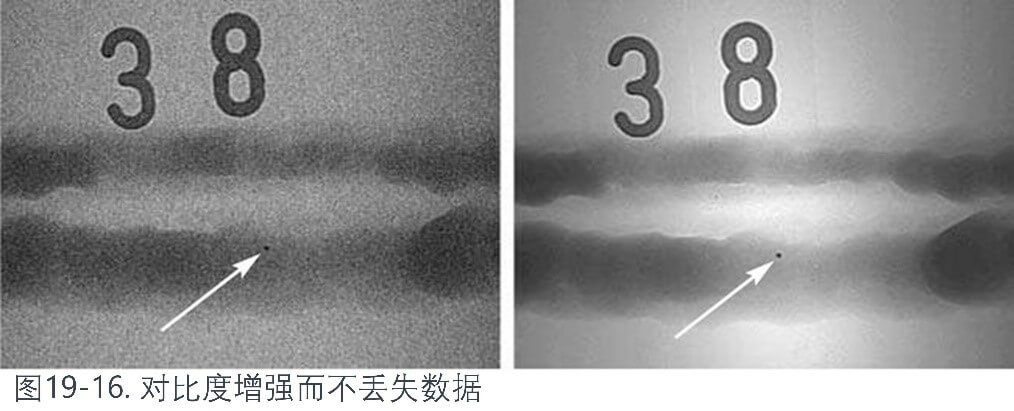

圖像可以通過多種方式進行操縱和增強：亮度、對比度、銳度、噪聲抑制、旋轉、過濾、反轉、著色、放大、縮放-平移-滾動等。通過這些方式，可以使隱藏的細節變得可見，見圖12-16和19-16。應該采用完整性程序來禁止可能的數字圖像偽造行為。

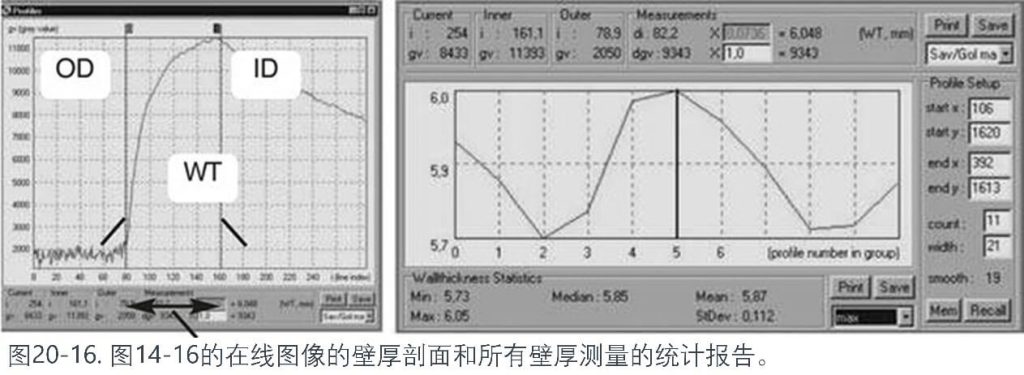

此外，還開發了算法，例如將圖像的各部分與一致性標準進行比較、進行尺寸檢查（尺寸校準）、剩余壁厚測量（見圖20-16）、確定因腐蝕造成的金屬損失、缺陷區域測量、提供圖像統計數據等。

除了原始圖像及其曝光參數外，真實副本上還可以疊加顯示特征（例如，縮放、對比度、濾波器）并存檔。這使檢查專業人員能夠簡化流程并提高分布式檢查信息的質量。

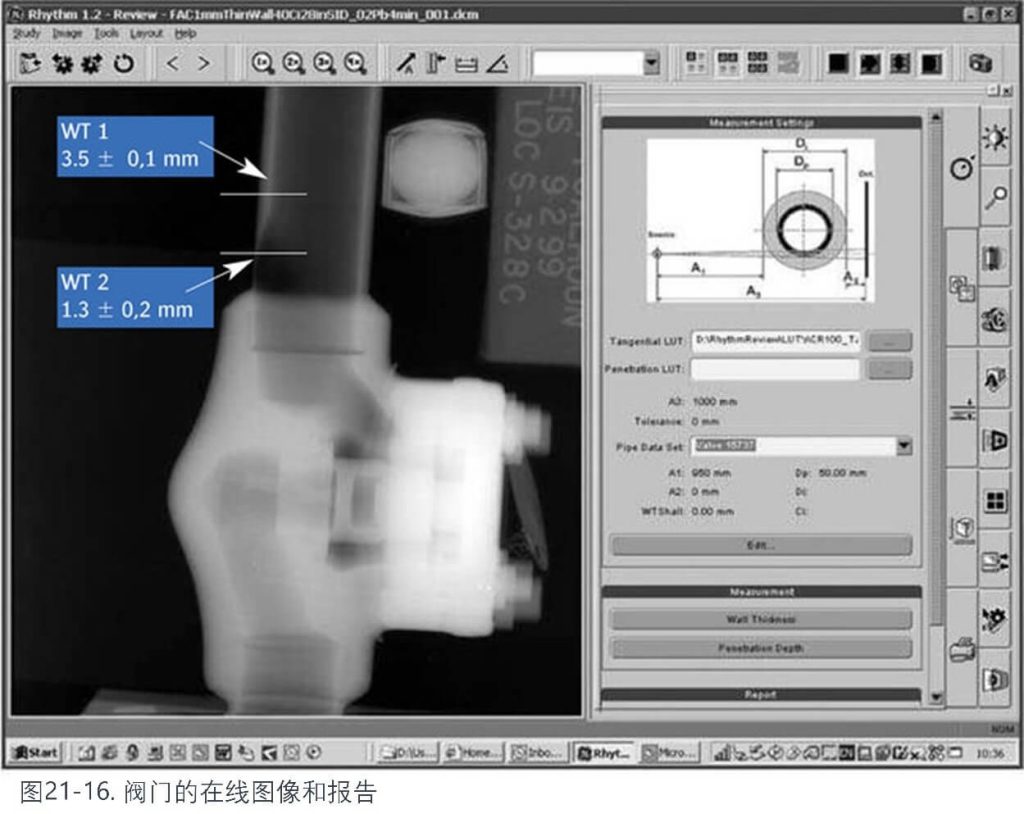

圖21-16顯示了工作站的軟件屏幕截圖。屏幕顯示了對CR板進行的在線曝光的結果，該CR板用于帶連接管的閥門。屏幕截圖包括報告模塊的可選選項之一。圖像本身顯示了由工作站操作員疊加的標記（白線），以便軟件計算這些位置的剩余壁厚。

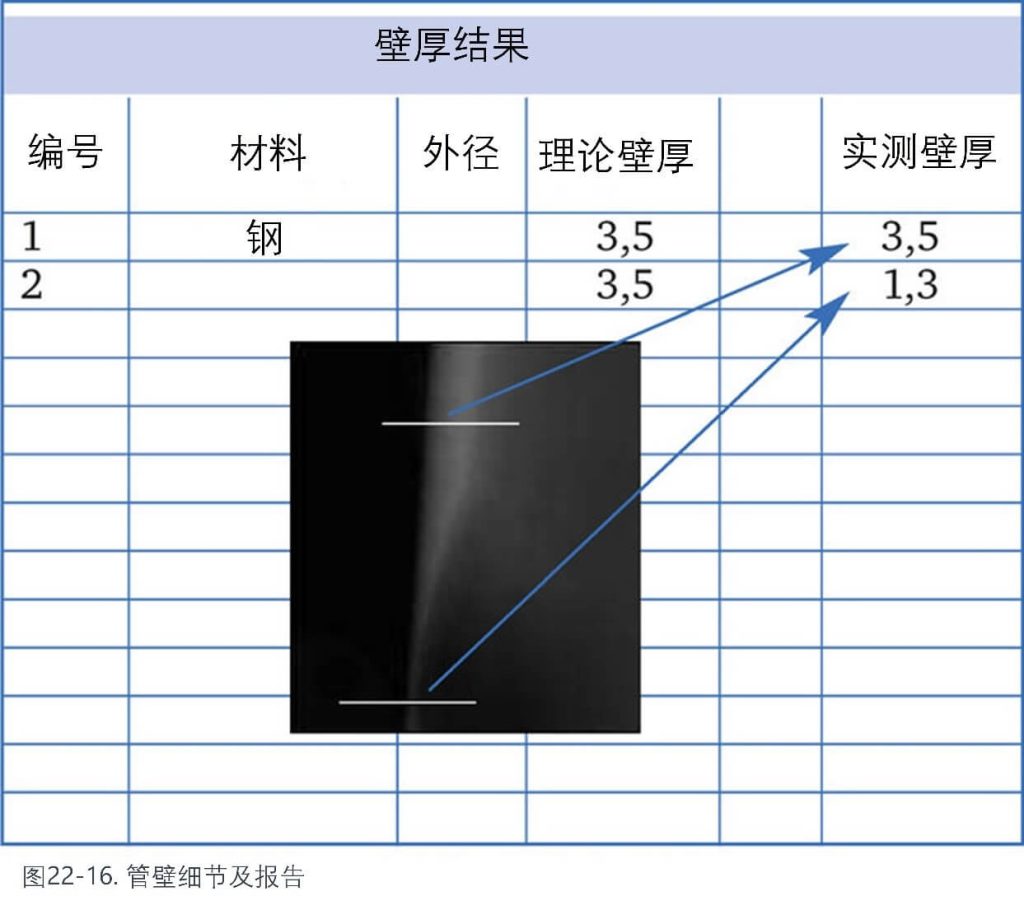

圖22-16顯示了選定管壁區域的細節和報告的結果。這個閥門的示例有各種各樣的壁厚，也顯示了數字曝光的一個優勢。如果需要，相同的圖像可以用來研究閥門的厚壁部分，因?yàn)閳D像包含較大的動態范圍。

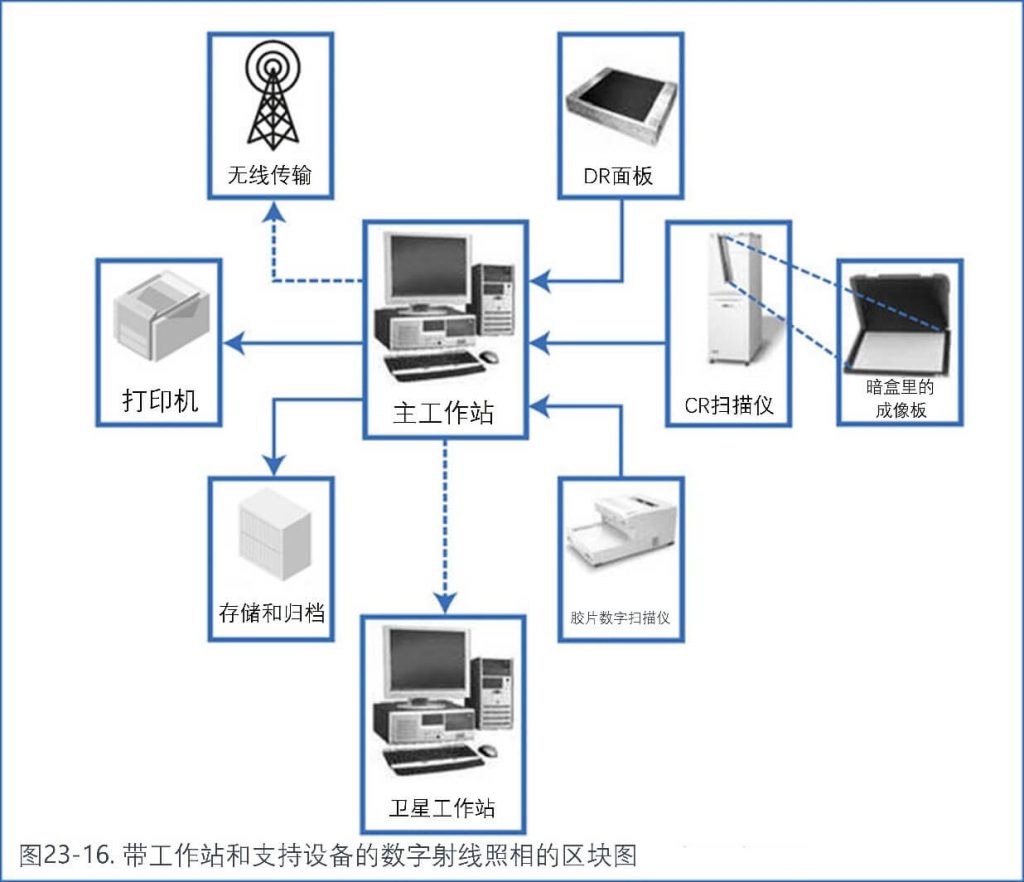

存檔可以在幾乎所有現有的專業大容量存儲解決方案上完成，例如CD-ROM（最多700MB）、單層DVD（約5GB）、雙層DVD（約10GB）或在不久的將來，HD-DVD（約15GB）、藍光光盤（約25GB）和更遠的未來全息光盤（約300GB）。需要大容量的大GB的存儲器才能夠存儲大量高分辨率數字圖像。像素大小為50微米的一個約400 x 400毫米面板的單張圖像，需要120MB（位置和高達16位的灰階數據）。100微米的像素大小僅需要30MB。工作站還可以通過互聯網、內部網或無線遠距離傳輸圖像，遠程用戶可以在相同的衛星工作站上查看、解釋或存儲圖像。這樣，信息被發送給專家，而不是將專家請到信息處。因?yàn)閳D像是數字的，因此圖像的多個副本始終是相同的。這些能力正在推動增強數據庫能力和數字射線成像軟件的通過工作站標準的最新趨勢。圖23-16顯示了組成完整數字射線照相系統的各個組件的區塊圖。
