消除工業計算機斷層掃描的尺寸限制

高能CT揭示高科技電動沖浪板的內部結構

CT檢查為各行各業維持質量標準和確保產品安全提供了許多機會。但是，對于檢查或測量大型、密集且非常復雜的組件或整個物體的內部特征又如何呢？這正是捷克布爾諾理工大學中歐理工學院（CEITEC）的CTLAB科學家們進行的測試，他們對來自Jetsurf的先進高功率電動沖浪板進行了測試，Jetsurf是捷克品牌，也是電動沖浪領域的市場領導者，他們很樂意參與這個項目。

配備最先進CT研究基礎設施的跨學科CEITEC科學中心，使用這種復雜的高科技產品進行了CT可行性研究，旨在展示高能CT如何檢查傳統上因尺寸、密度或重量限制而“無法檢測”的物體。

以最高分辨率對獨特物體進行數字化。

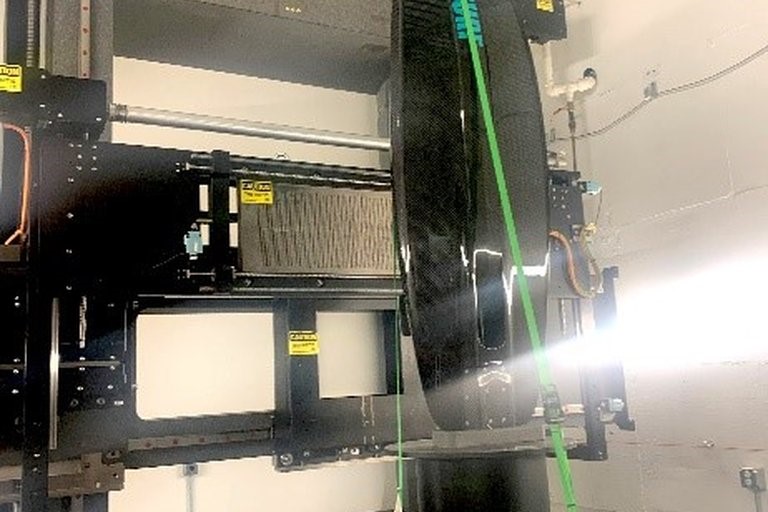

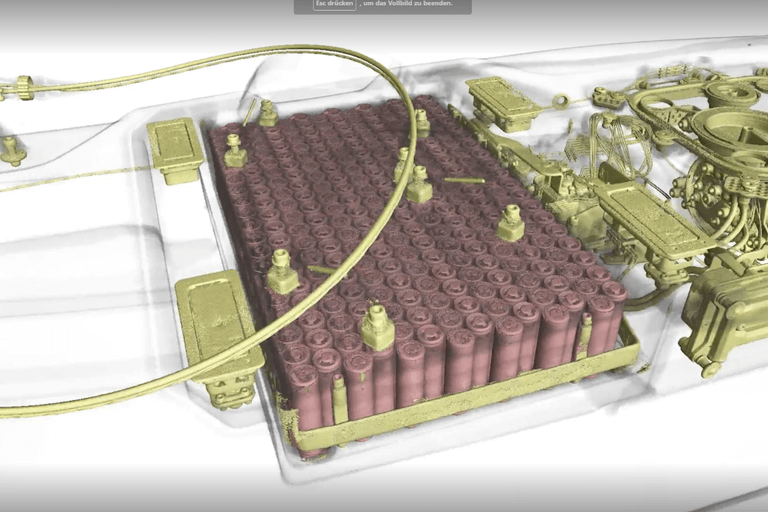

CEITEC CTLAB選擇了Waygate Technologies的Phoenix Power|scan HE Linac CT系統來執行這個研究項目。CEITEC和Waygate Technologies在工業CT科學領域已經合作多年。在美國辛辛那提的Waygate Technologies客戶解決方案中心，9兆電子伏（MeV）直線加速器（LINAC）CT系統的功能在Jetsurf電動沖浪板上進行了全面測試。進行了9次局部掃描，以全面掃描所有內容，從電池組、動力單元和碳纖維復合材料幾何結構，到其中一塊電動板的膠合接頭和鱗片，這些電動板長180厘米，根據型號的不同重量在19至34公斤之間。

電動沖浪板僅在30小時內以150微米的體素分辨率完全數字化。生成的數據文件體積為250GB，隨后在布爾諾的CEITEC CT實驗室進行了分析。
