小直徑管道焊縫的射線照相技術

對于管道焊縫，應使用單壁單影技術（SW-SI），如果這不可行，則使用雙壁單影技術（DW-SI）。對于小直徑管道，這種替代方案并不實際，因為由于有效膠片長度有限，需要進行不成比例的多次雙壁單影曝光。在這種情況下，應使用雙壁雙影技術（DW-DI）。通常，只有在直徑<75毫米和壁厚<8毫米時才應用DW-DI技術。管道的源側和膠片側的焊縫同時被評判。

還有兩種適用于小直徑管道的DW-DI技術：

• 橢圓技術
• 垂直技術

橢圓技術:

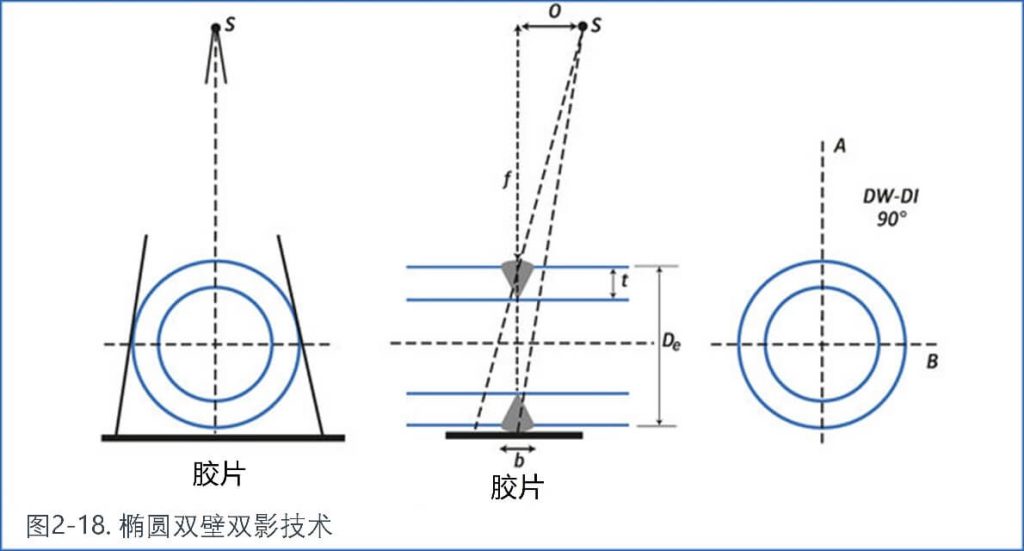

如圖2-18所示的橢圓技術是首選技術，但只有在滿足以下條件時才應用：

• 外徑（De）<100mm（實際上是75mm）
• 壁厚<8mm
• 焊縫寬度 < De /4

曝光次數由壁厚與直徑（De）之間的關系決定。如果t / De < 0.12，相對于彼此旋轉90°的兩個圖像就足以覆蓋100%。如果t / De等于或大于0.12，則相對于彼此旋轉60°或120°（即在周長上均勻分布）的三次曝光被認為是100％檢查。

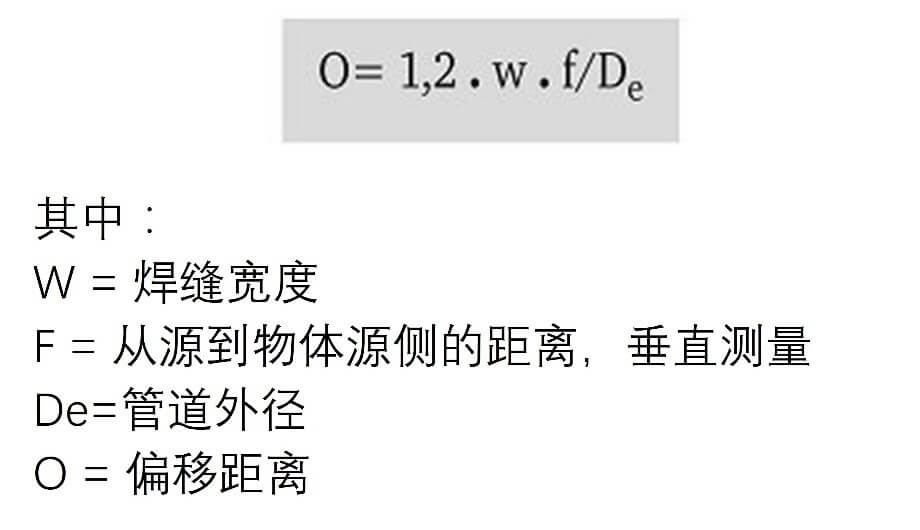

使用橢圓曝光技術時，源側和膠片側的焊縫圖像分別顯示在彼此旁邊。兩個焊縫圖像之間的距離應該大約是一個焊縫寬度。這需要相對于焊縫的垂直線有一定量的源偏移（V）。偏移量可以用以下公式計算：
