CR和DR的常見應用有哪些？
計算機射線成像（CR）和直接射線成像（DR）的常見應用有哪些？

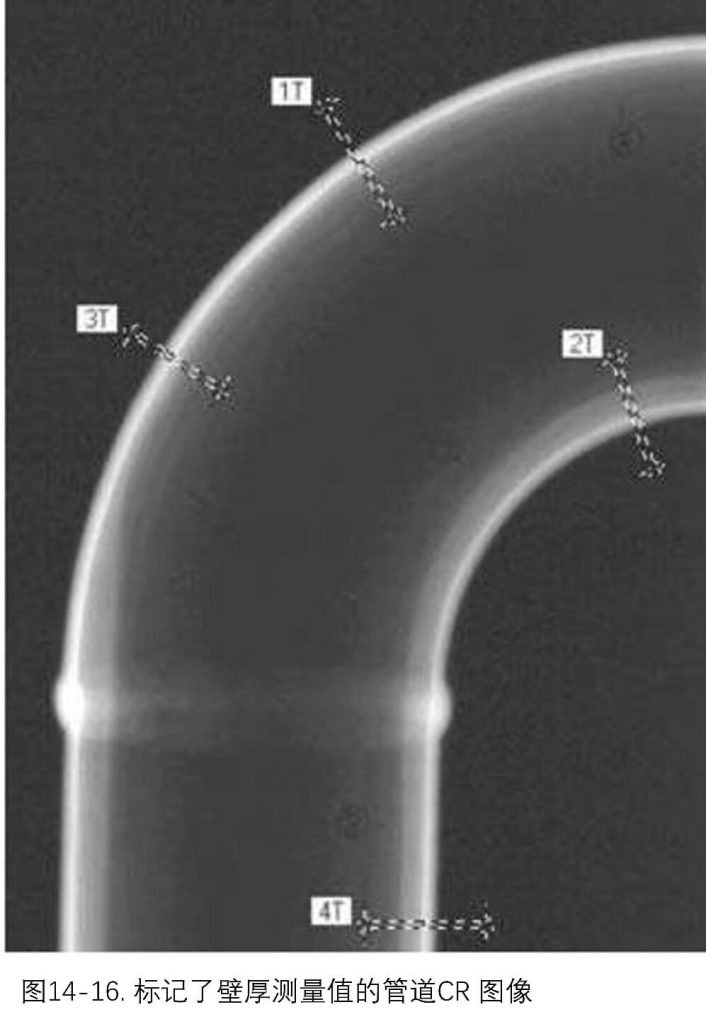

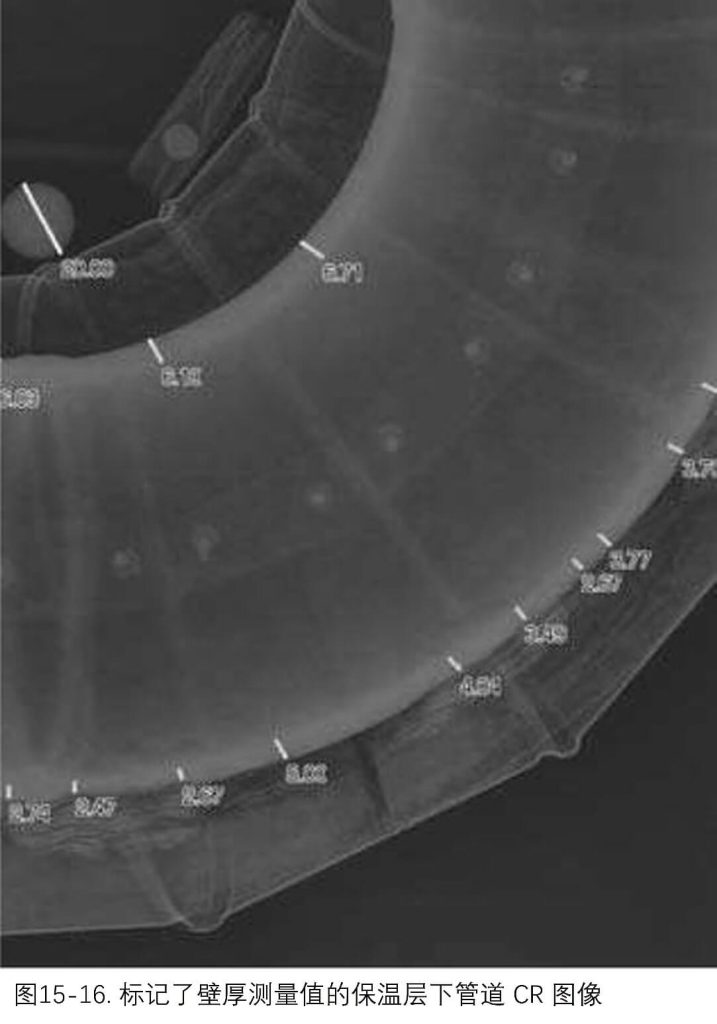

對于某些應用，例如當圖像質量要求不那么嚴格且可以使用普通或粗顆粒膠片時，CR技術是膠片的極好替代品。例子包括使用同位素進行在線射線照相，以檢測非隔離管道的內部侵蝕或腐蝕（見圖14-16），以及檢測絕緣層下的內部和外部腐蝕（CUI）（見圖15-16）。
對于（隔熱）管道的壁厚測定，應用了所謂的投影（陰影技術）或切向技術。

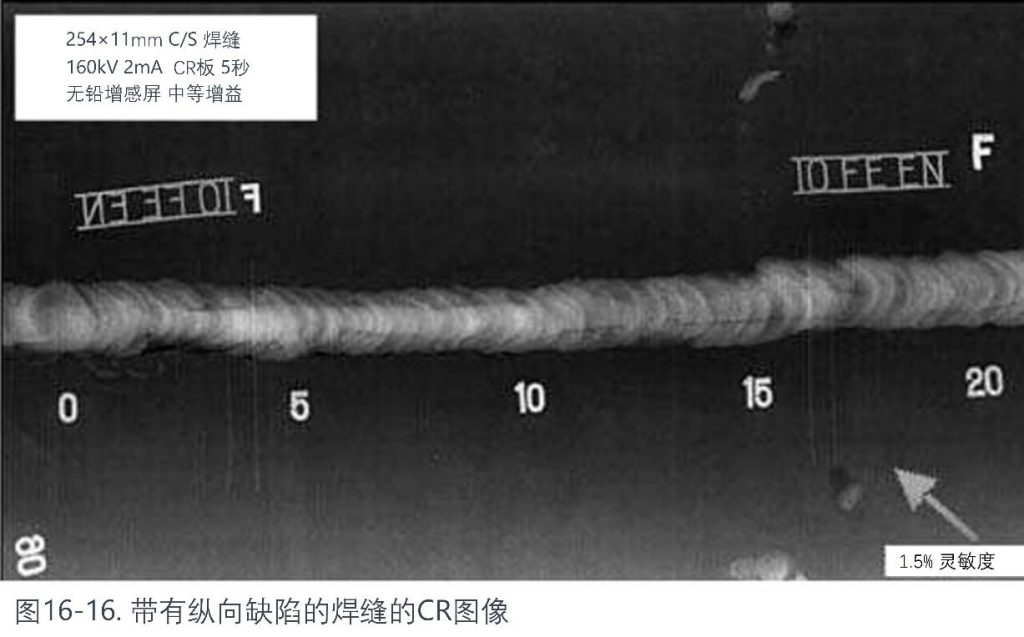

CR技術也非常適合于檢測和量化結垢或堵塞、混凝土檢查和非關鍵鑄件。盡管與CR技術相比，傳統膠片仍然有優勢，但在某些情況下，CR提供的圖像質量對于焊縫檢測來說是足夠的。圖16-16顯示了一個焊縫圖像，清楚地顯示存在嚴重缺陷。
實際中減少的曝光時間——通常是2到10倍——或可以使用的較低能量的輻射源，是決定效率和安全的因素（更小的安全區域）。對于給出的例子，CR板通常不需要彎曲，并可以使用剛性暗盒，這延長了板的使用壽命。與CR或膠片射線照相設備相比，DR系統更復雜和脆弱，因此不太適合惡劣的現場條件。此外，DR方法（在2006年）雖然比CR更好，但與傳統膠片相比仍然分辨率有限，還不能（尚未）取代通常焊縫檢測書面標準所要求的高分辨率的射線照相。正在努力改進DR方法的優點和分辨率。
在適當?shù)膽?yīng)用中選擇DR平板探測器取決于產品規格或內部程序中描述的所需圖像質量，以及需要檢測的部件數量以使其具有成本效益（投資回報）。

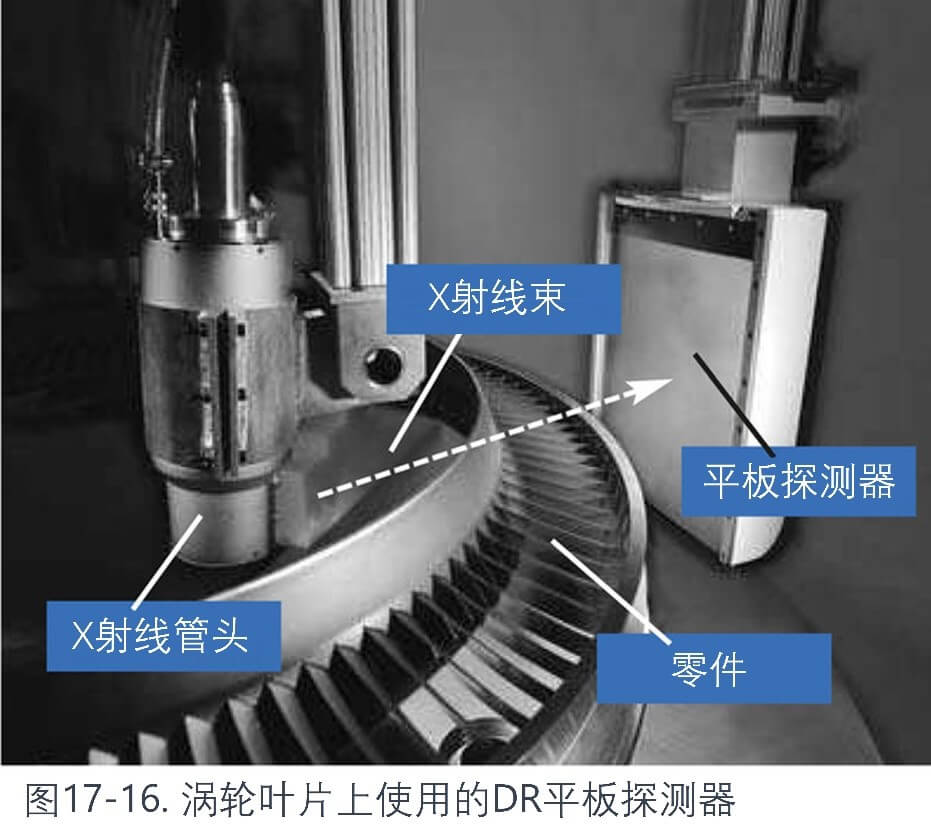

高性能DR探測器最適合用于固定位置，例如作為生產線的一部分，以盡可能低的輻射劑量高速檢查大量精密部件，或可以應用機械自動化來實現顯著吞吐量提高，見圖17-16。
CR板（通過操作）和DR探測器（通過輻射）都有有限的有效壽命。平板設備的工作壽命可以達到數百萬圖像，取決于特定的應用細節。因此，在任何投資回報的財務分析中都應考慮每張圖像的成本。如果在剛性暗盒中使用，CR板可以使用一千次以上，它們的使用壽命可以延長三倍。CR（約5倍到10倍）和DR技術（相近膠片質量時約20倍，低質量時約200倍）不僅比標準X射線膠片的曝光快得多·，另一個吸引人的特點是遠大于膠片的動態范圍/寬容度（> 1000倍）。因此，這些方法對輻射劑量的變化不那么敏感，并且對不太精確的曝光時間非常寬容，見圖6-16。這可以減少所謂的重拍，并且可以減少在某些部件不同厚度中的多次曝光的需要，從而進一步提高檢測吞吐量。
在所有應用中，進行分析以確定最佳方法（膠片/CR/DR）和適當技術（包括掃描儀的膠片等級和分辨率，或CR板和掃描儀，或DR探測器類型）是合適的。主要考慮應包括圖像質量要求，檢查標準或程序是否允許應用DR，以及從吞吐量和過程改進中得到的經濟效益。
對于CR方法，2005年頒布了EN 14784標準，第1部分描述了系統分類，第2部分描述了原理和應用。ASME V CC 2476也討論了CR技術的使用。這些標準支持工業應用并增加了CR方法的使用。這也是部署舉措來制定DR方法標準的主要原因。
