使用特性（密度）曲線和曝光圖表
如何使用特性（密度）曲線和曝光圖表？
在以下示例中，假設管電壓和焦點到膠片距離（FFD）是恒定的，并且在28°C的G135顯影劑中自動顯影8分鐘。
示例1：
物體厚度對射線照相圖像密度的影響

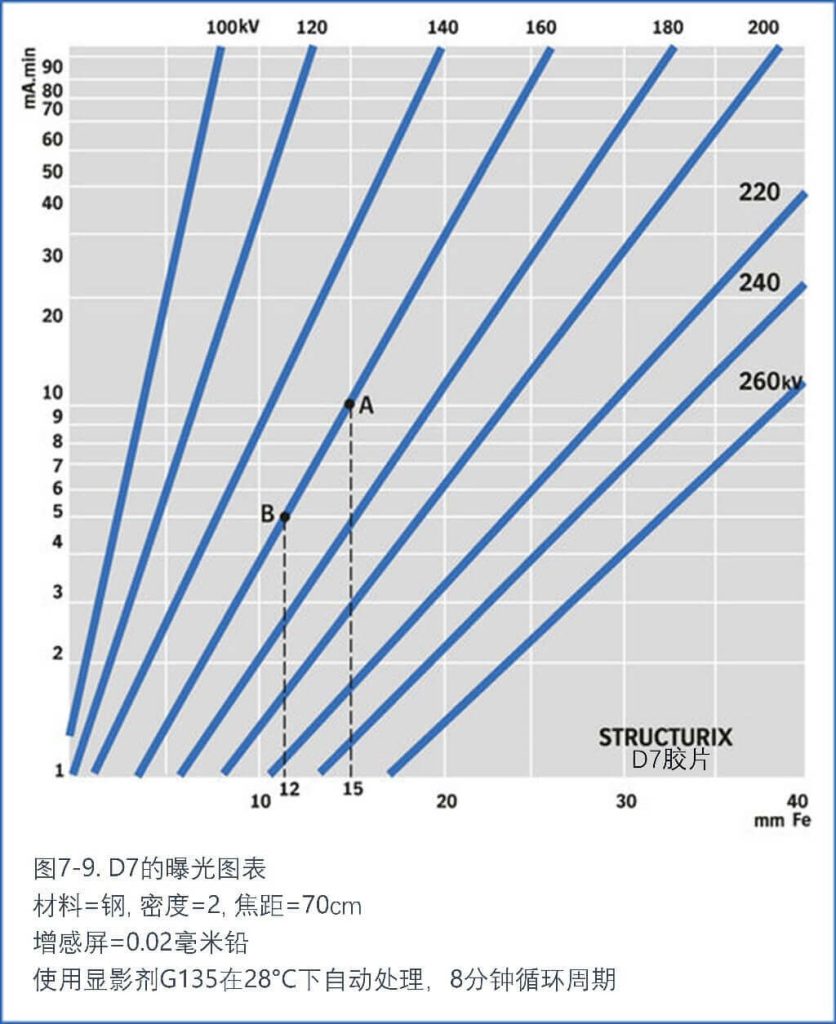

要求在D7膠片上對一個包含兩個不同厚度部分的鋼物體進行射線照相，厚度分別為12毫米和15毫米。曝光圖表圖7-9顯示，在160 kV和70厘米的FFD下，使用10mA.min，將在15毫米厚的部分后面將獲得2的密度。
問題：在這些給定條件下，12毫米厚的部分后面將獲得多少圖像密度？
方法和答案
曝光圖表（圖7-9）顯示，在上述條件下，通過15毫米厚的部分，在D7膠片上獲得了2的密度，使用10 mA.min曝光，圖表上的點A。
在相同條件下，12毫米部分將需要5 mA.min曝光（圖表中的點B），這意味著曝光比是10/5。通過12毫米部分的曝光是通過15毫米部分的兩倍。這個比率的對數等于：0.3（log 2 = 0.3）。
D7膠片的特性曲線（圖8-9）顯示，密度2對應于對數相對曝光2.2（圖8-9中的點C）。在12毫米處，對數相對曝光是2.2 + 0.3 = 2.5。相應的密度則是3.5（圖8-9中的點D）。
示例2：
曝光對對比度的影響
假設在D7膠片上使用15 mA.min曝光進行射線照相時，經過處理后平均密度和對比度都太低。圖像最相關部分的最高和最低密度只有1.5和0.5。本意是制作最大密度為3.0的射線照相圖。
問題：對于相同的輻射強度，需要多少曝光時間以及對比度會增加多少？
方法和答案
特性曲線（圖9-9）顯示，在分別測得的1.5和0.5密度處，相應的相對曝光對數分別為2.15和1.65。
由于不應超過密度3.0，第一次曝光顯示為1.5密度的區域為最重要的用于評價的區域，現在必須顯示為3.0特性曲線，圖9-9，顯示密度3.0對應于對數相對曝光2.45，兩個值之間的差異為2.45 – 2.15 = 0.3。
這意味著曝光時間必須加倍（100.3 = 2），從而產生30 mA.min的輻射劑量。這回答了第一個問題。
如果曝光時間加倍，最初測得的最低密度值的對數相對曝光將增加0.3，即1.65 + 0.3 = 1.95。相應的密度將是1.0（圖9-9）。
原始射線照相圖像上上部和下部密度之間的平均梯度是（1.5 – 0.5）/（2.15 – 1.65）= 2.0。新射線照相圖像上的平均梯度是（3.0 – 1.0）/（2.45 – 1.95）= 4.0，因此平均對比度翻了一倍。
