射線增感屏使用哪些類型的材料？
射線照片是由暴露在膠片上的大約1%的輻射能量形成的。其余的穿過膠片，因此沒有被利用。為了利用更多可用的輻射能量，膠片被夾在兩個增感屏之間。不同類型的材料可被用于這個目的。
鉛屏
在X射線和伽馬射線的影響下，鉛屏?xí)l(fā)射膠片敏感的電子。在工業射線照相中利用了這種效應：膠片被放置在兩層鉛屏之間以實現增強效果，大約可以實現4倍的強度改善。這種增強方法用于80 keV到420 keV的能量范圍內，同樣適用于X射線或伽馬射線，例如由銥192產生的輻射。
增強屏由兩片均勻的鉛箔組成（粘貼在薄基底上，如紙張或紙板），膠片放置在其中：即所謂的前屏和后屏。
前屏（源側）的厚度必須與所使用的輻射硬度相匹配，以便它能通過主要輻射同時盡可能多地阻止次級輻射（次級輻射具有較長的波長，因此穿透性較低）。
前屏的鉛箔通常厚0.02到0.15毫米。前屏不僅作為主要輻射的增強器，而且還作為軟散射的吸收濾波器，部分以傾斜角度進入，見圖2-6。后屏的厚度不是關鍵，通常約為0.25毫米。
鉛屏的表面經過拋光處理，以盡可能與膠片表面緊密接觸。金屬表面的瑕疵，如劃痕或裂紋，將在射線照片中可見，因此必須避免。市場上還有內置鉛屏和真空包裝的X射線膠片盒，以確保膠片乳劑和鉛箔表面之間的完美接觸。
圖4a-6和圖4b-6清楚地顯示了使用鉛屏的積極效果。
總結來說，使用鉛屏的效果包括：
- 由于散射減少而改善的對比度和圖像細節
- 減少曝光時間

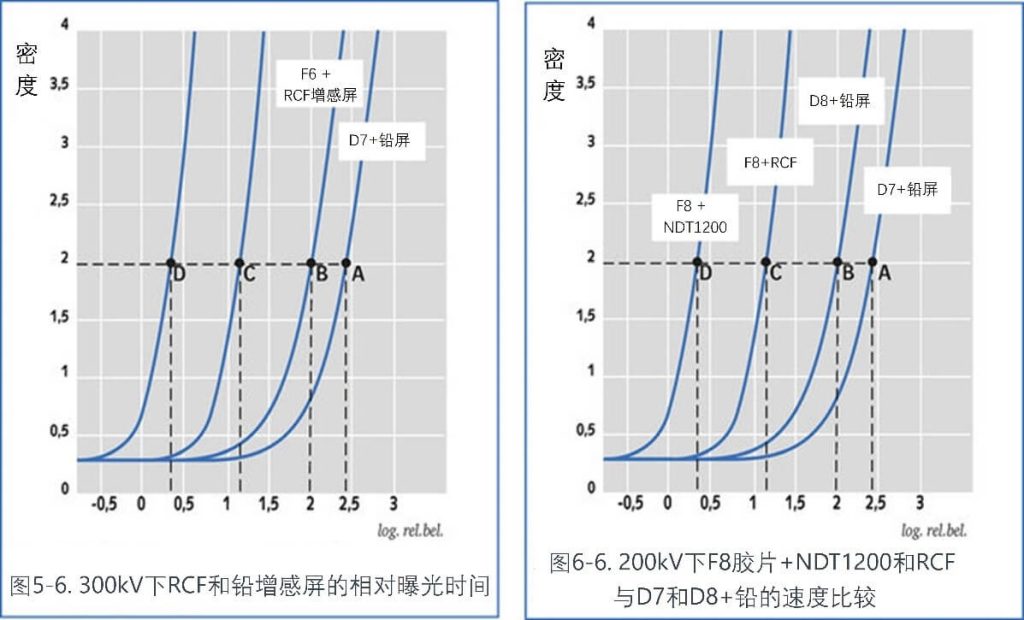

使用自動膠片洗片機，整個處理周期只需幾分鐘，這使其成為在海上（例如鋪管駁船上）部署的非常吸引人的系統，在那里需要非常快速地進行焊縫檢測，并且對圖像質量的讓步很少。圖5-6顯示，10(3.7-2.8)或100.9的時間節省大約是8倍。實際的時間節省通常更接近于10倍。
這些RCF增感屏也用于“在線”檢查，其中應用長時間曝光和大多數硬（伽馬）輻射，因?yàn)樾枰┩噶?。然而，相?duì)較長的曝光時間（導致倒數律）和硬輻射（鈷60）共同作用大大降低了光發射效果，如表1-6和2-6所示。
總的來說，相對節省的時間要小得多；對于F6膠片（在Ir192和Co60下）通常不超過2倍，而不是D7鉛屏技術的10倍。見表2-6中的粗體數字（2.5和1.7）。
圖6-6提供了圖表的概覽，從中可以推導出在200 kV下（對于膠片密度2）使用不同膠片和增感屏?xí)r的相對曝光時間。圖表顯示，F(xiàn)8膠片配RCF增感屏（點C）的速度大約是D8膠片配鉛屏（點B）的8倍，大約是D7膠片配鉛屏（點A）的15倍。由于在線檢查以及混凝土檢查，還有閃光射線照相允許對圖像質量做出讓步，因此已經開發了一種特殊的熒光金屬屏幕（NDT1200），具有極高的光發射。與F8膠片結合使用可能導致在200 kV下比D7膠片配鉛屏（圖6-6中的點D與點A相對）的曝光時間減少100倍，甚至根據源的選擇達到140至165倍，見表2-6。NDT1200屏幕的增強因子在低溫下顯著增加。

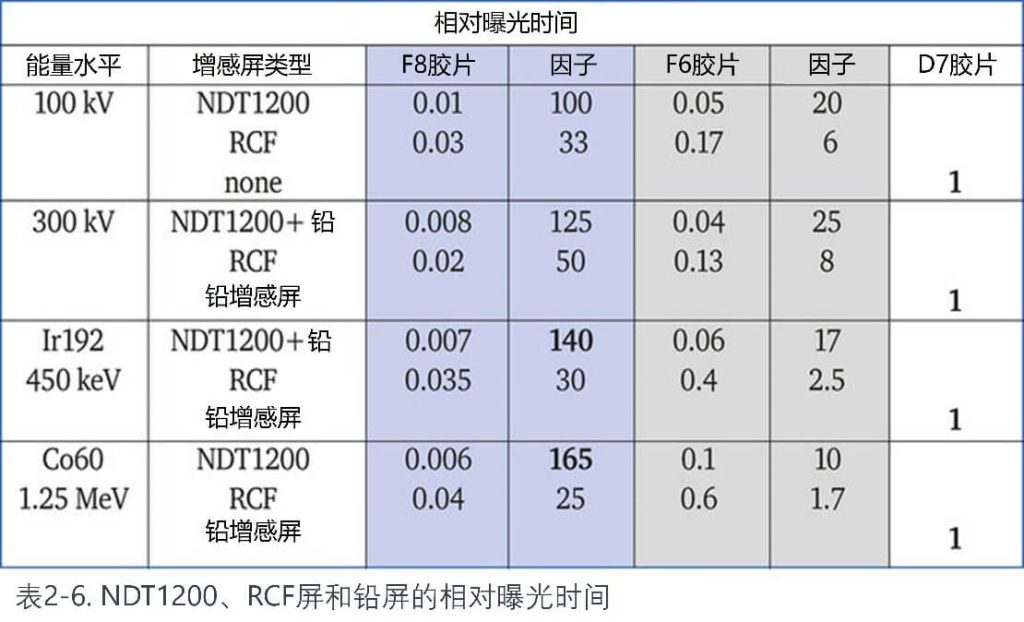

表2-6顯示了輻射硬度對各種膠片/增感屏組合與D7膠片配鉛屏相比的相對曝光時間的影響。值得注意的是，對于NDT1200屏幕和F-8膠片，因子隨著能量的增加而增加，但對于F6膠片，能量超過300 keV時因子減少。
從上述表格和圖表中可以清楚地看出，有許多方法可以減少所需的曝光時間或輻射劑量。所需的圖像質量是決定性的（更高的曝光率自動意味著圖像質量降低），接下來是經濟因素，例如增感屏的成本與節省的時間需要權衡。
鋼和銅增感屏
對于高能輻射，鉛不是增感屏的最佳材料。使用鈷60伽馬射線時，銅或鋼產生的射線照相圖質量比鉛屏幕更好。在5-8 MeV能量范圍的兆伏X射線（直線加速器）中，厚銅屏比任何厚度的鉛增感屏都能產生更好的射線圖像。
熒光屏
術語熒光（常與磷光混淆）用于表示物質在電磁輻射影響下立即發光的特性。輻射停止的那一刻，發光效果也停止。這一現象在基于膠片的射線照相中得到了很好的利用。某些物質在受到電離輻射時會發出如此多的光，以至于它們對光敏膠片的影響遠大于直接的電離輻射本身。
- 磷光用來描述相同的發光現象，但一旦電磁輻射停止，光就會緩慢消失（所謂的余輝）。
- NDT還利用某些磷化合物的“記憶效應”來存儲潛在的射線照相圖像，以便稍后用激光刺激將其形成可見圖像。因?yàn)槭褂昧讼鄬?duì)較粗的磷晶體，圖像質量一般。故研究生產具有更小晶體的記憶磷光體的可能性。
鹽屏
熒光屏由涂有適當金屬鹽（稀土；通常是鎢酸鈣）微晶體的熒光層與薄而柔的基底組成，這些鹽在受到輻射時會發光。輻射使增感屏變亮。光強與輻射強度成正比。使用這些增感屏可以實現高達50的極高增強因子，這意味著顯著減少曝光時間。然而，由于增加了圖像不清晰度，圖像質量較差。熒光屏僅在需要大幅度減少曝光時間并檢測大缺陷時才用于工業射線照相。
熒光金屬屏
除了熒光和鉛增感屏外，還有熒光金屬屏，在一定程度上結合了兩者的優點。這些增感屏在膠片基底和熒光層之間設有鉛箔。這種類型的增感屏旨在與所謂的RCF膠片（快速循環膠片）一起使用，例如Structurix F6或F8類型。
實現的增強程度很大程度上取決于X射線膠片對增感屏發出的光的光譜敏感度。
要獲得滿意的射線照相圖像，應將熒光金屬屏與適當?shù)腇型膠片結合使用。

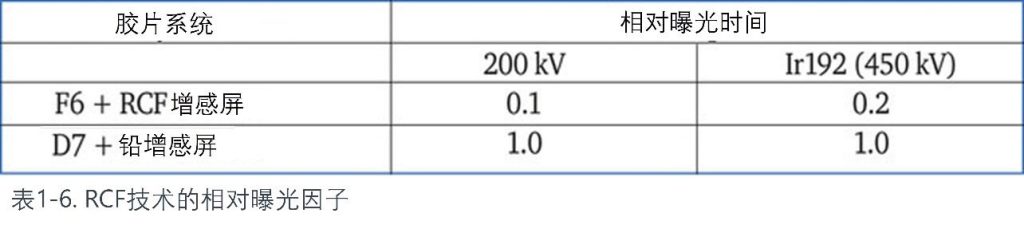

在有利的條件下正確使用，與D7膠片結合鉛屏相比，曝光時間可以減少5到10倍。這不是一個恒定因子，因?yàn)閼?yīng)用的能量級別（輻射硬度）和環境溫度也會影響熒光的程度。例如，在200 kV下可以實現10倍，但與銥192（標稱值450 kV）相比，與D7膠片相比只能實現5倍。表1-6顯示了RCF技術的相對曝光因子。
