什么是透視檢查以及圖像增強器是如何使用的？
熒光檢查，也稱為放射檢查，是一種利用專門的熒光屏技術實現缺陷“實時”檢測的技術。
目前，除了前面描述的CR和DR技術（第16章），還有許多用顯示器進行實時圖像形成的替代方案可用。
這些系統也被認為屬于DR類別。
一般可以說，傳統X射線膠片的圖像質量優于數字直接射線成像（DR）或計算機輔助射線成像（CR）技術。因此，這些新技術并不總是被視為可接受的替代方案。然而，當安裝調整到單一應用的最佳性能時，例如在制管廠的焊接檢查，可以獲得等同于膠片的圖像質量，而這僅能符合要求。這將要求使用微焦點管，如本節所見。
固定式實時裝置
如圖2-17所示的顯示監視器系統幾乎專門用于固定設置，用于生產線上測試不同類型的對象，特別是在金屬鑄造廠、制管廠和組件裝配行業。
有時，實時系統也用于食品行業，例如檢查是否存在玻璃碎片或其他外來物體。
作為生產線的一部分，由于必要的輻射安全措施（如機艙），這些系統可能非常昂貴。
顯示監視器位于安全距離之外。
選擇要使用的射線系統取決于多種因素：
- 所需輻射的硬度和適當?shù)奶綔y器。
- 所需的分辨率或細節可辨識度。在大批量生產中要檢測的缺陷類型通常是已知的。
- 當涉及小缺陷時所需的放大因子。
- 關于物體厚度范圍的圖像動態（密度范圍）。
- 所需的圖像對比度，以便容易檢測缺陷。有時當涉及常見缺陷時，這可以是“自動化”的。
- 時間限制，每單位時間需要檢查的對象數量。
- 預算。
- 可用空間。
- 安裝和樣品尺寸。
- 這些因素中的許多也影響探測器系統的選擇。
一些選項包括：
待電視攝像頭的磷光屏（余輝）和遠程（安全）位置的顯示監視器（閉路電視）
熒光屏（即時圖像）與位于安全位置的閉路電視系統
帶轉換屏的X射線圖像增強器結合閉路電視系統
CCD攝像頭作為相對較慢的轉換屏幕的替代品
光陣列探測器，每個二極管的最小尺寸約為0.25毫米，用于檢查緩慢移動的物體（機場行李檢查）
平板探測器，F(xiàn)PD，由數百萬個光敏像素組成。光脈沖可以通過不同的方式轉換成電脈沖，進而進行數字處理。
雖然圖像增強器仍然是最常用的，但平板探測器變得越來越有吸引力。平板探測器提供各種像素大小，具有廣泛的圖像動態（非常寬的密度范圍，遠大于膠片所能實現的）。由于計算機接收到的信號是數字的，屏幕圖像可以針對解釋（對比度、亮度、清晰度、放大、過濾、噪聲抑制）進行優化，并隨后存儲。這些先進系統還提供了將獲得的圖像與參考圖像進行比較和自動缺陷解釋的可能性。
由于傳感器和電子技術的快速發展，選擇最合適（昂貴）的系統變得更加困難。
熒光檢查、圖像增強器和放大器在以下小冊子中有更詳細的描述：“R?ntgenprüfung”及其翻譯版本“The X-ray inspection”。
便攜式實時設備
便攜式實時設備用于檢測保溫層下的外部腐蝕。通常很難在保溫層仍在的情況下檢測管道上的腐蝕，而移除和重新安裝保溫層是一項昂貴且耗時的操作。有時，保溫層中檢測到的水分/水可能表明腐蝕的可能存在，詳見后面的部分。

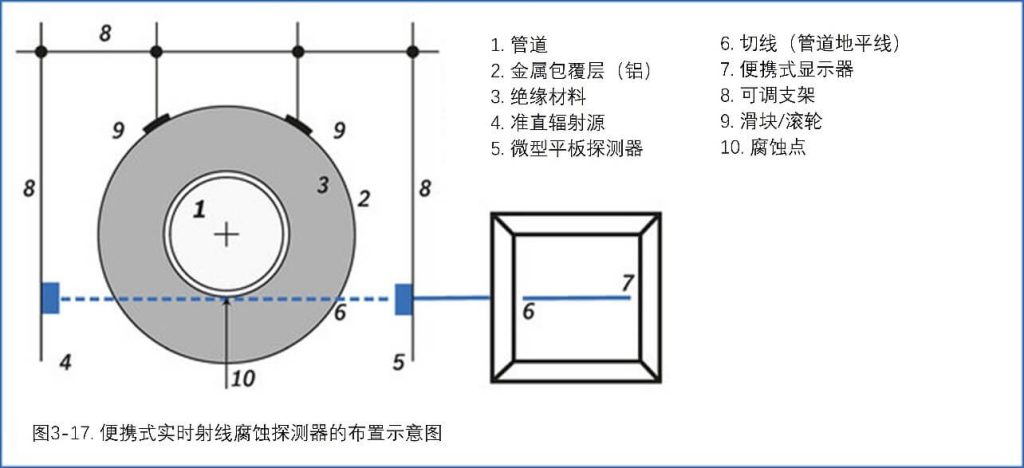

低合金鋼管的外部腐蝕通過管道表面的局部腫脹變得明顯，這是由于腐蝕層體積增加的結果。圖3-17展示了一個系統，通過該系統可以檢測到腫脹甚至嚴重的點蝕。一側是高度準直的光源或X射線管，必須以這樣的方式對準，以便將一束狹窄的輻射沿著管道的切線向后面的平板探測器發射。
通過這種方式，可以獲得管道“地平線”的圖像，并可能存在腐蝕（腫脹或點蝕）。該圖像實時顯示在便攜式監視器上。電池供電設備使用低強度的軟輻射，因此可以手動沿著管道移動。該系統也可用于定位保溫層下的焊縫。
