常見的圖像質量指示器（IQIs）有哪些？

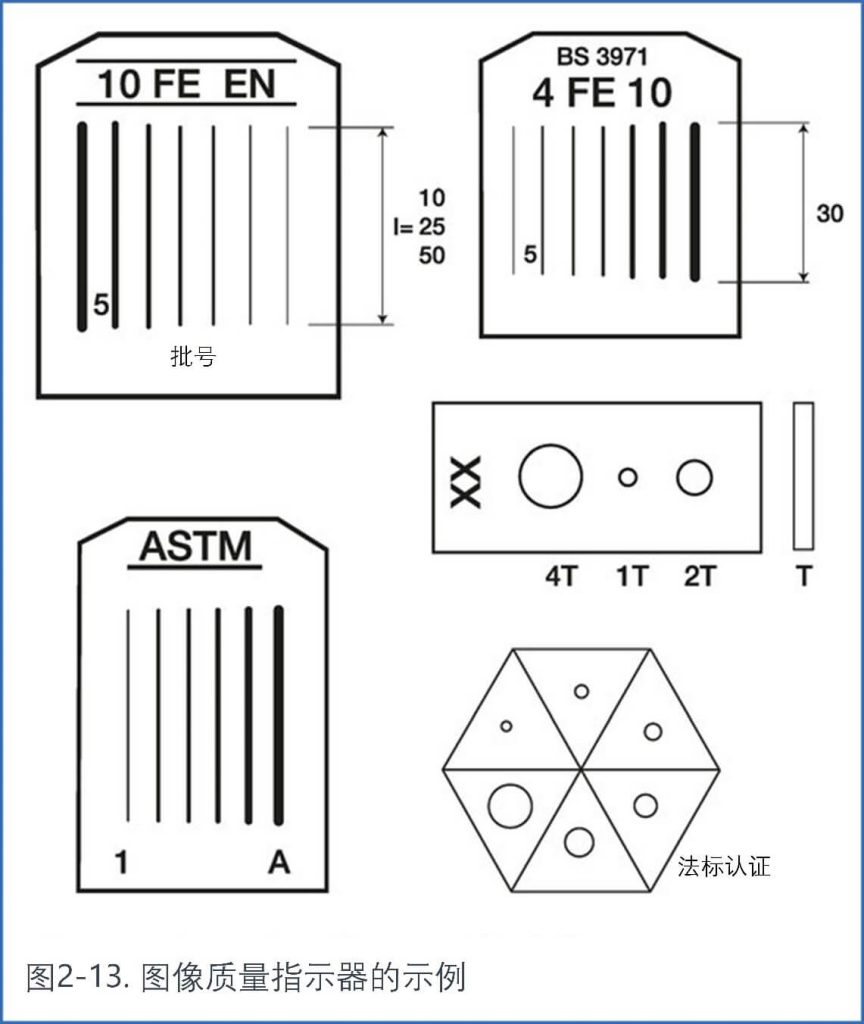

圖2-13顯示了五種最常見的圖像質量指示器（IQIs）。它們的起源和描述可以在以下標準中找到：
- EN 462-01 歐洲
- BS 3971 英國
- ASTM 747 美國
- ASTM 1025 美國
- AFNOR NF A 04-304 法國

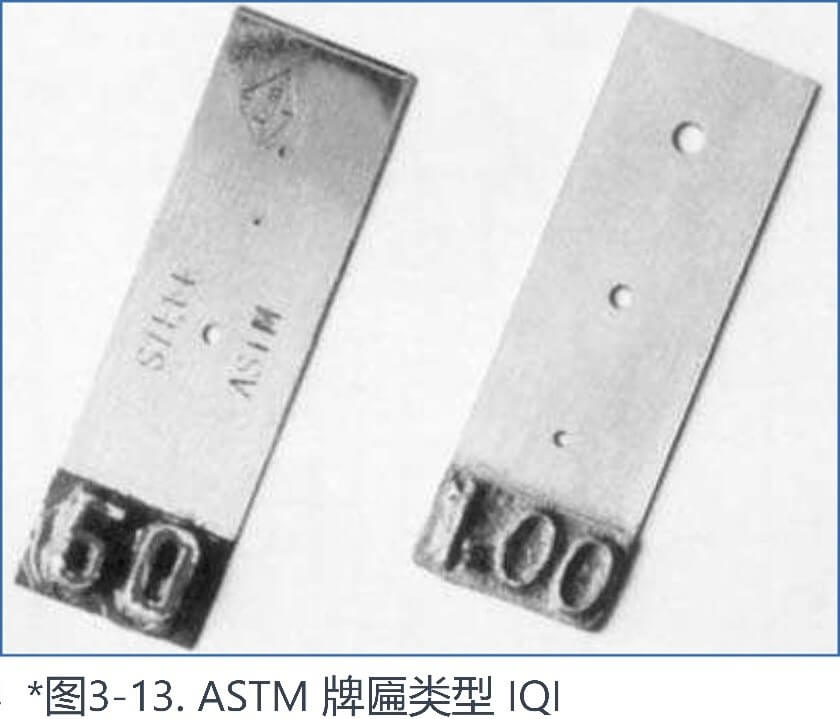

美國IQIs

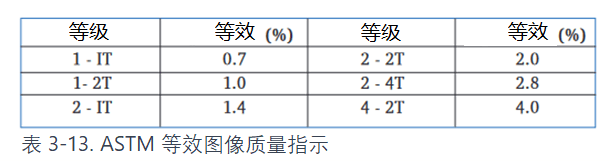

這些銘牌上有標記顯示其厚度，單位為英寸的千分之一。每個銘牌上都有三個孔，直徑分別為1T、2T和4T。T是銘牌的厚度。T < 0.01英寸的薄銘牌是對這一規(guī)則的例外。這些銘牌的孔徑始終是0.01英寸、0.02英寸和0.04英寸，因此不符合1T、2T、4T規(guī)則。這些類型的銘牌通過切割在邊緣的缺口來識別，也可以在射線照片上識別。最初標準做法是使用相當于樣品厚度2％的板，但現在也使用1％和4％的板。如果T是樣品厚度的2％，且在射線照片上可以看到2T孔，達到的靈敏度等級被認為是（2-2T）等。表3-13顯示了等效靈敏度值的百分比。在射線照片上至少要看到透度計的三個側邊。透度計的厚度與樣品厚度的關系定義了“對比度靈敏度”。可見的最小孔的大小定義了“細節(jié)靈敏度”。
法國IQIs
AFNOR型IQIs起源于法國。它們由與待檢物體相同材料的金屬階梯楔形組成。階梯的厚度以算術級數增加。每個階梯上有一個或多個孔徑等于該臺階厚度的孔。有各種型號的階梯楔形。最常見的類型是矩形，帶有15×15毫米的方形階梯和帶有14毫米三角形階梯的六角形。見圖4-13。厚度小于0.8毫米的階梯，有兩個相同直徑的孔。要認為一個階梯是可見的，該階梯上的所有孔都必須在膠片上清晰可見。法國標準AFNOR NF A04.304包括一個附錄，定義了“可見性指數”。對于每個射線照片，記錄如下：
1. 可見孔的數量（a）
2. 直徑大于或等于被射線照射材料厚度5％的孔的數量（b）
可見性指數N由公式給出：N = a-b。N的值可以是正數、零或負數。隨著N值的增加，圖像質量提高。
雙絲IQIs

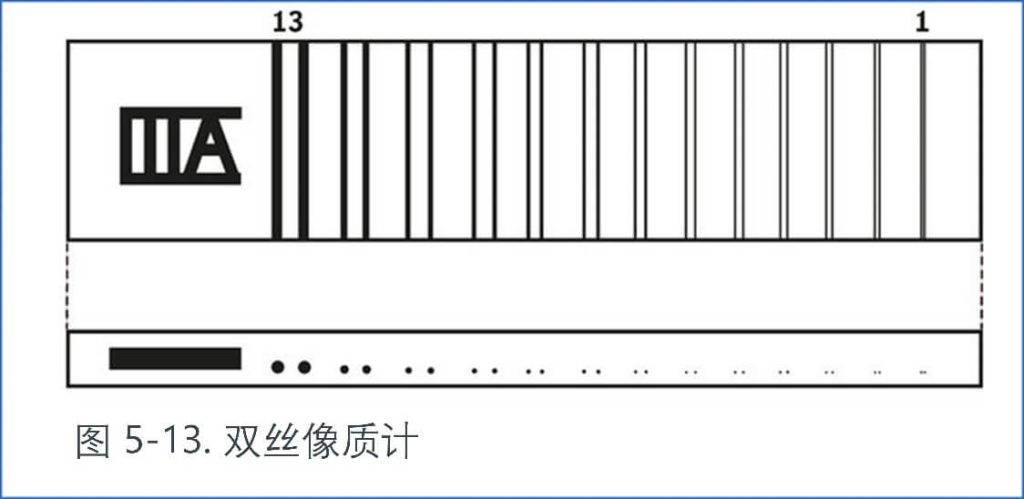

雙絲IQI由一對對（“雙絲”）的越來越小尺寸和每對越來越小距離的鉑或鎢制成的線或細絲組成。圖5-13顯示了由線對組成的這樣一個IQI。雙絲IQI已經存在了幾十年，但在傳統(tǒng)的膠片射線照相中不再使用，因為它們的成本高昂且應用可能性有限。然而，它在數字射線成像中的使用越來越多，因為它非常適合確定對比度和（不）清晰度。
