如何進行在線檢查？

在線檢查可以在管道、閥門、容器和蒸餾柱在運行時進行，為了確定系統的退化程度，可以使用投影技術或切線技術。自從數字射線成像的引入，使用存儲磷光板的CR方法，越來越成為傳統膠片在在線曝光情況下的替代方案，見第16章。其主要優勢是它減少了曝光時間5到10倍，或者如果可以應用較低能量（如銥192代替鈷60），它會導致安全區域減小，這在空間狹小和附近有人員的地方非常有吸引力，例如在海上平臺上。

投影技術：
投影技術是最常用的。使用這種技術，兩側管壁同時投影在膠片上，如圖5-18所示。投影的圖像比實際物體尺寸大。知道放大程度很重要，這樣才能確定真正的壁厚。如果管道的兩個壁都投影在膠片上，則可以直接建立校正因子，即真正直徑(D)除以放射學直徑Df。應盡可能使用這種方法。使用投影技術時，源放置在距管道一定距離的地方。當膠片到焦點距離為3倍的絕緣且光源尺寸為3mm時，滿足EN 1435的A級圖像質量要求。

實際管壁厚度等于膠片上的圖像乘以校正因子（見圖5-18）。在線射線照相中最常見的是絕緣管道的拍攝，其中絕緣直徑的一半決定了清晰度。在在線射線照相中，了解產品流動的方向很重要，這樣可以更好地推斷是否存在局部壁厚減少。一般使用30 x 40厘米的膠片用于直徑高達250毫米的管道。更大直徑需要更多的膠片。

切線技術：

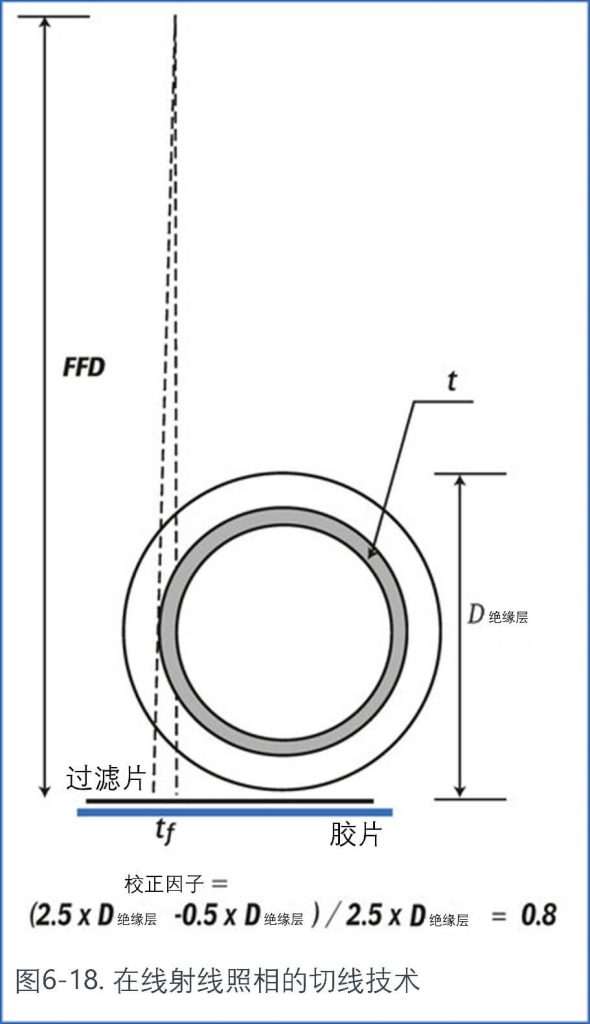

在250到400毫米的管徑范圍內，有時會使用如圖6-18所示的切線技術。僅投影一個壁厚。垂直投影產生更清晰的圖像。這允許更短的焦點到膠片距離，從而縮短曝光時間。通常，選擇2.5倍絕緣層直徑的焦點到膠片距離。然后校正因子將是：(2.5 x D絕緣層 -0.5 x D絕緣層) / 2.5 x D絕緣層 = 0.8。

選擇源、增感屏和過濾板：

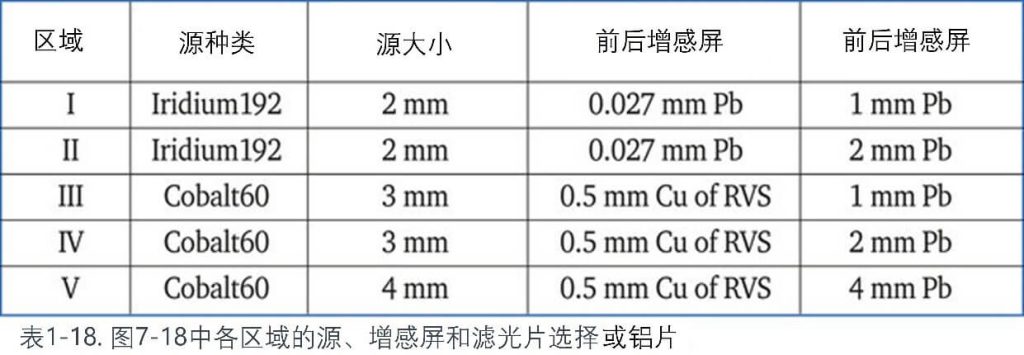

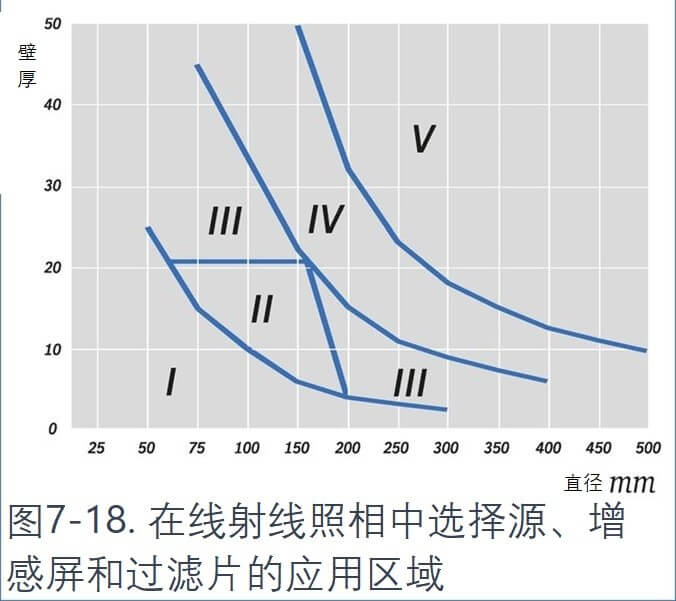

圖7-18中的圖表指示了根據管道直徑和壁厚哪種放射源最合適。通過應用過濾板和增感屏可以優化射線照片的質量，見表1-18。

曝光時間：
顯然，充滿氣體或液體的管道需要不同的曝光時間。以下是一些例子。

對于充滿氣體的管道：
根據直徑和壁厚：銥192或鈷60，見圖7-18
焦點到膠片距離：最小3倍的絕緣層直徑
輻照厚度：2倍的標稱壁厚
膠片類型：最小C5 (EN584-1)
膠片密度：管道投影中心最小2.5

對于充滿液體的管道：
根據直徑，壁厚：銥192或鈷60
焦點到膠片距離：最小3 x Dinsulation
輻照厚度：2 x 標稱壁厚加上管道內容物的鋼等效厚度
膠片類型：最小C5 (EN584-1)
膠片密度：管道投影中心最小2.5

加載介質管道的鋼等效厚度按以下方式確定：
(加載介質的特定密度kg/m3) / (鋼的特定密度kg/m3) x 內徑
= …. 毫米的鋼
鋼的密度 = 7.800 kg/m3
加載介質的密度（油和含水液體）= 800到1,000 kg/m3

注：
在最常用的絕緣材料中吸收可以忽略不計。
長時間的曝光會導致管道邊緣過度輻射。結果是管壁顯得‘更薄’。

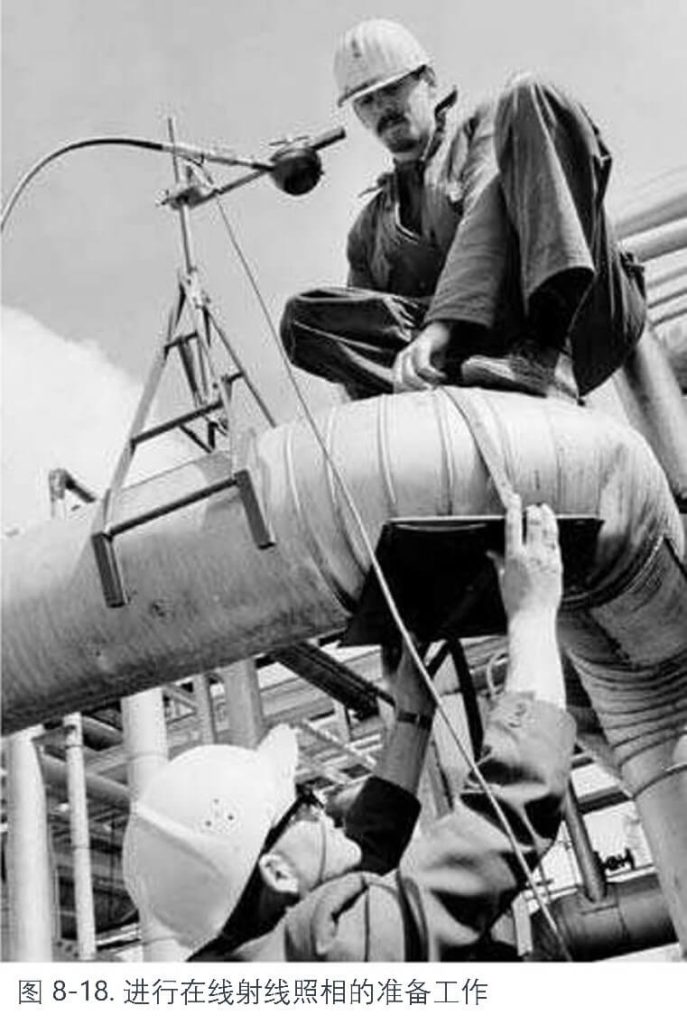

圖8-18顯示了正在進行的在線射線照相的準備工作。伽馬源的光源部件位于管道上方，而平板暗盒放置在管道下方。

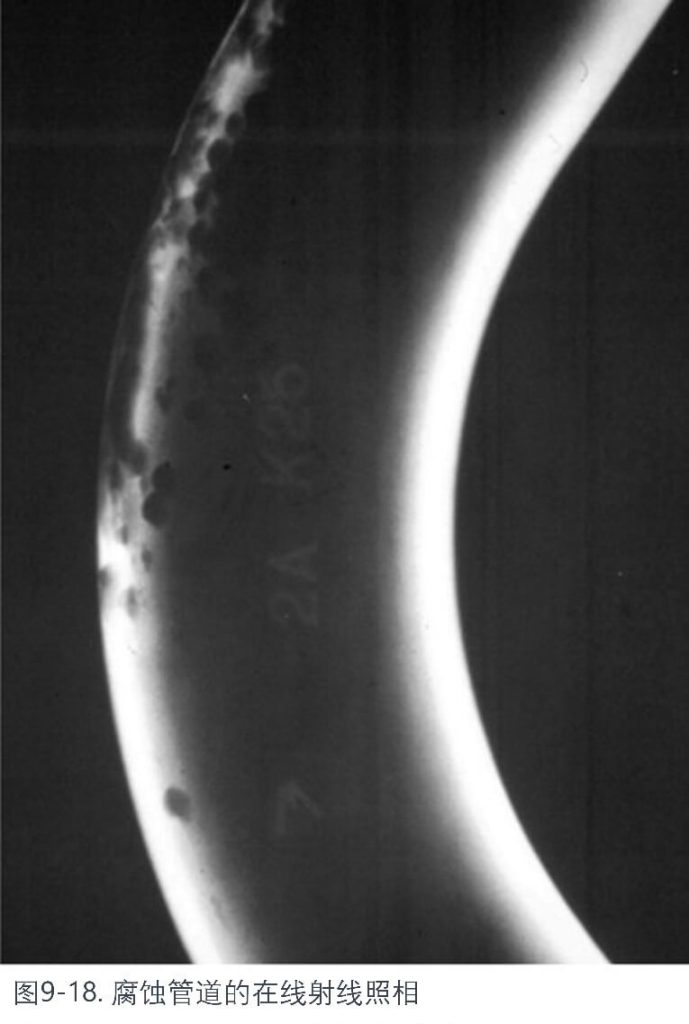

圖9-18顯示了一根嚴重點蝕腐蝕的運行中管道的射線照片。
自從數字射線成像的引入，使用存儲磷光板的CR方法已得到廣泛使用，正在迅速成為傳統膠片的替代品。其主要優勢是它減少了曝光時間高達10倍，或者如果使用較弱的射源則可以減少安全區域，這在空間狹小的地方非常有吸引力，例如海上平臺，參考關于數字射線照相的部分（例如本節）。
