高壓發生器是現代工業和醫療領域中不可或缺的一種設備，尤其是在X射線成像技術中。它的核心功能是將較低的輸入電壓轉換成高電壓輸出，從而驅動各種高壓應用。

常見的便攜式X射線設備可使用電壓高達約300kV。這些設備配備了升壓的高壓（HT）變壓器、整流器和平滑電容器，以確保電壓的穩定輸出。為了確保設備的安全和穩定運行，X射線管和相關電路一般都置于絕緣罐中。這些罐通常使用油進行絕緣和冷卻，重量大約為60千克。但當設備的重量成為關鍵因素時，也會選擇使用氣體，此類設備的重量約為30千克。

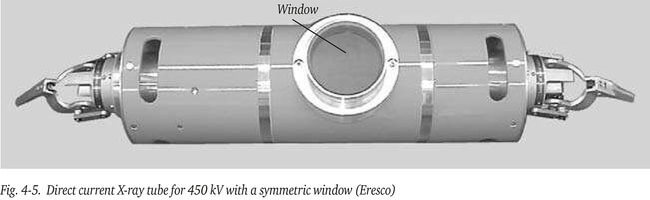

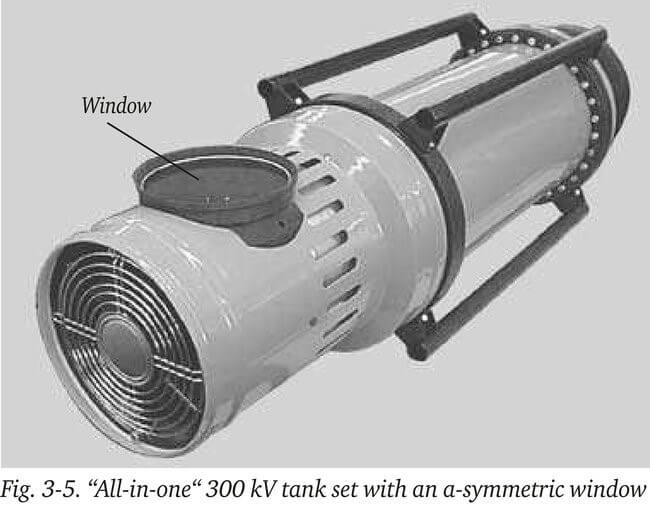

圖3-5顯示了一個整合（一體化）的300kV罐式設備。當電壓超過300kV時，所有部件都集成在一個罐中就面臨挑戰，因?yàn)楦唠妷航^緣可能會變得不足。直流運行的450kV設備通過高壓導線、連接器和插頭連接到單獨的高壓（HT）供電單元，參見圖4-5。，這些設備的體積和重量都大于集成式的罐式設備，更適用于固定或半移動的應用場景。
一個300kV的罐式設備和一個450kV的直流X射線管在尺寸上相似。它們大多數由頻率為50或60赫茲的主電源供電。在這個頻率下，供應電壓可以被轉換為更高的電壓。為了確保輸出電壓的穩定，接下來需要進行整流。有些設備的X射線管本身就具有整流功能，這稱為單相整流。如果不進行電壓平滑，那么在每個交流電周期中，電壓會發生顯著變化。這種周期性和變化很大的高電壓會影響產生的輻射的強度和能譜，詳情請參閱關于管電壓和管電流部分。

為了增強輻射的強度，還需要進行雙相整流和多級電壓平滑。當電壓波動非常小的時候，這些設備被視為恒定電位（CP）設備。在最新的罐式設備中，主電頻率首先被轉換為高頻交流電，然后再升壓，從而更容易地平滑電壓波動。在非常高的頻率（高達50 kHz）下，幾乎不需要再進行平滑，這樣的X射線設備可以被稱為CP系統。設備中還可以內置其他功能，例如自動預熱功能，見下注釋。與早期電源系統對比，這種具有先進電子電路的電源系統有更高的可靠性，在所占空間和重量上也顯著降低。由于逐漸實施的各種改進，現代的交流電-X射線設備的性能和真正的CP設備一樣先進。

需要注意的是，由于X射線管內部存在高真空，因此在長時間未使用后，必須進行預熱操作。否則，真空性能可能會下降，影響設備的使用壽命和效能。預熱程序須根據供應商的說明進行，以防止高電壓短路，防止管子損壞或無法使用的情況發生。
