如何制作X射線的曝光圖？

階梯楔形試塊

制作X射線的曝光圖需要使用大的階梯楔形試塊或一系列由與圖表相關的相同材料制成的不同厚度的板。每個連續步驟之間的厚度增加是恒定的，但對不同材料而言，這個增加可以從0.5毫米到幾毫米不等。

對于使用管電壓小于175 kV的檢查，楔形試塊的厚度可能在每一階增加0.5或1.0毫米，而對于使用更高管電壓的射線照射，增加可能在2-3毫米左右。此外，還應該有幾個由相同材料且指定厚度（例如10毫米）制成的平板。如果階梯楔形試塊的厚度范圍從0.5毫米到10毫米，階梯楔形試塊和平板一起可提供10.5 – 20毫米的厚度范圍。

初步圖表

在制作曝光圖之前，首先繪制初步圖表是有用的，即特定X射線裝置的電壓范圍的“密度-厚度圖”和“kV-厚度圖”。

兩個初步圖表是基于以下數據產生的：

1. X射線裝置：管電壓60-200 kV，管電流5-10 mA
2. 濾波器：無
3. 源到膠片距離：80厘米
4. 材料：鋼
5. 增強屏：無
6. 膠片類型：D7
7. 密度：2.0
8. 沖洗：自動，28°C下G135顯影劑沖洗8分鐘

曝光

使用管電流，例如8 mA，曝光時間1分鐘（即8 mA.min），在75、90、105、120、135、150、165、180和195 kV的電壓下對階梯楔形試塊進行射線照相。每次曝光只使用膠片的一小條。同樣的過程在10 mA和20分鐘曝光時間（即200 mA.min）下重復。

測量密度

射線照片沖洗后，使用密度計（見第9.2節）測量所有臺階的密度。

繪制初步圖表

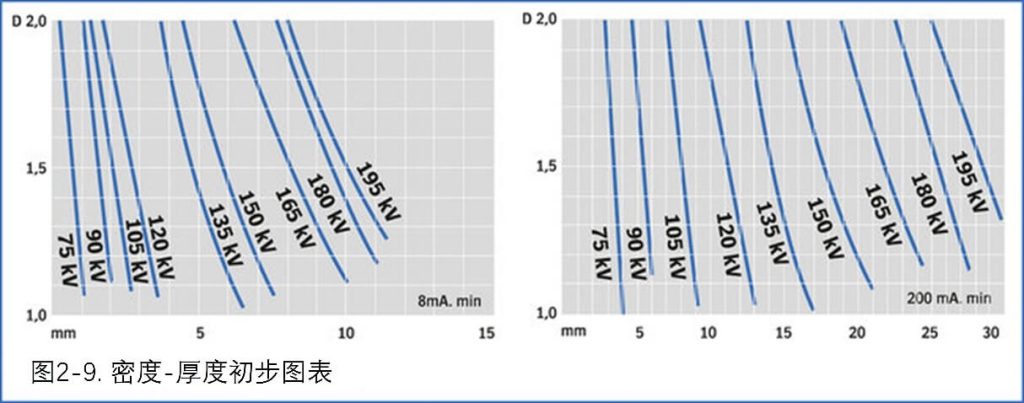

測量的密度相對于獲得密度的材料厚度以圖表形式繪制。然后，一條平滑曲線連接關于某一特定電壓的點。結果是兩個初步圖表（圖2-9），分別在8 mA.min和200 mA.min下制作。
