X射線膠片的構造
X射線膠片是醫學影像中常用的一種材料，它的總厚度大約為0.5毫米，由七層結構組成，如圖1-7所示：
*a. Layer of Hardened gelatine: 硬化明膠層
b. emulsion layer：乳劑層
c. substratum (bonding layer):底層（粘合層）
d. cellulose triacetate or polyester base: 纖維素三醋酸酯或聚酯基材

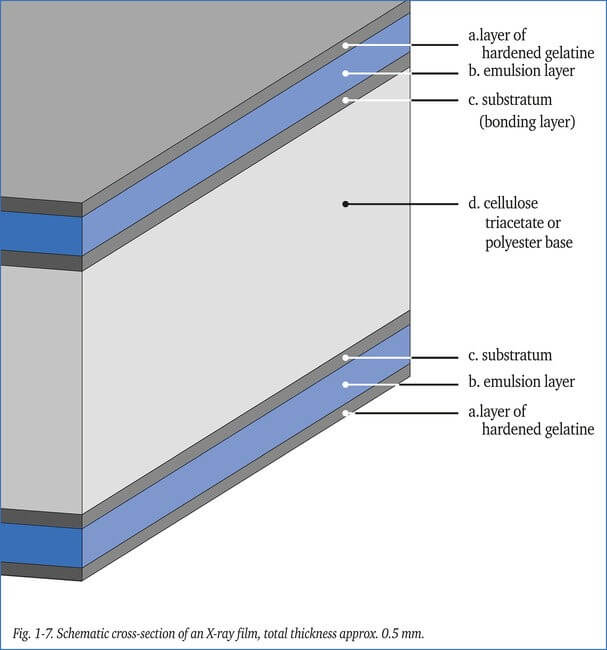

Schematic Cross-section of an X-ray film, total thickness approx.0.5mm:
X射線膠片的截面示意圖，總厚度約0.5mm
膠片的核心是一個透明的纖維素三醋酸酯或聚酯基材。在這個基材的兩側分別涂有：
? 一層硬化明膠，用于保護乳劑。
? 乳劑層，這層乳劑懸浮在明膠中，對輻射敏感。
? 一個非常薄的稱為底層的層，將乳劑層與基底粘合在一起。
因此，普通的X射線膠片上有兩層乳劑涂層，其速度是只有一層乳劑涂層的膠片的兩倍。攝影乳劑是一種對電離輻射和光敏感的物質，由懸浮在明膠中的銀鹵化物微晶粒子組成。
注：在過去，用紙進行放射攝影并不少見。在這種“即時循環”過程中，結果在60秒內變得可用。然而，圖像的質量非常差，膠片的壽命只有幾個月。更好、更快的“即時循環”技術，如數字放射攝影（在后續部分中有介紹）的出現，使得紙上的放射攝影成為過去時。
