高能 X 射線裝置如何操作？
前兩節描述的設備是用于產生高達大約450 kV的X射線。然而，有時需要更高的能量級別。目前已有設備可以在1 MeV到10 MeV的范圍內運行。在工業射線照相中，大部分都專門使用電子加速器或直線加速器進行操作。但操作高能X射線裝置需要（昂貴的）安全預防措施。

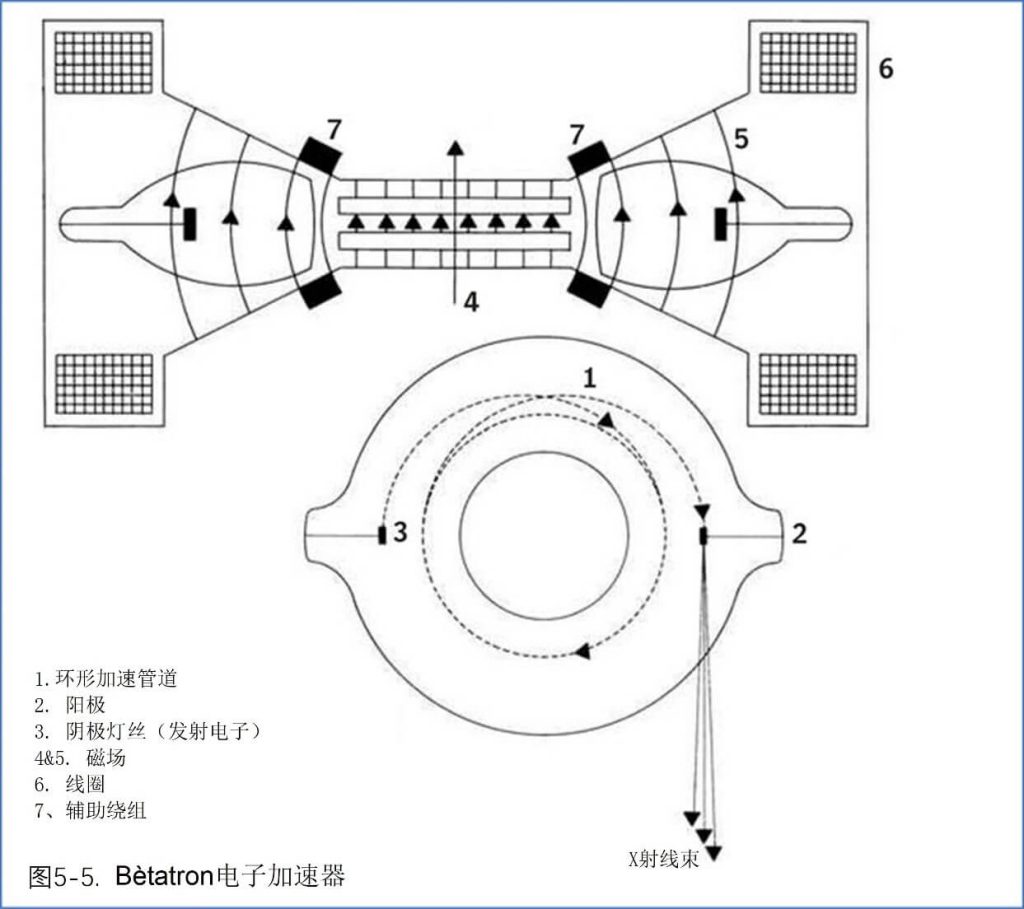

電子加速器可以產生2-30 MeV能量范圍的X射線。電子被發射到一個圓形截面的環形玻璃真空管中，如圖5-5所示。經過數百萬次旋轉后，電子達到最大能量并向目標移動。在目標上，部分電子能量轉化為切向定向的X射線束。為了獲得足夠高的輻射強度，大多數電子感應加速器被設計為在10-30 MeV能量范圍內運行，因?yàn)檫@些電壓實現了電子能量轉化為輻射的最大轉化率。即便如此，電子加速器的輸出通常比直線加速器的要小。已經制造的可移動式低能量電子感應加速器（2-6 MeV），通常輻射輸出較低，限制了它們的應用。電子加速器的一個優點是它們可以構建非常?。ㄎ⒚准?jí)）的焦點。一個缺點是，由于能量水平非常高，X射線束通常是狹窄的，只有通過增加源到膠片距離才能覆蓋更大的膠片尺寸。在實際操作中，需要延長曝光時間是其缺點。
直線加速器的能量級別通常是4 MeV和8 MeV。直線加速器可以構建為一個或兩個能量級別。

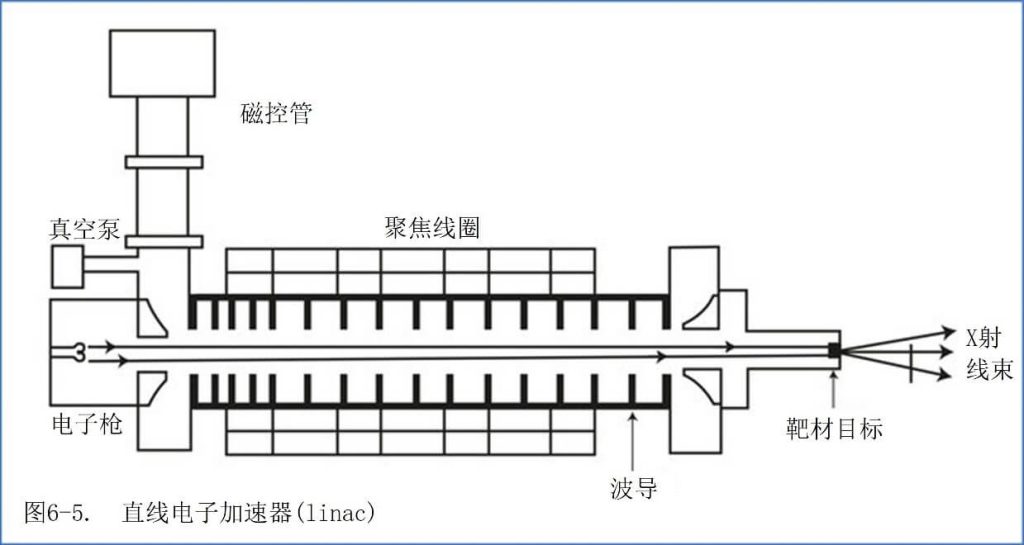

在行波型直線加速器中，電子從加熱的燈絲加速到非常高的能量，是由于電子“騎乘”一個高頻（3-10 MHz）電磁波在一個加速管（空心導管）中直線行進而產生的。電子以每秒幾百個脈沖的頻率聚集成脈沖。電子撞擊用于產生X射線的靶材目標，位于燈絲組件的主波導的相對端。這是一種透射型目標，輻射束從其中直線穿過。
直線加速器的X射線輸出比同能量的電子加速器高出許多倍。一個8 MeV的直線加速器，焦點直徑為2毫米，可以在距離焦點1米的地方提供30 Sv/分鐘的輻射劑量率。3 MeV容量的小型便攜式直線加速器可以在1米距離處產生1.5 Sv/分鐘的輸出。
直線加速器的主要特性是：
- 輻射輸出非常高
- 焦點尺寸非常?。?lt;2 mm）
- 相當重（8 MeV的固定裝置約1200公斤）
