什么決定了放射照片中的幾何清晰度？
決定放射照片中缺陷可識別性的有三個因素：
1.幾何效應：
- 光源大小
- 光源到物體的距離
- 缺陷到膠片的距離
2.膠片屬性（決定圖像質量）：
- 顆粒度
- 對比度
- 霧化
- 固有的不清晰度
3.應用的輻射質量。
什么導致放射照片的幾何不清晰度？
幾何不清晰度
X射線管和放射性來源總是會因焦點或光源大小維度的有限性而產生一定程度的模糊放射照片，即圖1-11中的“幾何不清晰度” Ug。
Source: 源頭
Film:膠片
Density across film:薄膜密度
Geometric unsharpness.幾何不清晰度
The source diameter, S, is shown very large for clarity. -- 為了清楚起見，對源直徑 S 的大小進行了放大。

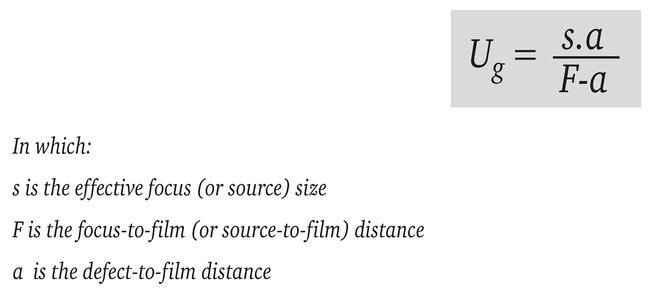

F是指焦點到膠片（或源頭到膠片）的距離
a是指缺陷到膠片的距離
在這種情況下，缺陷的兩個邊緣的不清晰圖像可能會重疊，如示例C所示。因此，C圖像不僅變得不清晰，而且與使用點光源制成的圖像A和使用相對較小的光源制成的圖像B相比，對比度也降低。
固有不清晰度
不僅受到X射線直接照射的鹵化銀晶體會形成銀粒，而且（盡管程度較低）乳劑的周圍體積也會發生這種變化。這個橫截面區域代表“固有不清晰度”或“膠片不清晰度” Uf
因此，即使在沒有幾何不清晰度的情況下，如果輻射能量足夠高，仍然可能出現膠片的不清晰度，即所謂的“固有不清晰度”。如果用高能X射線對帶有銳利厚度過渡的鋼試驗板進行射線照相，那么“階梯”的圖像的膠片密度會從A到B逐漸過渡。

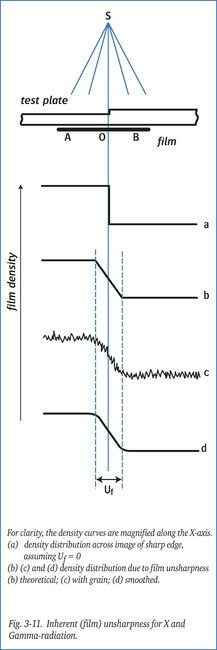

如果沒有固有的不清晰度，膠片將顯示兩個密度之間的絕對銳利的過渡，如圖3a-11所示。實際上，圖像的密度變化如圖3b、3c和3d-11所示。
For clarity, the density curves are magnified along the X-axis. 為清楚起見，密度曲線沿 X 軸放大
(a) Density distribution across image of sharp edge, assuming U=0: 銳邊圖像上的密度分布，假設U=0
(b) (c) and(d) density distribution due to film unsharpness (b)theorectical; (C)with grain;(d)
smoothed: （c）和由于薄膜不銳化引起的密度分布理論的;（c）有顆粒度的;（d）平滑的
這個過渡區域的寬度（Uf），以毫米表示，是膠片不清晰度的衡量標準。

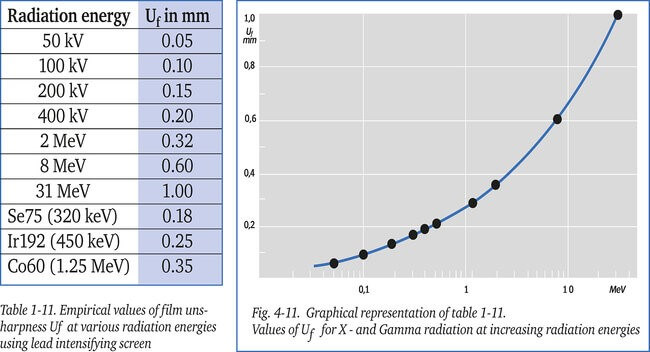

表1-11和圖4-11顯示了在不同輻射能量水平下曝光的膠片的固有不清晰度的實驗確定值。這些值是基于使用濾波器和薄鉛增強屏的；更厚的屏幕會產生稍高的值。如果不使用鉛屏幕，
Uf會小1.5到2倍。Uf主要受輻射強度和所使用的增強屏類型的影響；膠片的類型幾乎沒有任何影響。
膠片和增強屏之間的距離對Uf的值非常重要。
膠片和增強屏之間的良好接觸是必要的，可以通過將膠片和屏幕一起真空包裝來實現。
Radiation energy: 輻射能量
Uf in mm: 每毫米膠片的Uf值
Fig. 4-11, Graphical representation of table 1-11. Values of Uf for X- and Gamma radiation at increasing radiation energies: 圖 4-11 表示在表1-11中，X-和γ輻射在增加輻射能量時的Uf值.
從上述信息中可以推導出，當輻射能量增加時，Uf 也會增加。
總的不清晰度
膠片的總不清晰度 Ut 是由Ug 和 Uf 的組合確定的。兩個值不能簡單地相加以得到 Ut 的數值。
在實踐中，以下公式為膠片的不清晰度 Ut 提供了最佳的近似值：
大體上，如果一個不清晰度值（Ug 或 Uf）是另一個值的兩倍以上，那么總的不清晰度等于單個值中的最大值；如果兩個不清晰度值相等，那么總的不清晰度約為單個值的開根號2即1.4 倍。
如有必要，可以通過增加焦距到膠片的距離來減少Ug。但這只能在有限的范圍內進行，因?yàn)橛捎谄椒椒幢榷?，曝光時間會變得極長。作為一種折中，選擇了一個最佳的焦距到膠片距離 F，使得Ug=Uf。

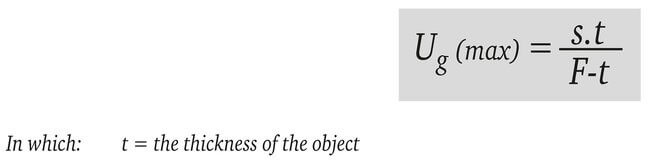

因此，通過增加源到膠片的距離的方式，可以將 Ug 減少到所需的任何值。但考慮到平方反比定律，這個距離不能無限制地增加，否則會導致極長的曝光時間。該公式還指出，隨著缺陷與膠片之間的距離增加，幾何不清晰度的重要性越來越大。
但當使用焦點尺寸在 10-50 μm 范圍內的微焦點X射線管時，會出現一個特殊情況。在這么小的焦點尺寸的情況下，可以通過使用短的源到標本距離和大的標本到膠片距離故意放大圖像，同時仍然保持一個可接受的小的 Ug 值。這種技術的優點，稱為“投影放大方法”，在辨識非常小的缺陷時，膠片圖像中總是存在的顆粒度對結果的干擾較小。

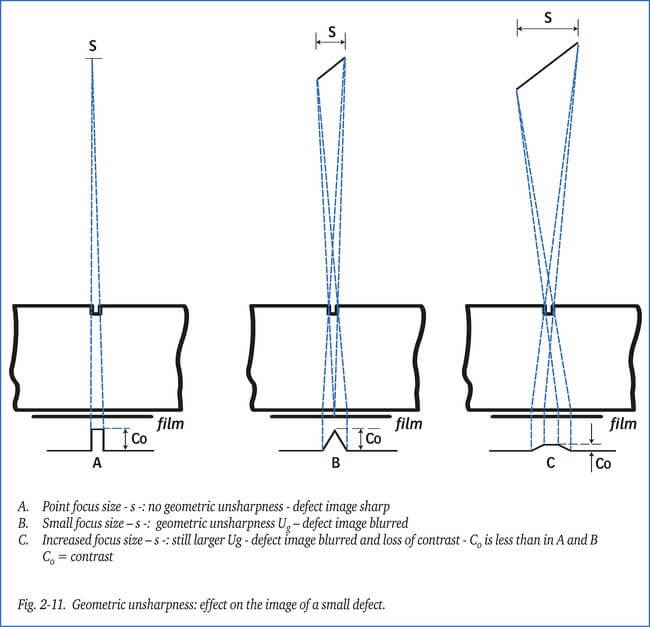

圖 2-11 顯示了幾何不清晰度對焦點尺寸小于缺陷的圖像的影響。
A. Point focus size-s-: no geometric unsharpness-defect image sharp A.點焦點尺寸-s-：無幾何不清晰-缺陷圖像清晰
B. Small focus size--s-:geometric unsharpness Ug-defect image blurred B.焦距尺寸小--s-：幾何不清晰度Ug 缺陷圖像模糊
C.Increased fucus size ---s-: still larger Ug – defect image blurred and loss of contrast – Co is less than in A and B C.焦距尺寸增加---s-：仍然較大的 Ug – 缺陷圖像模糊和對比度損失 – Co小于A和B
Co=contrast
Co=對比度
