X射線設備通常分為三種電壓類別：

1. 最高320 kV，主要用于間斷的、可移動的工作。這類設備的管子通常是單極交流類型。由于絕緣問題，這種設備很難使用更高的電壓。
2. 最高450 kV，主要用于連續、固定或半可移動工作，由于其尺寸大、操作性有限且重量較重，這些設備的管子是雙極直流類型。
3. 最高10 MeV，被稱為Megavolt設備。這種設備幾乎僅用于固定工作。

前兩類適用于對大多數常見物體的放射線攝影。但是，對于極厚的物體，需要超過450 kV的能量。在這種情況下，如果其他放射源如鈷60不合適，就會使用Megavolt設備。這通常涉及到大型、重型的固定設備。近年來，也出現了適用于使用的便攜式版本。

X射線管類型：

根據陽極的形狀，X射線管會產生：

1. 單向輻射束（定向管）
2. 環形輻射束（全景管）

X射線管分為單極和雙極。

雙極管：

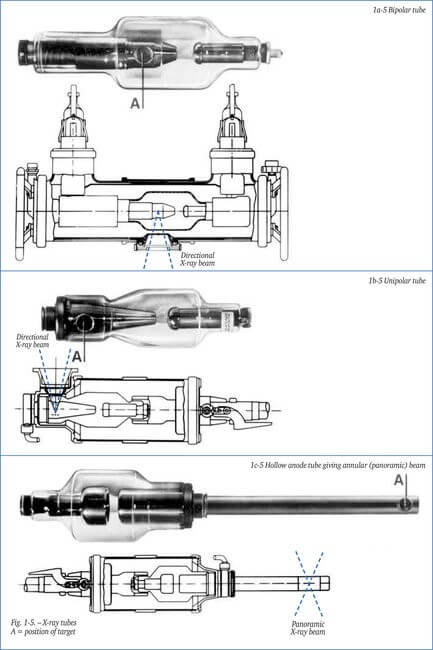

圖1a-5展示了一個雙極管。雙極管的優點是其陽極和陰極相對于地面的電勢差都等于管電壓的一半，這在絕緣方面非常有幫助。出口窗口必須位于管的中間。雙極管通常使用直流操作，并且通常是通過空氣、油或水冷卻。它們的設計電壓為100至450 kV，管電流最大為20 mA。

單極管：

在這些（較短）管中，如圖1b-5所示，陽極保持在地電勢，而陰極只有一個相對于地面的電勢差。這使得陽極冷卻變得簡單。這也意味著對于低/中千伏設備，通常用于移動應用的最大約300 kV，一個簡單的高壓電源即可滿足要求。輻射窗口被放置在非對稱位置，這在實踐中可能是有利的。

特殊類型的X射線管：

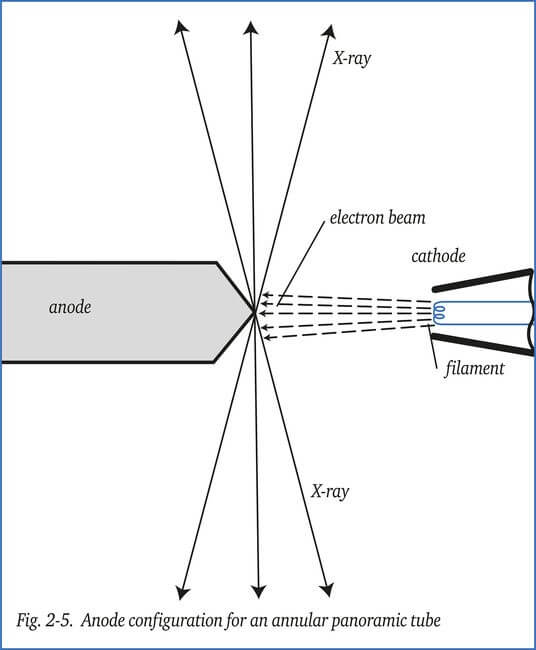

如圖1c-5所示，帶有長空心陽極的單極X射線管通常被稱為“桿陽極管”，可以插入管或容器中。這些管產生360o的環形（全景）束，因此可以在一次曝光中對整個周長的焊縫進行放射線攝影。圖2-5顯示了一個（360o）全景管的圓錐形陽極，可以從中心均勻地對周長焊縫進行放射線攝影。使用此陽極時，電子束的軸線必須以使生成的X射線束垂直于管的縱軸的方式擊中錐頂。注意：定制形狀的陽極使生成的X射線束不垂直（傾斜）于管的中心線的情況（在過去是可以接受的），在需要按官方標準執行工作時不再被允許。

還有一些全景管，其中的電子束通過磁透鏡或靜電透鏡（Wehnelt）聚焦到一個擴展的長度，以產生非常小的焦點大小。這些套件被稱為微焦點桿陽極管，其可以實現小于10微米的焦點大小。由于陽極可能因過熱而受到相對容易的損壞，因此陽極通常是可互換的。這需要一個單獨的真空單元來恢復更換后的真空。這種構造的優點是，可以使用不同類型的陽極，獲得不同的輻射模式，以適應特殊應用。這些管的最大能量水平通常低于150 kV。但是，也有150 kV的微焦點管，它們的陽極是固定的，用于放大或掃描，參見有關圖像放大技術的部分。使用這些管時，由于非可互換陽極的熱散發限制，必須保持低管電流。

用于塑料和鋁的放射線攝影的一些X射線管配備了鈹窗，以允許在5至45 kV的較低管電壓下產生的較軟輻射通過。
