什么是直接射線攝影，簡稱為DR？
數字射線攝影又被稱為直接射線攝影，簡稱為DR。采用DR技術，輻射強度可以直接轉換為數字圖像信息。曝光和圖像形成同時進行，幾乎可以實時捕獲圖像，而且在曝光后幾秒鐘內即可查看圖像/射線照片。這種幾乎即時的圖像形成是DR被認為是唯一真正的數字射線攝影方法的原因。

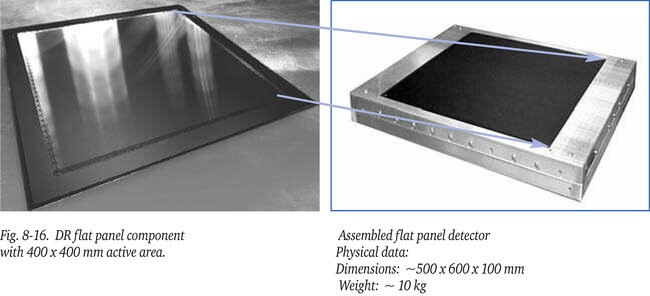

一些設備甚至提供真正的實時（透視）模式，顯示率高達每秒30張圖像。在DR中，使用了各種大小的平板探測器，最大約為400 x 400 mm，如圖8-16所示，它可以將入射的輻射強度轉換為成比例的、數字化的電子信號。這些數字信號可以通過計算機和屏幕（工作站）直接呈現為連貫的放射線圖像。一個電纜通常連接探測器和工作站，同時也控制面板。
Assembled flat panel detector physical data: 組裝平板探測器的物理數據
Dimensions尺寸: ~500*600*100mm
Weight重量: ~10kg
DR平板系統不同的類型和供應商。存在著各種具有廣泛像素大小和分辨率的平板系統。像素越多且越小，系統的潛在分辨率越高。作為傳感器材料，使用了非晶硅和非晶硒。作為傳感器，應用了CCD（電荷耦合設備）和CMOS（互補金屬氧化物半導體）。

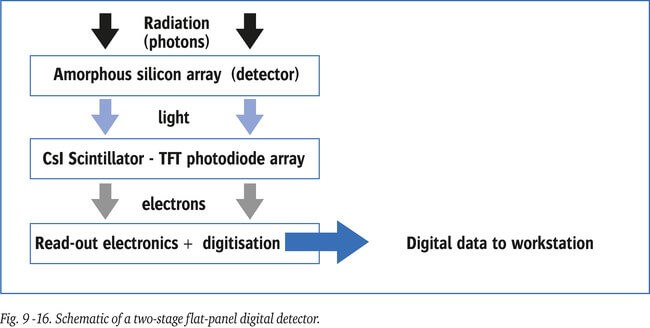

最常見的高分辨率平板探測器使用非晶硅技術。該材料將入射的輻射轉換為光。轉換與輻射劑量成比例。然后，由例如結構化碘化銫（CsI）光二極管和集成薄膜晶體管（TFT）的熒光體將光轉換為成比例的電信號。每個圖像元素（像素）都貢獻于在工作站屏幕上形成的射線圖像。每個元素在有效區域內都是方形的，像素間距通常在50至400微米之間。像素越小，分辨率越好。正在進行的研究旨在使傳感器元素/像素更小。根據整體活動區域和探測器像素間距，面板由多達數百萬的這些元素/像素組成。圖9-16顯示了在玻璃基板上沉積的平板探測器的不同活動層，并在頂部覆蓋有石墨層。
Radiation(photons): 輻射（光子）
Amorphous silicon array(detector): 非晶硅陣列（檢測器）
Light: 光
Csl Scintillator – TFT photodiode array: Csl 閃爍體 – TFT 光電二極管陣列
Electrons: 電子
Read-out electronics: 讀出電子設備
Digitisation: 數字化
Digital data to workstation: 數字?jǐn)?shù)據到工作站
在實踐中，DR已被證明是NDT行業的一個出色工具，但也存在一些局限性。
平板探測器在大規模生產過程中可以連續使用多年，但其使用壽命受累積輻射劑量的限制。最終的使用壽命取決于總劑量、劑量速率和輻射能量的組合。這些板對高能量的容忍度低于低能量，因此應避免極高的能量。因此，最終壽命取決于其應用。
雖然像素有數百萬，但隨著時間的推移，有一些像素反應變差是“正?！钡?，這與(notebook)計算機使用的平板顯示屏上的像素類似。制造商通常會規定不可接受的壞像素?cái)?shù)量和模式。幸運的是，如果面板的一小部分出了問題，有經驗的DR圖像解釋者能夠通過模式識別和在面板上的已知位置區分真正的組件缺陷和反應較差的像素。
平板探測器也受到一些記憶效應的影響，在行話中稱為“殘影”。這是由于曝光后熒光層的滯后作用所致。圖像會慢慢消失，特別是在輻射能量超過幾百kV的情況下。這種滯后導致系統有一定的死時間，從幾秒到幾分鐘，取決于輻射能量，在此期間不能重新使用該板。
DR是X光還是CT?
“DR” 在醫學中通常是數字X射線設備（Digital Radiography），用于獲取數字化的X射線圖像。而CT（Computed Tomography）則是計算機斷層掃描，它通過旋轉的X射線束來生成橫截面圖像。因此，DR是X射線，而CT是一種不同類型的成像技術。
