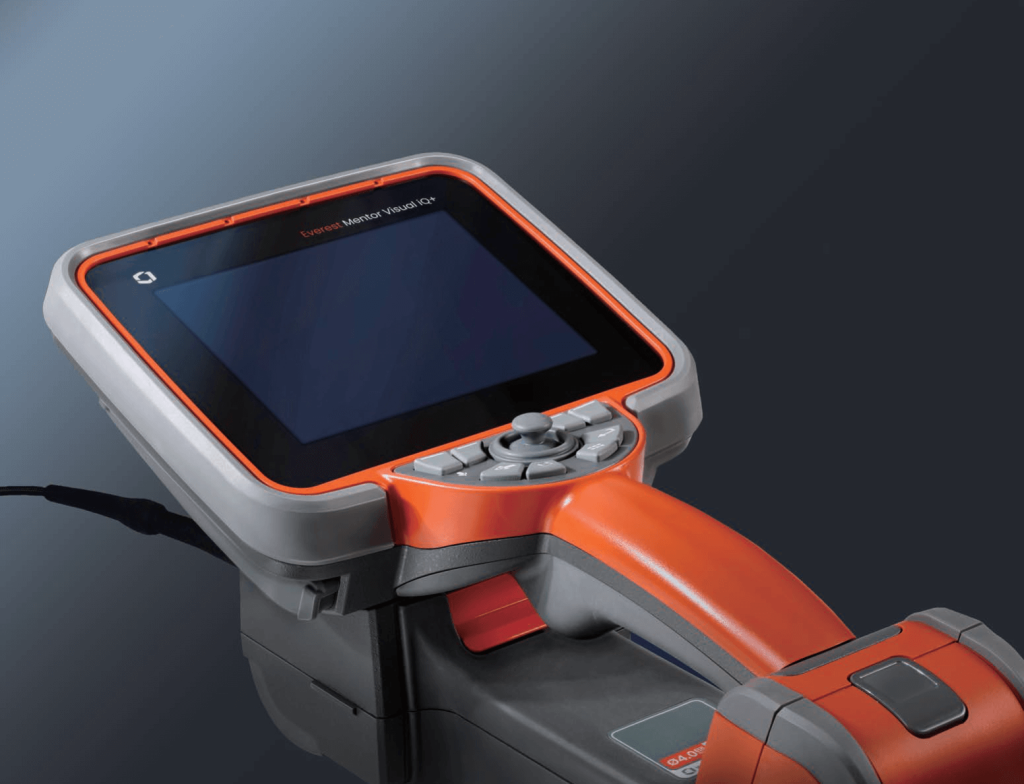

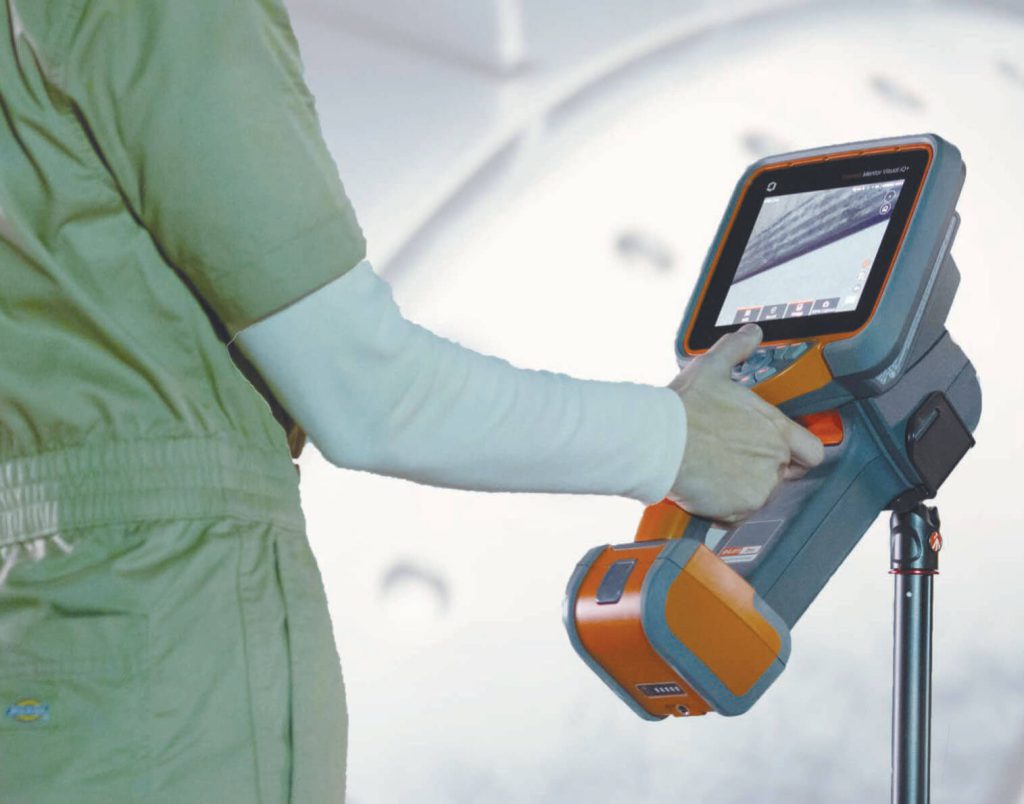

Everest Mentor Visual iQ+
視頻內窺鏡
MentoriQ+您的安全檢測好搭檔
Waygate Technologies深知安全檢查的每一秒都至關重要,每一個 決定都責任重大。 請讓 Everest Mentor Visual iQ+工業視頻內窺鏡來助力您的檢測, 守護您的生命財產安全。
有求必應
全新升級后的Everest Mentor VisualiQ+配備語音控制功能,它能夠在無需使用額 外手部動作的情況下實現拍照錄像、亮度調節、添加測量等功能。所以盡管放心,
您的指令就是我們的使命。
用更少的時間做更多的事情
提高效率,改善質量,簡化各級決策流程。
- 最多160GB的內存和可自動備份到云端,最大限度地減少數據管理所花費的時間。
- 使用自動葉片計數功能,提高檢查員的工作
效率。 - 菜單指導檢查(MDI)軟件可指導您完成檢查, 智能命名和標記文件,自動生成檢查報告。
- 可連接轉動工具,在屏幕上直接控制轉動工具旋轉,提高工作效率。
- 使用Gas Power-assist輔助識別和實時分類缺陷,以提高檢查的一致性和可靠性。
- 兩倍于上一代的CPU處理能力,支持多個應用程序同時運行,包括測量、分析、將數據推送到云端、錄制視頻等。
- 改進轉向設計提供更靈敏的轉向,以及更長的使用壽命。
- 優化電池性能,支持熱插拔功能,無需關閉系統即可更換電池。
一次到位
使用強大的工具,降低錯誤的可能性,為每位檢查員提供一致的結果。
- TrueSightTM 提供高清晰度實時和靜態圖像, 而120萬像素圖像傳感器則支持強大的數字變焦功能。
- 以每秒60幀的速度拍攝一流的實時視頻。
- 可完成2到120mm目標距離的精確測量。
- 高分辨率圖像、高精度光學系統和一套強大的專有圖像處理算法(如HDR和暗部增強),可提高檢測概率。
- 配有標準光學和測量光學鏡頭的全系列可互換探頭,滿足多樣化的應用需求。
為什么選擇Mentor?
菜單指導檢查以及測量動態提示系統和分析功能直接嵌入操作 系統中,能指導我們檢測,提高效率。
提升您生產力的分析工具

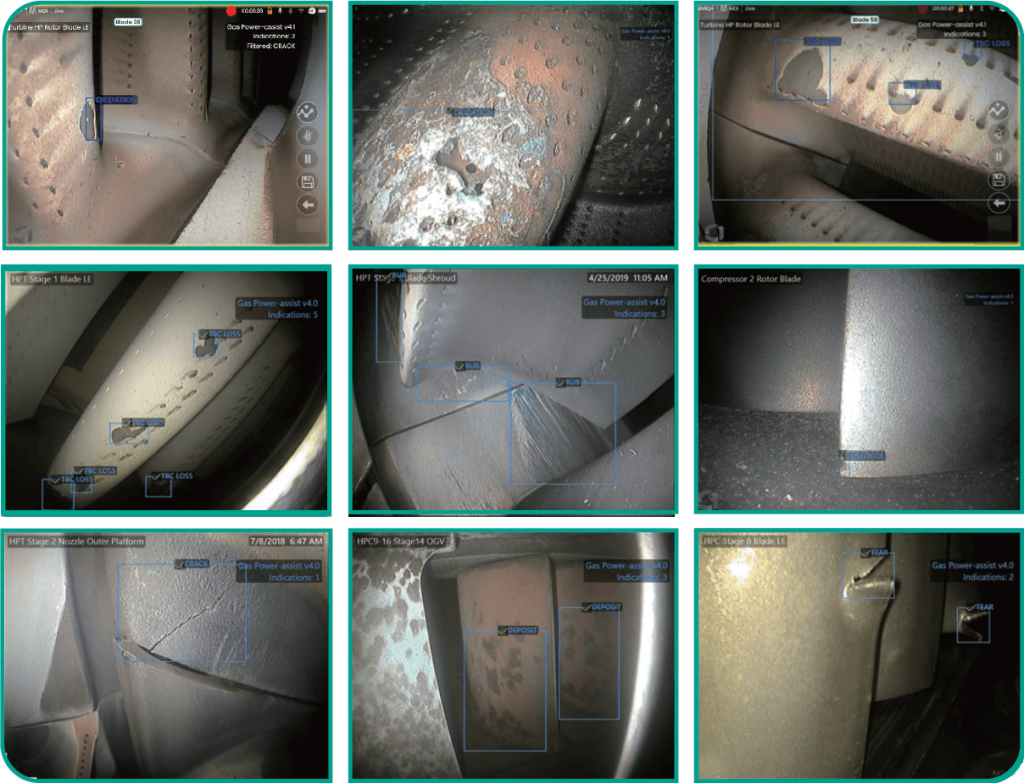

利用人工智能和多來源分析模型。- 我們專有的Gas Power-assist和葉片計數器,提高可靠性和數據完整性。
- 第三方合作伙伴分析程序-直接訪問Aiir Innovations的航空商業發動機模型進行缺陷檢測。
- 如果您正在開發自己的分析工具,Everest Mentor Visual iQ+ 可支持部署到全球團隊。如果您想從頭開始,Waygate Technologies 數據科學團隊可以提供幫助。

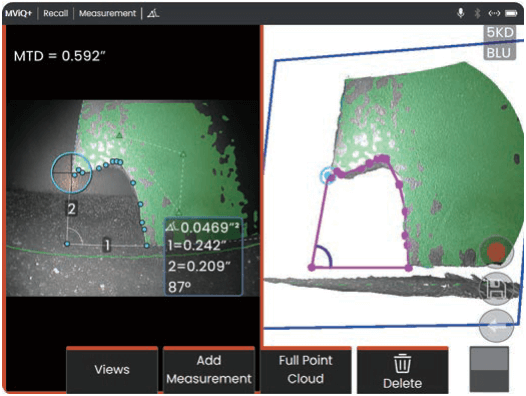

通過Real3DTM從各個角度獲
得決策信心

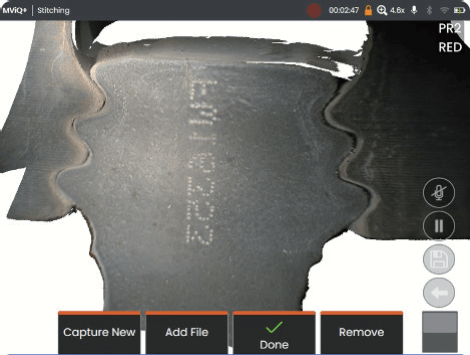

Real3DTM測量技術提供最先進的三維測量功能,從更遠的距離提供更精確的測量。其多樣的經過驗證的測量類型可提供完全表面的點云圖,以便實時調整光標位置。此外,還可以將多個3D圖像拼接在一起,?形成大場景的合成圖像。
3D立體測量采用與傳統的立體測量技術使用相同的光學鏡頭,但采用了更先進的校準和處理算法,以生成目標表面的完整3D點云圖,可以進行查看操作和分析。這種技術對探頭移動不太敏感,在光滑或凹面表面上的性能可能更好,并且適用于所有探頭直徑。

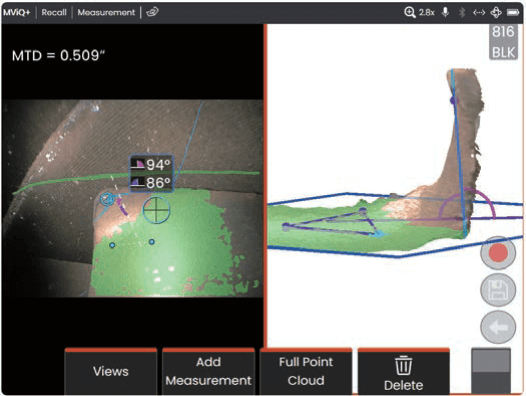

3D相位測量使用專利的結構光技術,使檢查員不需要更換鏡頭就能實現觀察、測量和分析缺陷。它提供更先進的測量類型和工具,包括自動測量和測量平面,以擴展虛擬表面以提高精度。
滿足您不同需求的探頭
每次檢查應用都有其獨特的挑戰。Everest Mentor VisualiQ+視頻內窺鏡不僅允許更換探頭,還提供各種專業和定制的探頭,因此可以滿足多樣的工作需求。
UV 探頭
這款探頭使用紫外光源和集成的石英光纖,搭配紫外光學鏡頭和濾鏡,專為熒光滲透檢測而設計,可切換可見白光和紫外光使用。
長探頭
這款探頭非常適合用于管道、熱交換器和鍋爐
管道的目視檢查,它提供出色的圖像質量、光
輸出和導向靈敏度。
帶工作通道探頭
這款直徑為6.2mm的探頭是業界專家級的異物
回收工具系統,配備全套工作工具,可加快恢復
服務速度。
USB 探頭
對于小直徑應用的成本效益解決方案,2.2mm和3.0mm探頭提供易于使用的USB連接,并具有您期望從Waygate Technologies獲得的高端功能。
更多服務
借助靈活的服務方案,能更大程度地確保您的設備持續運行,有效降低停機成本。 Visual Care Plan – 一項全面的服務計劃,旨在幫助您減少視頻內窺鏡的停機時間、節省維修費用并保護資產。Flex 租用-使您能夠即時體驗最新的視頻內窺鏡,并為您提供您所有的設備管理需要,如所有權、資產更換、維修、用戶培訓等。

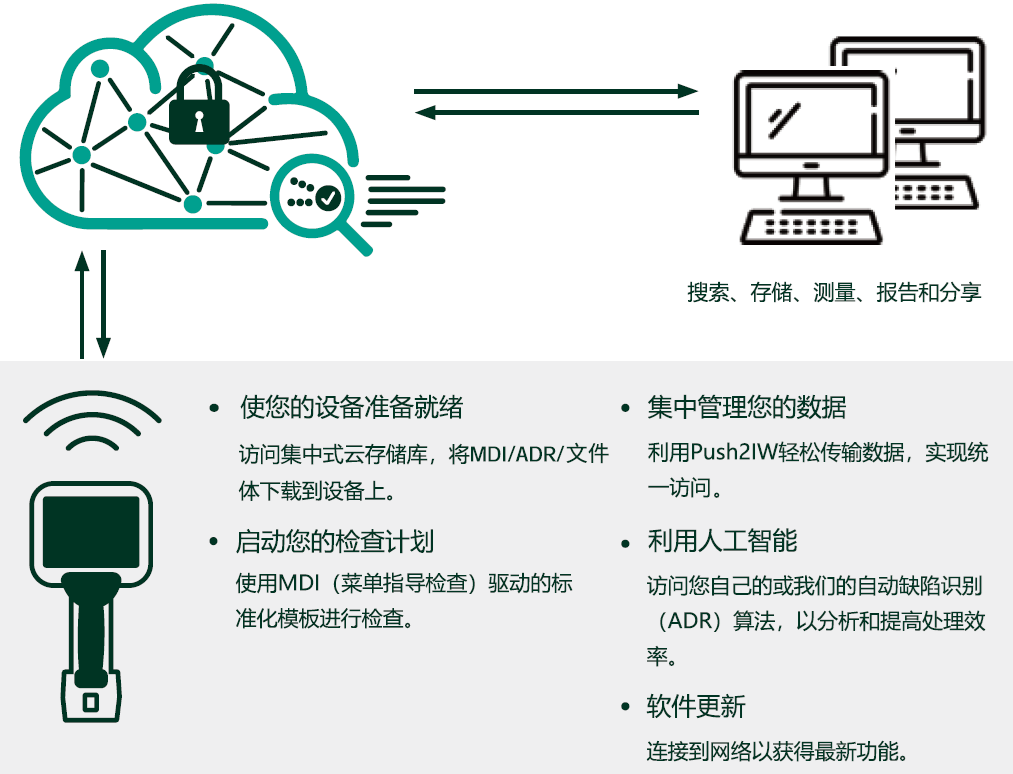

搜索?
更高效地訪問所有數據
存儲
安全存儲檢查數據
測量
添加或編輯
Real3DTM測量
報告
將檢查結果輸出成
適合您業務需求的 報告格式
分享
讓需要了解的人能 夠簡單地查看并訪 問原始數據
定制您的專屬M(fèi)ViQ+
首先選擇您所需的MViQ+套裝
START
- 觸摸屏
- 40 GB 內存
- 對比測量
- InspectionWorks (基礎版)
- 語音控制
- 90天分析試用
- 軟件在線更新
適合于基礎檢查
ENHANCE
包括START版本中的所有內容, 以及:
- 可互換探頭
- 80 GB內存
- 高清成像
- 轉動工具2.0
- 1年分析軟件包(葉片計數
器/GasPower-assist)
適合于基礎檢查
PRO
包括ENHANCE版本中的所有內 容,以及:
- 160 GB 內存
- 2年分析軟件包(葉片計數
器/GasPower-assist) - 所有POD測量軟件包
- 未來新增的測量功能和成像功能
滿足復雜需求
接下來請選擇檢查概率軟件(POD)和測量軟件包
Real3DTM 立體測量可用,包括傳統立體測量或3D相位測量技術
POD基本測量
- 測量類型:長度、點到線、深度、 深度剖面、面積、角度,多段線
- 檢測概率(POD)處理軟件
- 3D拼接
- 圖像疊加
POD高級測量
包含BASIC套裝中的所有內容,以及:
- 區域深度剖面
- 半徑測量
- 葉間間隙測量
- 表面角度測量
- 測量平面
- 缺失角測量
- 未來新增的測量功能
POD是多種圖片處理技術的組合,可以將白光圖像轉換為能夠提供更多關于表面狀況的額外信息的圖像。包括:可變高動態范圍、自適應降噪、失真校正、DarkBoost、Inverse+、色彩飽和度、長曝光、白平衡以及創建圖像變換預設的功能。
技術規格
| 操作溫度 | |
| 鏡頭 | -25℃ to 100℃. 0℃以下會導向角度會降低 |
| 系統 | -25°to 46°C. 0℃以下顯示屏需要預熱 |
| 存儲溫度 | -25° to 60℃ |
| 相對濕度 | 95% 最高，無冷凝 |
| 防水 | 插入管部分和探頭14.7 psi (1bar, 10.2米水深) |
| 危險環境 | 不適用于危險環境 |
| 攝像頭 | |
| 探頭直徑 | 4.0 mm, 6.1 mm, 8.4 mm |
| CCD | 1/6″ Color SUPER HAD?CCD攝像頭(6.1 mm, 8.4 mm) 1/10″ (4.0 mm) |
| 像素?cái)?shù) | 標準版本-44萬像素 高清版本-120萬像素 |
| 探頭外殼 | 鈦合金 |
| 系統 | |
| 主機尺寸 | 17.1 cm x 19.7 cm x 38.1cm |
| 外箱尺寸 (標準便攜款) | 35.0 cm x 54.5 cmx23.0cm |
| 外箱尺寸 (可選大容量款) | 57.2 cmx56.3 cmx41.2cm |
| 系統重量 | 小箱含主機重量:10.2公斤(22.4磅)。大箱含主機重量:19.6公斤(43.2磅)。主機重量:6120系統-3.0公斤(6.7磅)。6110系統-4.0公斤(8.7磅)。 |
| 外殼材料 | 鎂合金和聚碳酸酯外殼，帶一體式彈性緩沖墊 |
| LCD顯示器 | 集成式(6.5英寸)主動矩陣XGA彩色LCD，日光下可讀顯示屏，采用光學粘合、多點電容式Gorilla Glass 觸摸屏 |
| 搖桿控制 | 360度全方位導向，菜單訪問和導航 |
| 按鈕控制 | 訪問用戶功能、測量和數字功能 |
| 音頻 | 集成式降噪麥克風和揚聲器，支持外部USB/Bluetooth設備 |
| 內存 | 40/80/160 GB SSD內存(大小取決于型號) |
| 數據I/O端口 | 兩個USB 3.0主機’A’端口，一個USB 3.0客戶端微型’B’端口 |
| 視頻輸出 | HDMI |
| 亮度控制 | 自動和手動調節 |
| 照明類型 | 白光LED燈 |
| 長曝光 | 自動-最長16秒 |
| 白平衡 | 出廠默認或用戶自定義 |
| Wi-Fi適配器 | 802.11a/b/g/n,2×2 |
| 藍牙適配器 | 藍牙4.0 |
| 工作頻率范圍和輸出功率 | 請參閱使用手冊，附錄O，第131頁 |
| 調制調解器 | DSSS,OFDM |
| 電源 | |
| 鋰離子電池 | 10.8V(標稱)，74.52Wh，6.9Ah |
| 電源輸入 | |
| AC | 100-240VAC,50-60Hz,<1.5A RMS |
| DC | 18V,3.34A |
| 標準符合性和分類 | |
| MIL-STD-810H | 美國國防部環境測試部分501.7、502.7、506.6、507.6、509.7、510.7、511.7、514.8、516.8、521.4 |
| MIL-STD-461G | 國國防部-電磁干擾 RS103-ABOVE DECK; RE102-BELOW DECK |
| 標準符合性 | EMC: Group 1, Class B:EN61326-1,KSC9832,KSC9835; Safety: UL/IEC/EN/CSA-C22.2:61010-1,UN/DOT 38.3 T1-T8,IEC62133 |
| IP 等級 | IP65(組裝后) |
| 軟件 | |
| 操作系統 | 嵌入式多任務操作系統 |
| 用戶界面 | 菜單驅動和軟按鈕操作，用戶通過設備上的菜單界面和軟按鈕來進行各種操作。 |
| 文件管理 | 嵌入式文件管理器支持對文件和文件夾進行以下操作:復制、剪切、創建、重命名、刪除、過濾和排序。支持USB和內部閃存存儲。通過免費的InspectionWorks Connect Local iOS和Android應用程序支持與已連接的本地移動設備的共享(傳輸)。通過 InspectionWorks Insight支持通過Wi-Fi將文件共享(傳輸)到云端。 |
| 音頻數據 | PC兼容的AAC (.m4a)文件格式 |
| 圖像控制 | 反轉、反相+、自適應降噪、失真校正、照明、亮度、長曝光、單視圖、縮放(5倍數字)、圖像捕獲和回看。 |
| 數字變焦 | 連續變焦(5倍) |
| 圖像格式 | Bitmap (.BMP),JPEG (.JPG) |
| 視頻格式 | MPEG4 AVC /H.264(.MP4) |
| 文本標注 | 內置全屏文本覆蓋生成器 |
| 圖形注釋 | 用戶可放置箭頭標注 |
| 導向控制 | 用戶可選的轉向和鎖定角度;探頭長按“Home”鍵返回對中狀態 |
| 軟件升級 | 可通過U盤或Wi-Fi進行現場升級 |
| 語言 | 英語、中文(繁體、簡體)、捷克語、荷蘭語、芬蘭語、法語、德語、匈牙利語、意大利語、日語、韓語、波蘭語、葡萄牙語(巴西)、俄語、西班牙語、瑞典語和土耳其語。 |
| 應用軟件 | 菜單指導檢查(MDI)軟件通過數字方式引導檢查員完成檢查過程，智能地命名文件，并創建與Word和PDF兼容的檢查報告。 Inspection Manager(IM) 是一款基于PC和云的工具軟件，可用于重新測量由Mentor Visual Q+獲取的圖像。 |
| 語音控制 | 語音控制使用任何可用的音頻輸入(內置麥克風、USB音頻或藍牙)。所有音頻處理都在內窺鏡本地完成，并且音頻記錄從不存儲或傳輸(除非在語音命令會話期間進行未靜音的視頻錄制或音頻注釋)。 |
| 插入管規格 | |
| 直徑 | 長度 |
| 4.0 mm (0.15″) | 2.0,3.0 m |
| 6.1 mm (0.24″) | 2.0, 3.0, 3.5, 4.5, 6.0, 10.0 m |
| 6.2 mm (0.244″) | 3.5m |
| 8.4 mm (0.33″) | 2.0, 3.0, 4.5, 6.0,10.0 m |
| 更長的長度可達30米。詳情請聯系您的銷售代表。 | |
| 探頭可彎曲角度 | |
| 插入管長度 | 角度 |
| 2m-4.5m | 上下160°最小，左右160°最小 |
| 6m-10m | 上下140°最小，左右140°最小 |
| 注意:實際使用過程中導向角度會超過最小值 | |
光學鏡頭
| Mentor Visual iQ 4.0 mm鏡頭 | ||||
| 型號 | 顏色 | FOV(°) | DOF mm | (in) |
| 前視 | ||||
| T4080FFT | 無 | 80 | 35-inf | (1.38-inf) |
| T40115FN | 黑色 | 115 | 4-inf | (.16-inf) |
| 側視 | ||||
| T40115SN | 紅色 | 115 | 1-30 | (.04-1.18) |
| T40120SF | 藍色 | 120 | 6-inf | (.24-inf) |
| 立體測量鏡頭 | ||||
| TM405555FG | 黑色 | 55/55-FWD | 5-inf | (.20-inf) |
| TM405555SG | 藍色 | 55/55-SIDE | 4-inf | (.16-inf) |
可以獲得最大亮度的鏡頭
?
| Mentor Visual iQ 6.1mm鏡頭 | ||||
| 型號 | 顏色 | FOV(°) | DOF mm | (in) |
| 前視 | ||||
| T6150FF | 無 | 50 | 50-inf | (2.36-inf) |
| XLG3T6150FG | 白色 | 50 | 12-200 | (.20-4.72) |
| XLG3T61120FG | 黑色 | 120 | 5-120 | (.20-4.72) |
| XLG3T6180FN | 橙色 | 80 | 3-20 | (.12-.79) |
| XLG3T6190FF | 黃色 | 90 | 20-inf | (.79-inf) |
| XLG3T6150FB | 紫色 | 50(45 DOV) | 12-80 | (.47-3.15) |
| T6165FFT | 橙色和藍色 | 65 | 65-inf | (2.56-inf) |
| 側視 | ||||
| XLG3T6150SF | 棕色 | 50 | 45-inf | (1.77-inf) |
| XLG3T6150SG | 綠色 | 50 | 9-160 | (.35-6.30) |
| XLG3T61120SG | 藍色 | 120 | 4-100 | (.16-3.94) |
| XLG3T6180SN | 紅色 | 80 | 1-20 | (.04-.79) |
| 立體測量鏡頭 | ||||
| XLG3TM616060FG | 黑色 | 60/60-FWD | 4-80 | (.16-3.15) |
| XLG3TM615050SG | 藍色 | 50/50-SIDE | 2-50 | (.08-1.97) |
?
| 6.1mm 3D相位測量鏡頭 | ||||
| 型號 | 顏色 | FOV(°) | DOF mm | (in) |
| 前視 | ||||
| XL4TM61105FG | 黑色 | 105 | 8-250 | (.31-9.84) |
| XL4TM61105FF | 黃色 | 105 | 15-inf | (.59-inf) |
| XL4TM61105FN | 橙色 | 105 | 3-120 | (.12-4.72) |
| 側視 | ||||
| XL4TM61105SG | 藍色 | 105 | 7-250 | (.27-9.84) |
| XL4TM61105SF | 綠色 | 105 | 15-inf | (.59-inf) |
| XL4TM61105SN | 紅色 | 105 | 2-20 | (.08-.79) |
?
| Mentor Visual iQ 6.2mm鏡頭 | ||||
| 型號 | 顏色 | FOV(°) | DOF mm | (in) |
| 前視 | ||||
| T62120FN | 黑色 | 120 | 2-200 | (.08-7.87) |
| T6212OFF | 黃色 | 120 | 15-inf | (.59-inf) |
| 側視 | ||||
| T6280SF | 綠色 | 80 | 15-inf | (.59-inf) |
| T62120SN | 藍色 | 120 | 6-inf | (.24-inf) |
| 立體測量鏡頭 | ||||
| 前視 | ||||
| TM626060FN | 黑色 | 60/60 | 2-200 | (.08-7.87) |
| 側視 | ||||
| TM626060SN | 藍色 | 60/60 | 2-200 | (.08-7.87) |
* FOV(deg)視野角度; DOF(mm)焦距(毫米); DOF(in)焦距(英寸)
?
| Mentor Visual iQ 8.4 mm鏡頭 | ||||
| 型號 | 顏色 | FOV(°) | DOF mm | (in) |
| 前視 | ||||
| XLG3T8440FF | 無 | 40 | 8-250 | (.31-9.84) |
| XLG3T8440FG | 白色 | 40 | 15-inf | (.59-inf) |
| XLG3T8480FG | 黃色 | 80 | 25-500 | (.98-19.68) |
| T84120FF | 橙色/藍色 | 120 | 20-inf | (.79-inf) |
| XLG3T84120FN | 黑色 | 120 | 3-120 | （.12-4.72) |
| 側視 | ||||
| XLG3T8440SF | 棕色 | 40 | 250-inf | (9.84-inf) |
| XLG3T8480SG | 綠色 | 80 | 25-500 | (.98-19.68) |
| XLG3T84120SN | 藍色 | 120 | 4-200 | (.16-7.87) |
| 立體測量鏡頭 | ||||
| XLG3TM846060FG | 黑色 | 60/60 | 4-50 | (.16-1.97) |
| XLG3TM846060SG | 藍色 | 60/60 | 4-50 | (.16-1.97) |
技術規格-分析
| 分析軟件 | 描述 | 適用性 |
| MVIQ-BLADECOUNT* | 實時分析:實時檢測、跟蹤和識別轉動的葉片 | 燃?xì)廨啓C(jī)葉片(壓縮機和渦輪機) |
| MVIQ-AIIRADR1AN (出廠升級1年許可證)* UG-MVIQ-AIIRADR1AN (已有設備升級，1年許可證)* | 靜態和實時ADR分析(x2):自動識別飛機發動機的內部缺陷 | 氣體渦輪葉片(壓縮機和渦輪)燃燒室和涂有熱障涂層的高壓渦輪(HPT)組件CF6,CFM56 5A/B/C,CFM56 7B,V2500,PW 1100, GEnx, CF34, GE90, LEPA, PW 2000, Trent 700, Trent 900,Trent 1000 |
| MVIQGASPWRADR (永久)* MVIQ GASPWRADR1AN (1年許可證)* UG-MVIQ-GASPWRADR (已有設備升級，永久)* UG-MVIQ-GASPWRADR1AN (已有設備升級，1年許可證)* | ADR分析能夠在實時檢查期間檢測和分類缺陷 | 燃?xì)廨啓C(jī)葉片(壓縮機和渦輪機)燃燒和TBC涂層HPT組件燃?xì)鈩恿o助 |
*請參閱分析數據表以獲取更多信息
注意:升級軟件時將為客戶提供一個U盤進行本地安裝，或者可以通過在線(InspectionWorks)進行更新。
