Everest Mentor Flex VideoProbe
檢測由此開啟
流線型設計 化繁為簡
就這么簡單
持續深耕目視檢查(RVI),不斷研發升級內窺鏡檢測 技術,我們一直以讓檢查員能夠更輕松簡單地解決復雜問題為使命。
隨著人們對檢查速度和成本的要求日益提高,同時保 持結果的準確性,大多數設備都難以滿足這些要求。 然而,Everest Mentor Flex以其獨特的優勢脫穎而 出,它將便攜性與軍用級的耐用性完美結合,提供了 您一直期待的功能,滿足了您的各種需求。這一切都 是為了幫助您迅速做出明智的決策。
通過卓越的數字檢測技術,我們不斷刷新行業標準
Waygate Technologies的Everest Mentor Flex Video ProbeTM現已問世,它能夠?qū)崿F(xiàn)更加精確 和高效的日常檢查。當您擁有了這款能夠提供出色圖像質量、輕松識別缺陷的工具時,檢查 工作將比以往任何時候都更加迅速和便捷。
直觀、創新
節省時間、提高質量并簡化各個級別的決策過程。
- 虛擬鍵盤 實現更快的注釋。
- 多點觸摸屏 允許雙指縮放,滑動和平移等手勢操作。
- 菜單定向檢查(MDI)通過自動標記和自動報告生成提高效率。
- 智能命名 自動注釋圖像,并自動命名文件名。
強大的測量
輕松滿足高質量測量要求。

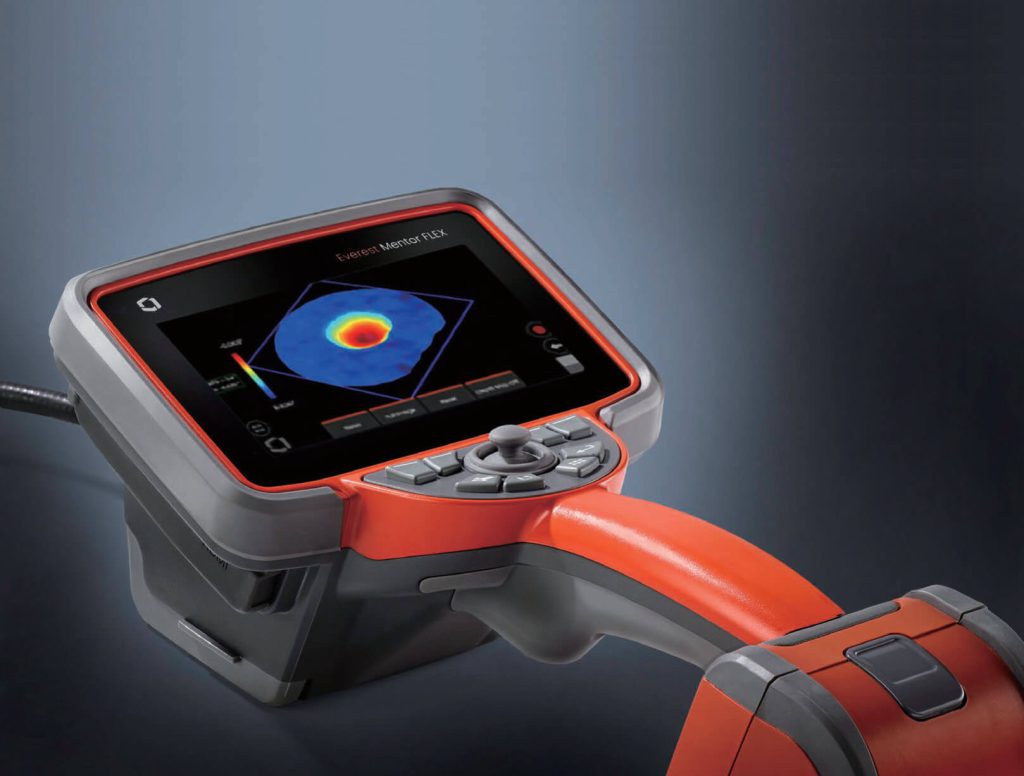

- Real 3DTM 立體測量 可生成三維點云圖,實現 精確測量。
- MTD功能 顯示鏡頭到目標位置的距離,提高測量精度。
- 比較測量 可以快速測量缺陷的大致尺寸。
精確的導向
只需花費很少的時間和成本，即可徹底，準確地進行檢查。
- 反應靈敏而準確。
- 基于大功率轉向電機的升級版導向設計。
堅固,靈活
即使在最惡劣的環境條件下也能獲得最佳性能。
- 輕巧、便攜且符合人體工程學的設計。
- 采用超耐用的軍用級鎂合金外殼。
- 通過第三方專業測試。
準備好了預測未來

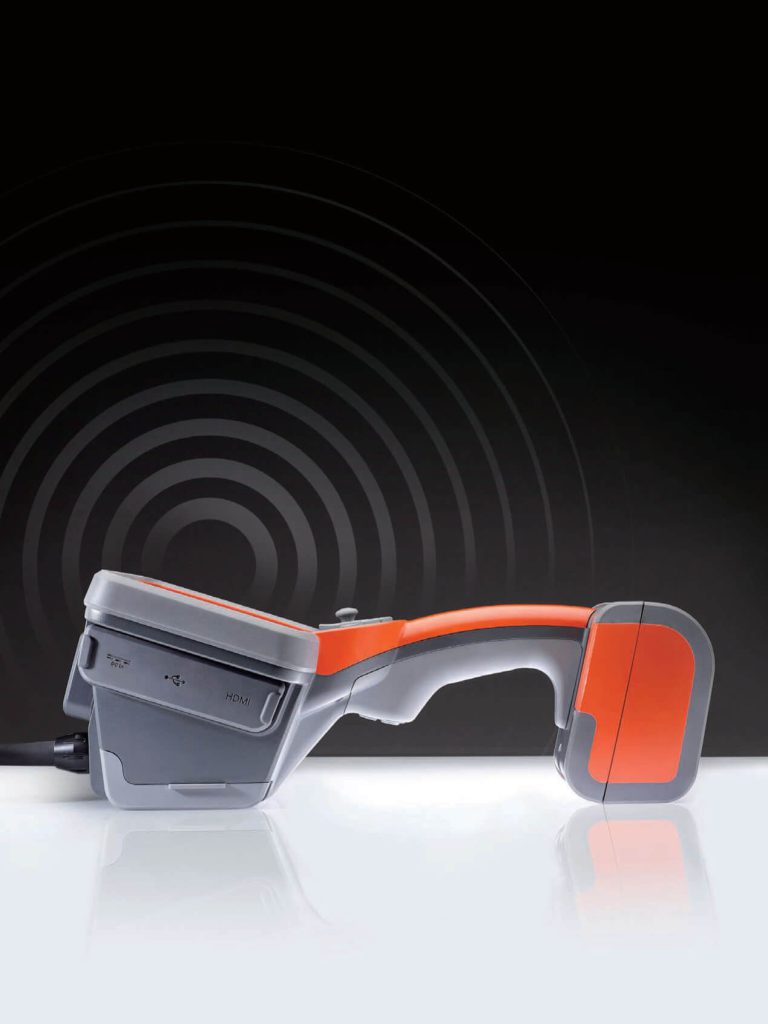

Everest Mentor Flex VideoProbe TM Inspection Works Wi-Fi 連接,確保了檢查過程的一致性和高效性。它支持無線傳輸文件 和視頻流到iOS和安卓設備,從而顯著提升了工作效率和靈活 性。無論您身處何地,都能輕松通過無線方式完成設備系統的升
級,極大地便利了操作和管理。
讓檢查更便捷
通過利用這些附加組件,您可以實現多功能性和生產力的最大化,同時有效降低Everest Mentor Flex設備的總擁有成本。

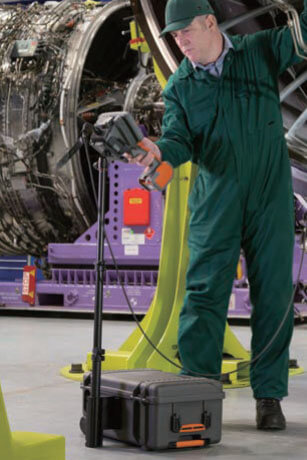

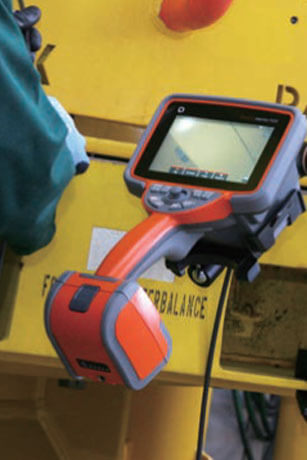

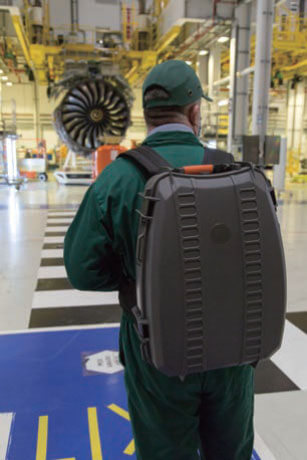

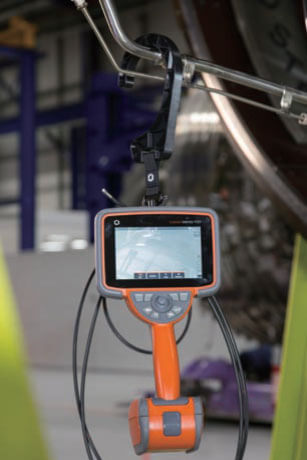

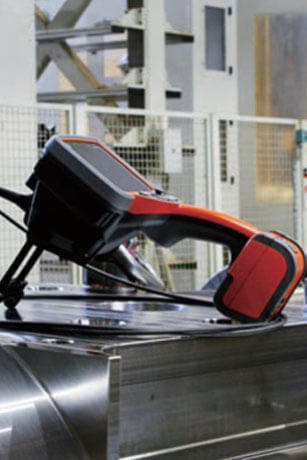

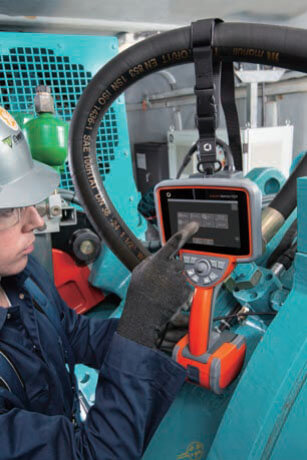

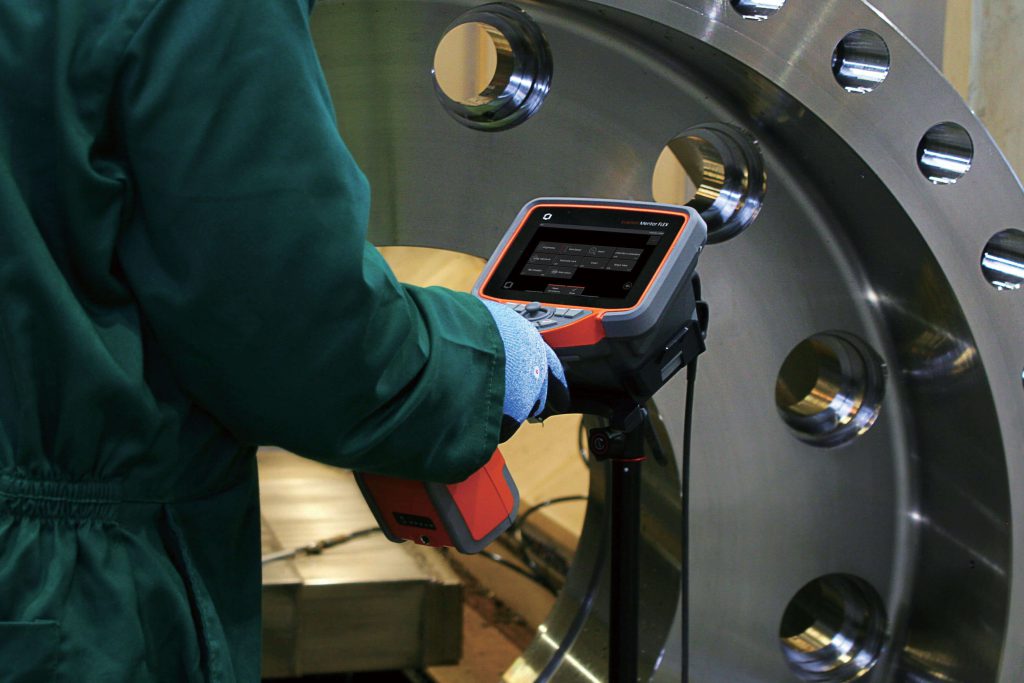

不論在何種應用場景中,Everest Mentor Flex都能輕松適應各種情況,支 持免提使用,優化人體工程學設計,讓一切操作變得更加簡單便捷。
技術規格：主機
| 作業溫度 | |
| 插入管 | -25℃到100℃(-13°F到212°F)，低于0℃（32°F）時，導向角度會減少 |
| 系統 | -20℃到46℃(-4°F到115°F)，低于0℃（32°F）時，LCD可能需要預熱時間 |
| 儲存溫度 | -25℃到60℃(-13°F到140°F) |
| 相對濕度 | 最高95%，無冷凝 |
| 防水 | 插入管和探頭為14.7psi(1巴,102米的水深，33.5英尺的水深) |
| 攝像頭 | |
| 探頭直徑 | 3.9毫米（0.15英寸）、4.0毫米（0.16英寸）、6.1毫米（0.24英寸）、8.4毫米（0.33英寸） |
| 圖像傳感器 | 1/6”彩色SUPER HAD?CCD相機（6.1毫米、8.4毫米）1/10”（3.9毫米、4.0毫米） |
| 像素 | 440,000像素 |
| 外殼 | 鈦金屬外殼 |
| 系統 | |
| 系統尺寸 | 13.7厘米x 19.7厘米x 38.1厘米（5.4”x 7.2”x 15”） |
| 包裝尺寸 | 小箱子35.0 x 54.5 x 23.0cm (13.78”x 21.46”x 9.05”) |
| 系統重量 | 包括主機的小箱子：10.2千克（22.4磅） 整機：2.50千克（5.5磅） |
| 結構 | 鎂合金和聚碳酸酯外殼，帶有集成的彈性緩沖墊 |
| LCD顯示器 | 集成（5.8”）透射式彩色TFT WXGA 高級寬視圖（AWV）LCD，日光下可讀顯示屏，帶光字粘合多點電容式Gorilla? Glass 觸摸屏 |
| 操縱桿控制 | 360°All-Way?探頭彎曲導向，菜單訪問和導航 |
| 按鈕組 | 訪問用戶功能，測量和數字功能 |
| 內存儲器 | 32GB |
| 數據I/O端口 | 兩個USB 2.0主機“A”端口 |
| 視頻輸出 | HDMI |
| 亮度控制 | 自動和手動 |
| 照明類型 | 白光LED |
| 長時間曝光 | 自動-最多16秒 |
| 白平衡 | 出廠默認值或用戶定義 |
| Wi-Fi適配器 | 802.11a/b/g/n,2×2 A WLAN |
| 調制 | DSSS, OFDM |
| 電池 | |
| 鋰電子電池 | 3小時運行時間，10.8V（標準）, 73wh，6.8Ah |
| 輸入電源 | |
| 交流電 | 100-240VAC,50-60Hz,＜1.5A RMS |
| 直流電 | 18V, 3.34A |
| 標準合規性與分類 | |
| MIL-STD-810H | 美國國防部環境測試的第501.5,502.5,507.5,510.5,511.5,514.5,516.5,521.5部分 |
| MIL-STD-461G | 美國國防部-電磁干擾RS103-ABOVE DECK1 |
| 標準合規性 | 組，A類：EN61326-1, UL, IEC, EN CSA-C22.2:61010-1, UN/DOT T1-T8 |
| IP等級 | IP65 |
| 軟件 | |
| 操作系統 | 嵌入式多任務操作系統 |
| 用戶界面 | 菜單驅動和軟按鈕操作;使用觸摸屏或操縱桿進行菜單導航 |
| 文件管理器 | 嵌入式文件管理器支持對文件和文件夾進行以下操作:復制、粘貼、創建和刪除。 USB和內置閃存 |
| 圖像控制 | 亮度、反轉、負片、失真校正、暗部增強、色彩飽和度、照明、長時間曝光、曝光鎖定、單視圖、變焦(5倍數字)、圖像捕獲和調用 |
| 數字變焦 | 連續變焦(5倍) |
| 圖像格式 | JPEG (.JPG) |
| 視頻格式 | MPEG4 AVC /H.264 (.MP4) |
| 視頻錄制 | 視頻幀率:60 fps |
| 文字注釋 | 內置全屏文本覆蓋生成器 |
| 圖形注釋 | 箭頭標注功能 |
| 導向控制 | 用戶可通過手柄控制探頭彎曲導向并進行導向鎖定;微調和可選;“復位”鍵可使探頭回到對中位置 |
| 軟件更新 | 可通過U盤或Wi-Fi進行現場升級 |
| Inspection Works連接本地 | 有線或無線傳輸文件和視頻流到平板或手機 |
| 語言 | 英語、阿拉伯語、中文、捷克語、荷蘭語、芬蘭語、法語、德語、匈牙利語、意大利語、日語、韓語、波蘭語、葡萄牙語(巴西)、俄語、西班牙語、瑞典語、土耳其語 |
| 應用軟件 | 菜單指導檢查(MDI)軟件通過檢測過程以數字方式指導檢測員、智能命名文件并創建Word和PDF兼容的檢測報告。 Inspection Manager軟件支持在PC上查看、注釋和重新測量圖像。 |
技術規格-探頭和鏡頭
| 探頭尺寸 | |
| 直徑 | 長度 |
| 3.9mm（0.15”）or 4.0mm（0.16”） | 2.0，3.0 m（6.6,9.8 ft.） |
| 6.1mm (0.24”) | 2.0, 3.0，3.5，4.5，6.0，8.0 m (6.6，9.8，11.5，14.8, 19.7, 26.2 ft.) |
| 8.4mm(0.33”) | 2.0, 3.0, 4.5, 6.0, 8.0, 10.0m (6.6, 9.8, 14.8, 19.7, 26.2, 32.8 ft.) |
| 另有最長300米的長度蓋選，有關詳細信息，請聯系當?shù)劁N售代表 | |
| 探頭可彎曲角度 | |
| 插管長度 | 探頭可彎曲導向 |
| 2m-4.5m | 上/下最小160°，左/右最小160° |
| 6m-10m | 上/下最小140°，左/右最小140° |
| 備注:導向彎曲通常會超過最低規格。 | |
鏡頭規格
| 3.9mm鏡頭 | ||||
| 部件號 | 顏色 | FOV(deg) | DOF(mm) | DOF (in) |
| 前視鏡頭 | ||||
| PXT480FG* | 無 | 80 | 6-80 | .24-3.15 |
| PXT490FN | 橙色 | 90 | 3-40 | .12-3.15 |
| 側視鏡頭 | ||||
| PXT480SG* | 棕色 | 80 | 4-80 | .16-3.15 |
| PXT490SN | 紅色 | 90 | 2-16 | .08-.63 |
| 3D立體測量鏡頭 | ||||
| PXTM45050FG* | 黑色 | 50/50-FWD | 5-45 | .20-1.77 |
| PXTM45050SG* | 藍色 | 50/50-SIDE | 4-45 | .16-1.77 |
| 4.0mm鏡頭 | ||||
| 部件號 | 顏色 | FOV(deg) | DOF(mm) | DOF (in) |
| 前視鏡頭 | ||||
| T4080FF* | 無 | 80 | 35-inf | 1.38-inf |
| T40115FN | 黑色 | 115 | 4-inf | .16-inf |
| 側視鏡頭 | ||||
| T40115SN | 紅色 | 115 | 1-30 | .04-1.18 |
| T40120SF | 藍色 | 120 | 6-inf | .24-inf |
| 3D立體測量鏡頭 | ||||
| TM405555FG | 黑色 | 55/55-FWD | 5-inf | .20-inf |
| TM405555SG | 藍色 | 55/55-SIDE | 4-inf | .16-inf |
| 6.1mm鏡頭 | ||||
| 部件號 | 顏色 | FOV(deg) | DOF(mm) | DOF (in) |
| 前視鏡頭 | ||||
| T6150FF | 無 | 50 | 50-inf | 2.36-inf |
| XLG3T6150FG | 白色 | 50 | 12-200 | .47-7.87 |
| XLG3T61120FG | 緋色 | 120 | 5-120 | .20-4.72 |
| T61120FF | 灰色 | 120 | 20-inf | .79-inf |
| XLG3T6180FN | 橙色 | 80 | 3-20 | .12-.79 |
| XLG3T6190FF | 黃色 | 90 | 20-inf | .79-inf |
| XLG3T6150FB | 紫色 | 50（45DOV） | 12-80 | .47-3.15 |
| T6165FF* | 橙色/藍色 | 65 | 65-inf | 2.56-inf |
| 側視鏡頭 | ||||
| XLG3T6150SF | 棕色 | 50 | 45-inf | 1.77-inf |
| XLG3T6150SG | 綠色 | 50 | 6-160 | .35-6.30 |
| XLG3T61120SG | 藍色 | 120 | 4-100 | .16-3.94 |
| XLG3T6180SN | 紅色 | 80 | 1-20 | .04-.79 |
| 3D立體測量鏡頭 | ||||
| XLG3T616060FG | 黑色 | 60/60-FWD | 4-80 | .16-3.15 |
| XLG3T615050SG | 藍色 | 50/50-SIDE | 2-50 | .08-1.97 |
* FOV(deg)視野角度；DOF(mm)焦距（毫米）；DOF (in)焦距（英寸）
?
| 8.4mm鏡頭 | ||||
| 部件號 | 顏色 | FOV(deg) | DOF(mm) | DOF (in) |
| 前視鏡頭 | ||||
| XLG3T8440FF* | 無 | 40 | 250-inf | 9.84-inf |
| XLG3T8480FG | 黃色 | 80 | 25-500 | .98-19.70 |
| XLG3T84120FN | 黑色 | 120 | 5-200 | .20-7.87 |
| T84120FF | 橙色/藍色 | 120 | 20-inf | .79-inf |
| XLG3T8440FG | 白色 | 40 | 80-500 | 3.15-19.70 |
| 側視鏡頭 | ||||
| XLG3T8440SF* | 棕色 | 40 | 240-inf | 9.84-inf |
| XLG3T8480SG | 綠色 | 80 | 25-500 | .98-19.70 |
| XLG3T84120SN | 藍色 | 120 | 4-200 | .16-7.87 |
| 3D立體測量鏡頭 | ||||
| XLG3TM846060FG | 黑色 | 60/60-FWD | 4-50 | .16-1.97 |
| XLG3TM846060SG | 白色 | 60/60-SIDE | 4-50 | .16-1.97 |
*表示此型號鏡頭可達最大亮度
