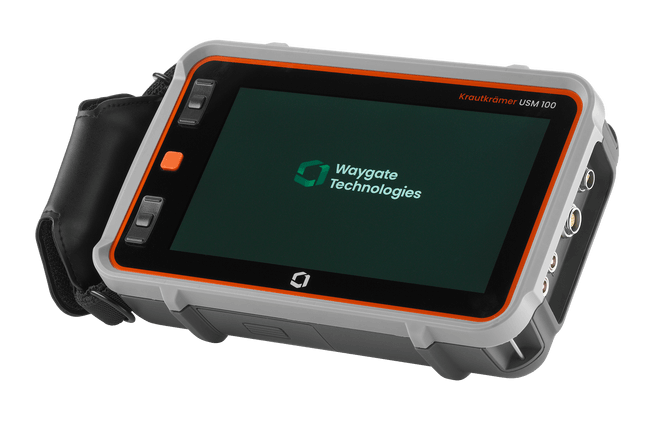

Krautkr?mer USM 100
檢測新理念
Krautkr?mer USM 100美觀且堅固，是一款具有智能手機般強大功能的便攜、多功能探傷儀。符合人體工程學的設計，操作簡便?？梢栽诖笥|摸屏及快捷按鍵之間無縫切換，且支持左右手操作。數字化功能包括人性化的用戶界面，簡化了設置、培訓時間以及流程更新。它是市面上罕見依托于互聯世界而設計的探傷儀，通過遠程訪問、數據存儲和管理，可大大提高工作效率使團隊可以更快地做出更為明智的決策 。
?
不可比擬的舒適性
Krautkr?mer USM 100輕便且符合人體工程學，將人的健康放在首位。產品堅固，用途廣泛，無懼惡劣的條件（經過跌落/振動測試，達到IP 67等級）。7英寸大液晶觸摸屏，在任何照明條件下均可以查看，不會導致眼睛疲勞。左右手均可操作，戴手套也不影響操作，確保任何
檢測人員在任何情況下都能舒適地進行檢測工作。以上優勢提高了產品易用性，增強了操作人員的信心，保障檢測的可靠性操作人員能舒適地完成更多的檢驗工作。
簡化檢測工作

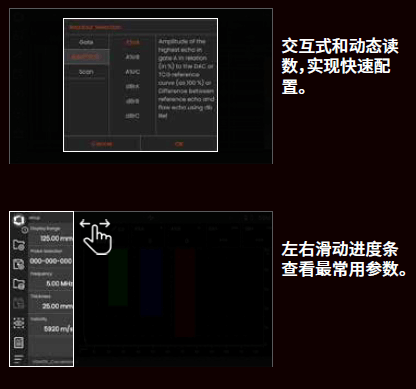

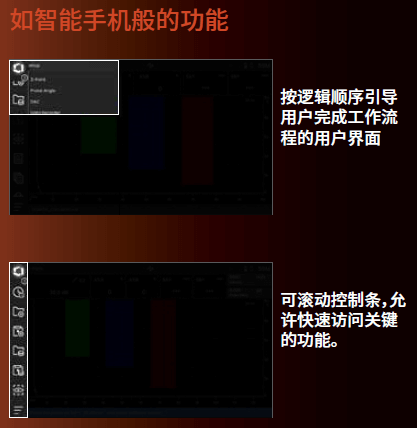

可定制的智能直觀用戶界面，易于學習，減少停機時間，提高生產效率。利用數字簡化技術，優化并加快檢測和決策流程，同時又不會損害性能和可靠性。從Waygate Technologies的應用商店下載和修改應用程序，可確保檢測人員按照規程要求，快速、協調一致開展檢測工作。采用兼容性的USB-C接口，可與您現有和未來的數據保持一致。強大的Mentor應用軟件，通過定制的工作流程（經私人商店下發至團隊），提高控制能力。
充分利用團隊的力量
新一代探傷儀的數字功能，如：
數據可用性
基于云的安全數據管理，用于數據的即時傳輸、共享和報告。
遠程校準
傳統校準方法：將設備送往工廠進行年度校準，設備在最長兩周時間內無法使用。全新校準方法：通過遠程校準，一小時內即可在您的現場完成校準。
公共商店
下載應用程序或自行定制專屬應用程序，可以隨時隨地完成設備的更新升級。
打造優質升級
在USM系列已有的可靠超聲波功能的基礎之上，Krautkr?mer USM 100又擁有了進一步的提升，將精確和可重復的檢測帶入探傷的新時代。傳統USM Go+和USM 36的參數設置與新型號相兼容，實現了向未來的無縫過渡。

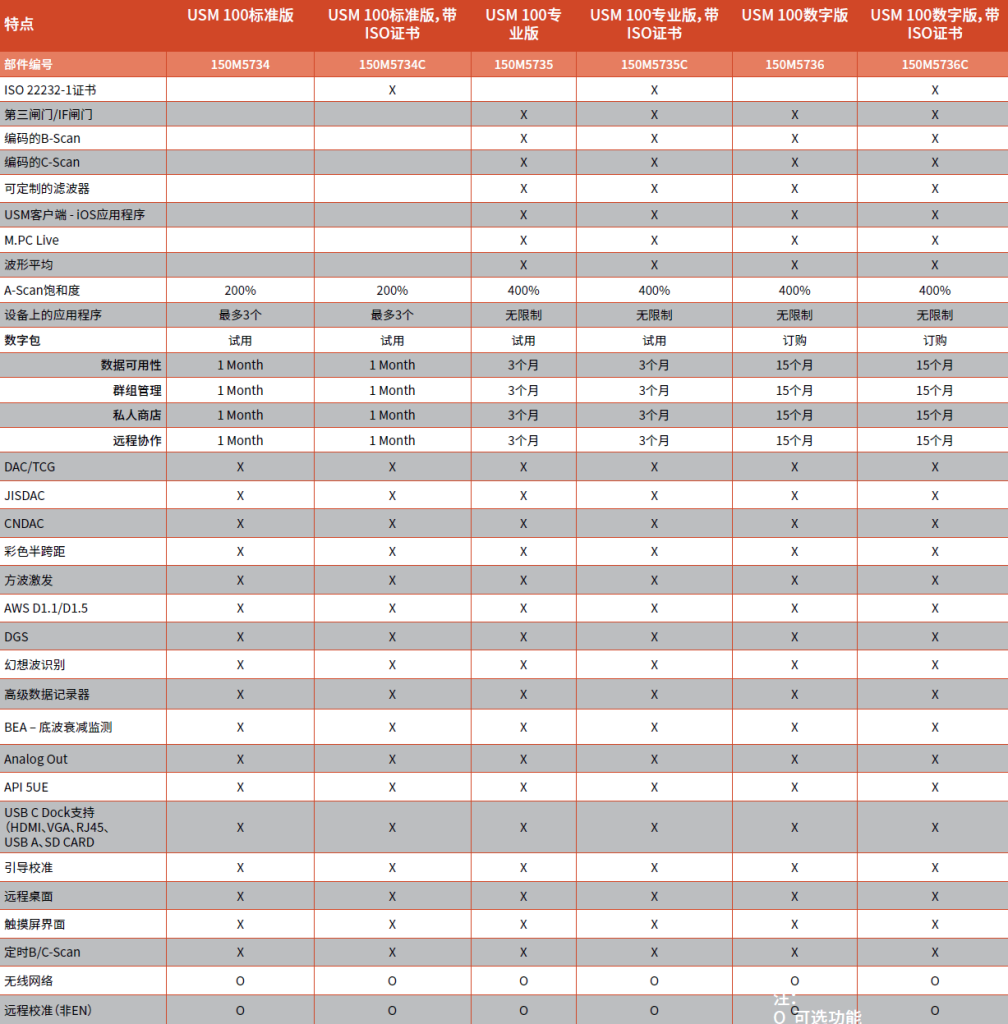

標準功能
- DAC/TCG
- CNDAC
- JISDAC
- DGS
- AWS D1.1/1.5
高級功能
Krautkr?mer USM 100的高級功能提升了檢測和探傷能力，因此可勝任要求更高的任務，實現更高的收入。
- 平均化 - 通過實時平均A-Scan，消除噪聲信號。
- 可定制濾波器 - 啟用用戶可配置的濾波器設置。
- iOS應用程序 - 利用現場檢測圖片和地理位置信息，豐富現有的超聲數據。
- F門/第三門 - IF門可以跟蹤界面回波，并保持TOF測量結果的一致性
數據采集和管理軟件
- Mentor PC - 采用數據分析軟件Mentor PC，您可在電腦上使用Krautkr?mer USM 100的所有工具。無需購買或?qū)W習其他專業軟件包，即可方便地上傳、分析和報告檢測數據。
- Mentor PC Live - 利用平板電腦或電腦的處理能力，通過Mentor PC Live軟件即可遠程使用USM 100。因此，數據就可以直接存儲在設備上，并可以轉發給第三方應用程序。
- Mentor Create 使用該桌面軟件，您能根據您特有的測試程序、行業應用程序和經驗水平自定義或創建檢測“應用程序”。根據您的需要，此類應用程序可為特殊用途型，也可為通用型。
InspectionWorks:
采集、分析和處理監測數據的新興智能方法。在單一、安全和可擴展的平臺上，收集、連接、集成和共享無損檢測（NDT）數據。通過AI和DL引擎，豐富數據并獲得可行的意見，幫助您更快地做出更明智的決策。簡化工作和檢測流程，輕松地跨團隊協作，甚至是遠程協作。通過遠程監控和診斷，提高無損檢測設備的整體性能和正常運行時間
廣泛的檢測應用
便攜式Krautkr?mer USM 100是為數不多的多用途型檢測工具，可應對和解決各種各樣的檢驗難題。對工業物資進行全面、準確的檢驗，然后用圖像和地理位置豐富檢驗數據，以改進可追溯性和報告。
焊縫
不同的橫截面要求和層出不窮的材料和檢驗規范，使焊接檢測成為最多樣化和復雜的檢測領域之一。Krautkr?mer USM 100不僅具備各種類型焊接檢測所需的優秀軟件和硬件功能，還具備導引式檢測流程，確保簡單、快速和一致性的檢測及校準工作。
- DAC/TCG、AWS、DGS、JISDAC、CDNAC: 提供廣泛的缺陷尺寸定量能力
- 400%波幅范圍：使用掃描增益級別進行工作時，避免飽和信號
- ASME/AWS應用程序：提供優化的檢測工作流程，以確保檢測合規性
- Color Leg：便于直觀顯示回波次數
復合材料
在檢測復合材料結構時，復雜的波形傳播、隨機散射和高衰減會降低檢測準確率。Krautkr?mer USM 100提供了專用的功能來應對此等挑戰：
- IF門：用水柱或柔性楔塊進行檢測
- 可定制濾波器：啟用的調諧過濾器，可以優化近表面分辨率和信噪比
- 高達0.2 MHz的帶寬和2500 ns的脈沖寬度，用于風電葉片粘接檢驗
- 高斜率TCG曲線（90 dB/40 ns）：用于檢查高衰減材料（如橡膠等）和水浸檢測時的近表面分辨率優化
腐蝕
目前腐蝕檢測大多需要借助繩索進行攀爬，這對便攜性能有非常高的要求。Krautkr?mer USM 100重量僅為1.2 kg（2.65磅），且采用人體工程學設計，可單手操作，能確保操作人員安全地進行檢測工作。也可以在需要借助繩索進行攀爬的應用中將儀器綁在腿上進行檢測。
- 先進的數據記錄器：用于快速和有效地記錄CML
- IF門：用于使用水柱或柔性楔子進行檢驗
- 400 MHz的數字化頻率：實現高分辨率的厚度測量
- 400%的波幅范圍：避免在高靈敏度下掃描增益水平時出現飽和信號
鐵路/地鐵
如果您一直處于行進中，則需要一臺功能齊全且可以隨身攜帶的探傷儀。我們可定制用戶界面的USM100，便于添加和刪除功能設置，這是定制鐵路檢測工作流程的理想選擇。
- 方波脈沖發生器保證卓越的聲學穿透力和信噪比
- 觸摸+按鈕操作可在各種天氣條件下可靠運行
- 可地理定位的應用程序
| 描述 | |
|---|---|
| 尺寸 | 寬216mm，高138mm，厚60mm |
| 重量 | 1.2kg（含兩塊電池） |
| 輸入電源電壓 | +15VDC |
| 電池續航時間 | 5小時 |
| 電池數量和類型 | 2個鋰離子電池組，1個用于熱插拔 |
| 最大功率消耗 | 45 W |
| 符合UT標準 | ISO 22232-1 |
| 語言 | 英文、德文、法文、中文、日文等 |
| 操作方式 | 觸摸屏或按鍵（左手或右手操作） |
| 閘門 | |
|---|---|
| 數量 | 3（其中一個可作為界面波閘門使用） |
| 測量模式 | 波側、波峰、零前、零后、J波側、首次峰值 |
| 閾值 | 5 % – 100 %（1%增量） |
| 啟動 | 0至15000 mm（鋼） |
| 寬度 | 0至15000 mm（鋼） |
| TOF分辨率 | 2.5 ns |
| 測量單位 | mm、inches（英寸）、μs、%、dB |
| 測量程序 | TCG、DAC、DGS、AWS、API |
| 校準程序 | 適用直探頭和斜探頭 |
| 顯示器 | |
|---|---|
| 屏幕尺寸和分辨率 | 7英寸寬，1024 x 600像素，觸摸屏 |
| 聲速范圍 | 250 m/s至16000 m/s |
| 可用視圖 | A，B，C |
| 時基 | 延遲-10μs至3500μs |
| 深度 | 3 mm至27.000 mm (鋼） |
| 數字化頻率 | 100 MHz |
| 處理后的數字化頻率 | 400 MHz |
| 發射器 | |
|---|---|
| 模式 | 雙晶，脈沖回波法，穿透法 |
| 脈沖重復頻率 | 10至2000 Hz |
| 發射器脈沖的形狀 | 單極性負脈沖 |
| 發射器電壓 | 50 V – 350 V（10 V 增量） |
| 脈沖寬度 | 40 ns – 2500 ns（5 ns增量） |
| 阻尼 | 50 Ω and 400 Ω |
| 數據采集 | |
|---|---|
| 每次A-Scan的最大樣本數 | 1024點 |
| 數據存儲（內部） | 32GB |
| 數據記錄器尺寸 | 3000 x 3000（點，包括A-scan） |
| Inputs/outputs | |
|---|---|
| 電源輸入 | Lemo 0S |
| 探頭連接器 | Lemo 00 |
| 接口連接器 | Lemo 1B，14針（輸出：1個報警器（喇叭），1個模擬裝置，觸發，輸入：2個編碼器，1次啟動/停止) |
| USB 2.0 | A型也適用于無線網卡 |
| USB 3.0 | C型也用于視頻輸出 |
| 接收器 | |
|---|---|
| 最大輸入電壓 | 40Vpp |
| 頻率響應 | 0,2 MHz至30 MHz（- 3 dB） |
| 濾波器 | 12個帶通和高通濾波器 |
| 數字增益 | 110 dB（增量為0.2dB） |
| 時間校正增益（TCG） | 16個點，100dB動態，90dB/40ns斜率 |
| 發射器和接收器之間的串?dāng)_ | >80 dB |
| 信號平均化 | 2，4，8，16，32 |
| 垂直顯示的線性度 | +/-2 % |
| 環境 | |
|---|---|
| 防護等級 | IP 67 |
| 儲存溫度 | -20 °C至70 °C |
| 工作溫度 | -10 °C至50 °C |
| 沖擊 | IEC 60068-2-27 |
| 震動 | IEC 60068-2-6 |
| 濕度 | EN 60068-2-30:2005 Abs. 5a和7.3 Variante 2 |
| 電磁兼容性 | EN 61326-1, EN 55011 |
| 低電壓指令 | IEC 61010 |
