Flash!圖像增強技術對數字射線原始圖像和測量準確性的影響

隨著NDT數字化的推廣和發展，越來越多的客戶從傳統的膠片檢測轉向數字射線成像技術，為射線檢測新技術應用提供了強大動力。但與很多客戶的交流中，經常會聽到客戶關于圖像增強優化處理和數據測量的擔憂，擔心處理和測量會改變原始的或真實的信息和數據。這一期，就針對這個議題進行簡要的交流。

首先，數字射線成像技術為用戶提供了與傳統膠片觀感類似的黑白影像，能夠直觀的顯示檢測區域的結構和缺陷信息等。此影像的數據格式將直接影響其增強處理和數據測量的正確與否，也決定了數據完整性以及能否兼容互通，應該是客戶選擇數字射線成像系統時的首要考慮事項。以維睿泰(Waygate Technologies)的DR、CR、FS系統的影像為例，其采用了國際通用的無損檢測DICONDE數據格式，提升了數據的標準化和互操作性，有助于延長檢測數據的可讀性和保留期。?
Flash!
?DICONDE?是一種用于無損檢測的數據格式標準，由美國材料與試驗協會（ASTM）于2004年提出，旨在解決無損檢測中數據保存和傳輸不通用的問題。DICONDE標準是基于DICOM（醫學數字成像和通信標準）進行修改和擴展，廣泛應用于工業無損檢測領域?，特別是射線、超聲波、渦流、紅外等應用中。它確保了數據在不同設備和系統之間的互操作性，提高了數據的完整性、兼容性和長期可訪問性。通過標準化數據傳輸和存儲，DICONDE有助于提升質量管理和追溯的效率，保障了材料和產品的安全性和質量?。而對于許多檢測系統采用的TIFF等圖像格式，將無法獲取完整的檢測信息，也可能導致智能優化工具和雙絲自動測試工具等功能失效。
損檢測的數據格式標準

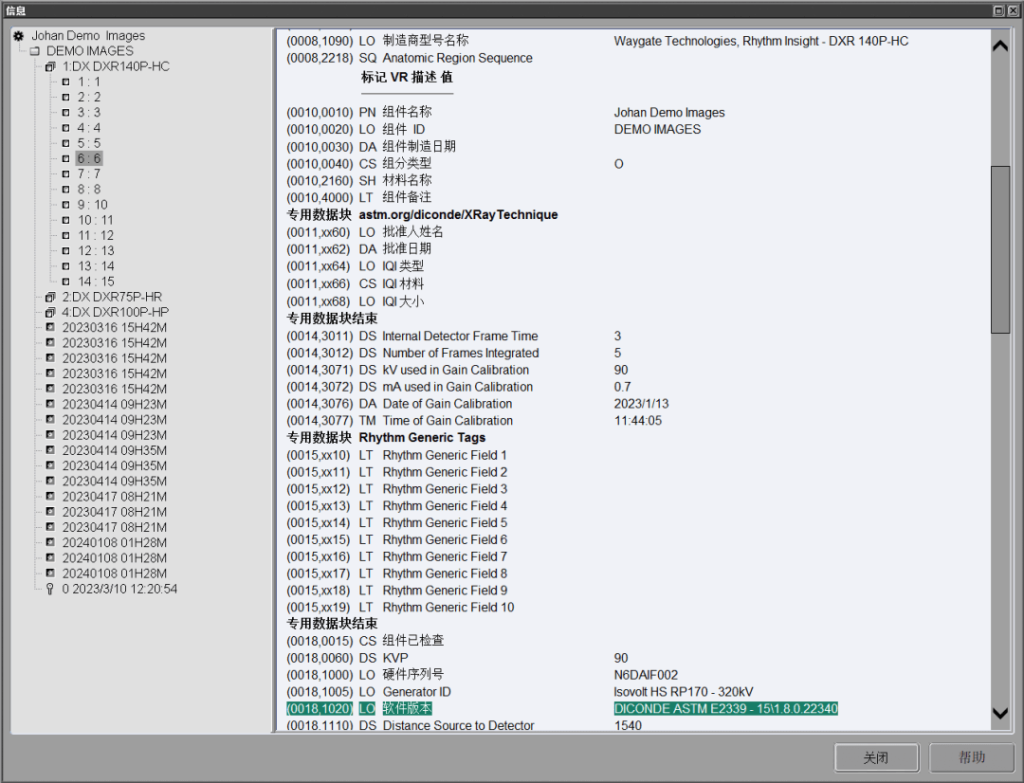

DICONDE 不僅僅是一張圖像:

  • 圖像本身就是一份檢測報告
  • 包含了所有工件信息、曝光技術信息、設備信息等
  • 確保數據完整性和追溯性 (原始數據無法篡改)
  • 圖像識別、索引、備份
  • 所有生產廠商按統一數據格式記錄圖像信息
  • 所有數字射線設備按統一的通訊協議互聯
  • 消除客戶面臨的數據轉換難題
  • 簡化NDT信息與其他系統集成
  • 方便在不同系統、地點和用戶間自由共享圖像和信息
Rhythm insight

TIFF 僅僅描述了一張圖像:圖像數據+簡略的文件頭，不可能自動獲取以下信息：圖像拍攝于何處、何人拍攝的圖像、使用何種型號設備進行的拍攝等。

針對檢測圖像進行Flash!自動處理、圖像增強、窗寬窗位調整等各種操作，對圖像灰度、信噪比、系統空間分辨率等測量數據有何影響？以維睿泰的Rhythm軟件操作為例，我們可以去了解這類操作對標準DICONDE數據的顯示狀態和數據測量有何影響。
進行Flash!自動處理

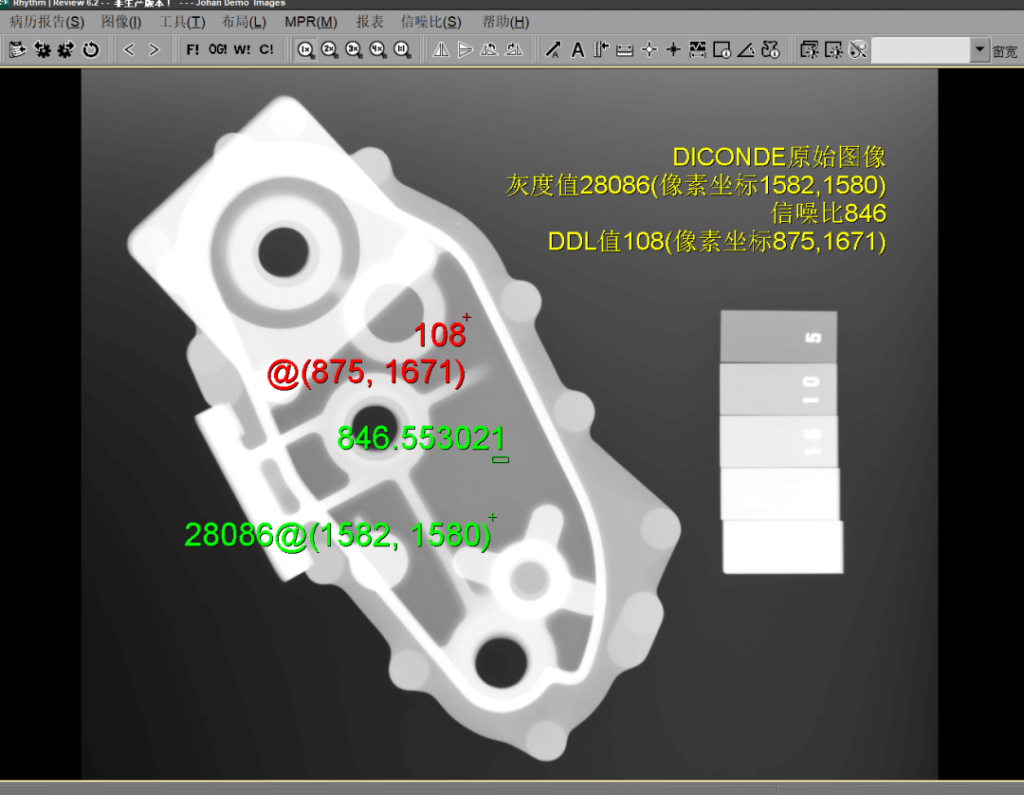

以這圖為例，我們對此工件檢測的DICONDE原始圖像不做任何改變直接進行測量，測得圖像灰度值為28086（像素坐標1582,1580），信噪比為846，而DDL值為108（像素坐標875,1671）。

DICONDE原始圖像

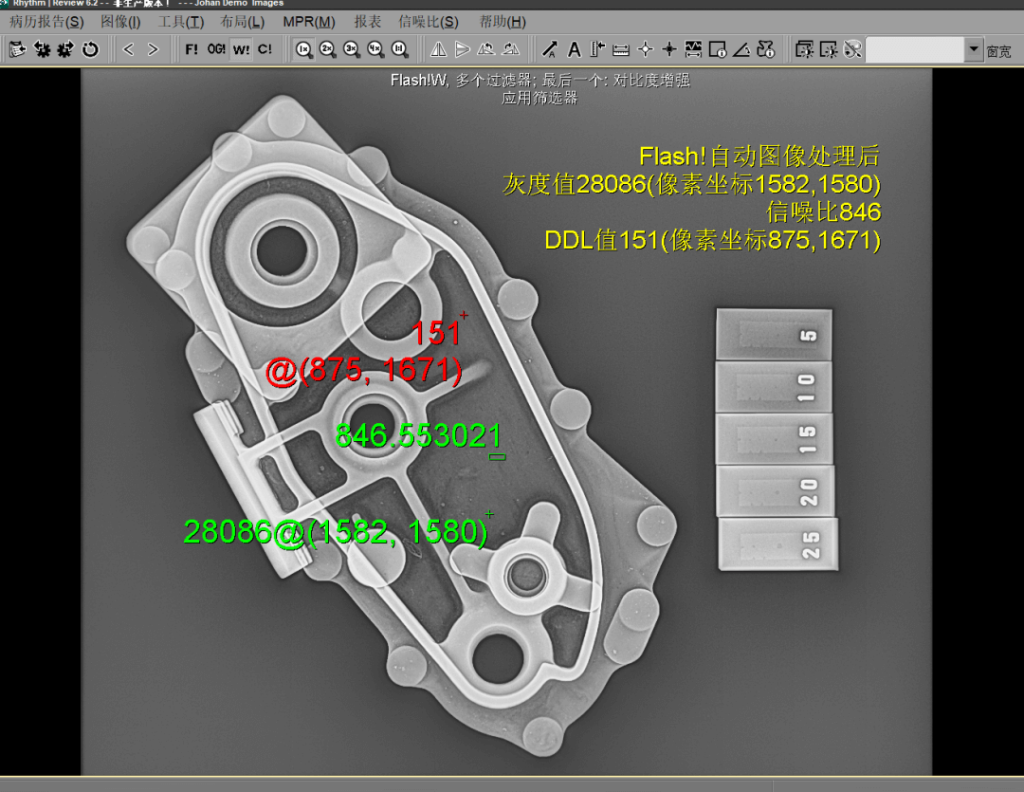

以這圖為例，我們對此工件檢測的DICONDE數據進行Flash!自動處理、對比度增強等調整之后再進行測量，測得圖像灰度值為28086（像素坐標1582,1580），信噪比為846，而DDL值為151（像素坐標875,1671）。

DICONDE
比較兩次測量的數據可知，對DICONDE數據處理前后的圖像灰度值、信噪比沒有任何改變，F(xiàn)lash!自動處理、對比度增強等不會影響圖像數據測量。發生改變的僅是顯示系統輸出的DDL（數字激勵電平）測量值108與151，也就是我們眼睛所感知到的當前窗口的灰度和對比度變化。

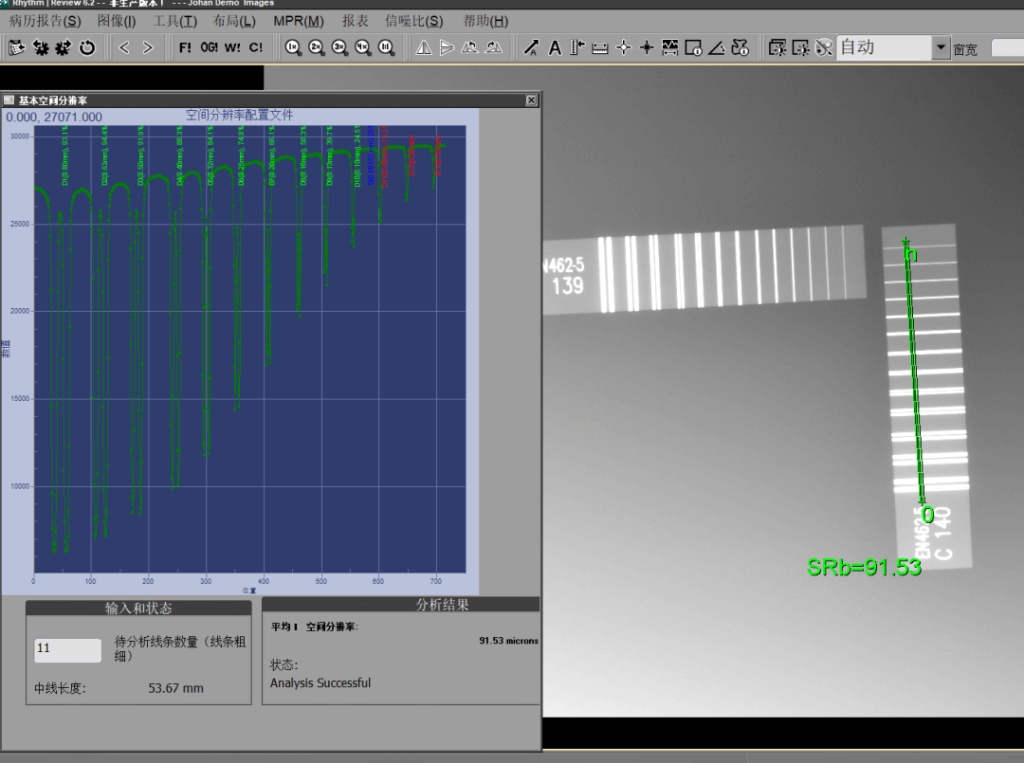

以這圖為例，我們對DICONDE原始圖像不做任何改變直接進行測量，測得圖像中雙絲的空間分辨率為91.53μm。

對此DICONDE

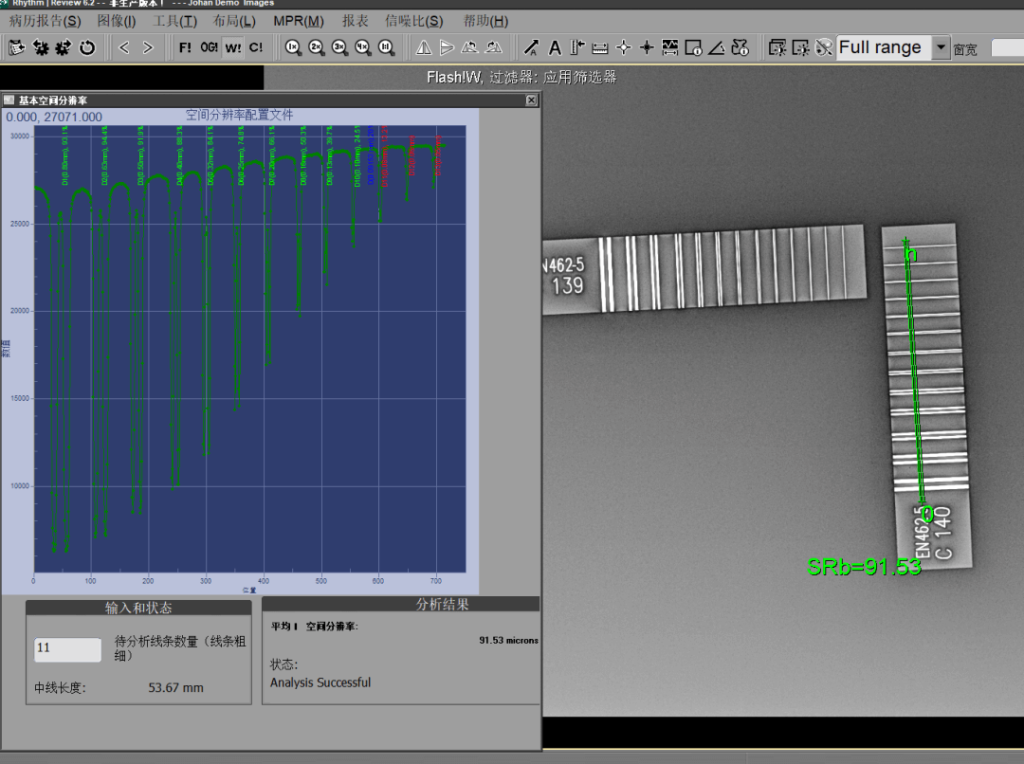

以這圖為例，我們對此DICONDE數據進行Flash!自動處理等調整之后再進行測量，測得圖像中雙絲的空間分辨率為91.53μm。比較兩次測量的數據可知，對DICONDE數據處理前后的圖像空間分辨率沒有任何改變，F(xiàn)lash!自動處理、對比度增強等不會影響圖像空間分辨率。
對此DICONDE數據

通過以上測試我們已經知曉，F(xiàn)lash!自動處理技術、對比度增強等不會改變DICONDE圖像的測量數據和信息，下面再看看這些增強處理對缺陷顯示、圖像評判的幫助，以便我們更快速、更準確的完成檢測工作。

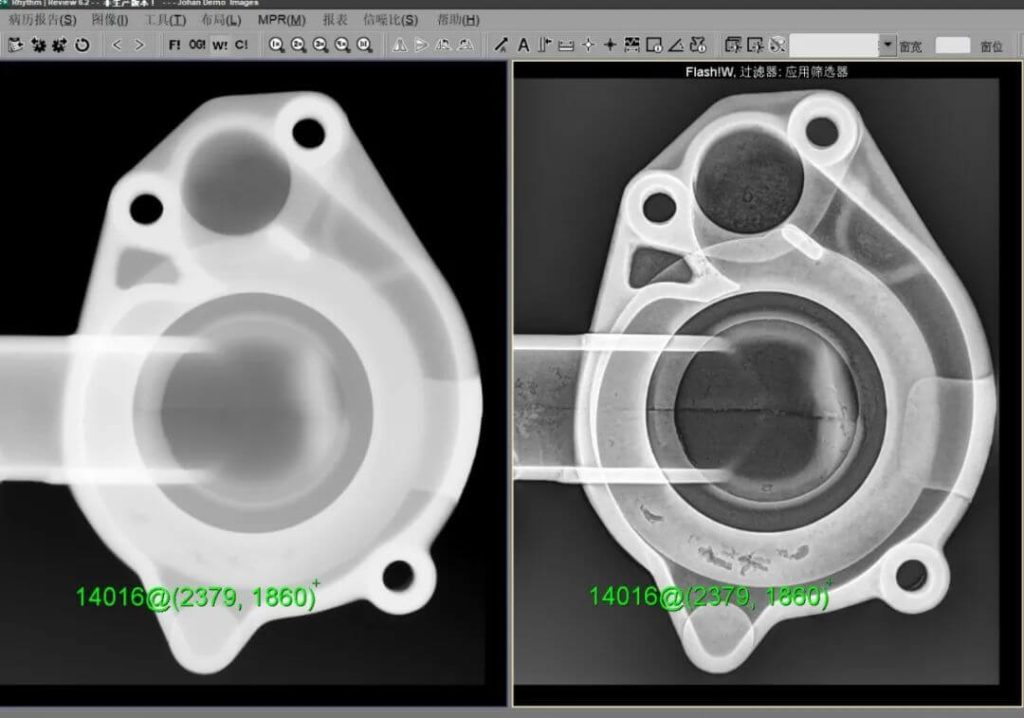

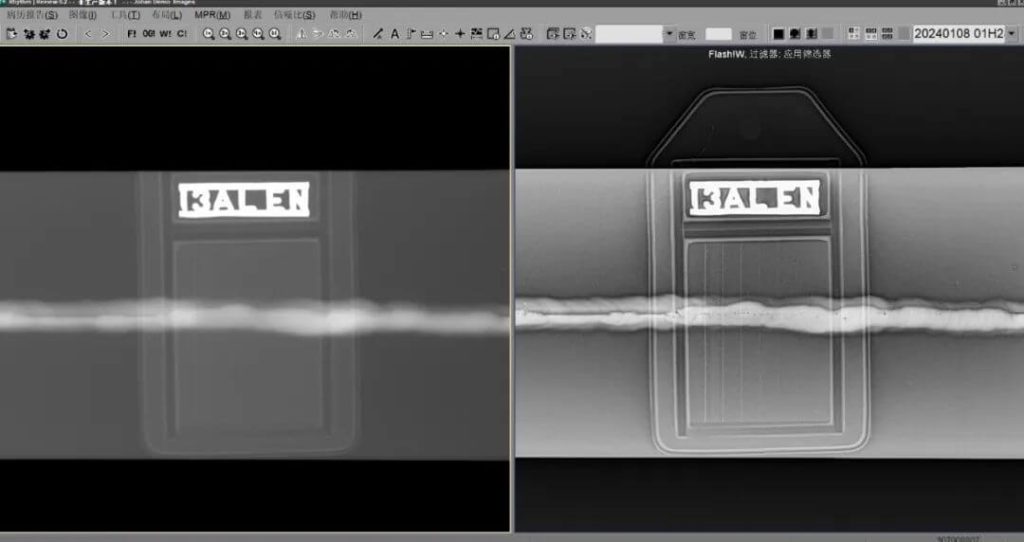

以這圖的鑄件檢測圖像為例，左側為不做任何處理的原始影像，右側為運行維睿泰的Flash!一鍵式自動圖像處理技術后的影像。通過圖示可以看到，運行Flash!自動處理后沒有改變圖像灰度，但自動調整了窗寬窗位和圖像對比度，使工件結構和缺陷細節等顯示的清晰、完整并一目了然。尤其對厚度差大的復雜工件，沒有Flash!自動處理的加持，手工很難快速、準確的將各個厚度的圖像信息調整到最佳效果。

維睿泰的Flash!
Flash!一鍵式自動圖像處理技術:

基于強大并已獲專利的先進圖像增強算法，此算法可以使得人眼以更清晰的方式分辨嵌入在圖像中的不同數據，從而無需進行圖像調整即可實現更快的讀??！它不依賴于操作人員，可根據密度、材料、幾何結構、輻射能量等的變化自動進行調整，無需手動調整即可一目了然地查看所有圖層和細節。

  • 不是一款通過修改圖像數據使得發現缺陷更容易的濾鏡，而是一切源于真實原始數據；
  • 不是一款可以幫助您凸顯更多缺陷的濾鏡，而是一切基于獲取的原始數據展示真實圖像；
  • 不是一款依賴于操作者或需要人工干預的濾鏡，而是基于原始數據實現一鍵式智能處理。
左右滑動查看更多
左右滑動查看更多
（▲?不同類型工件檢測圖像的原始影像與Flash!自動處理后影像示例）
