如何根據回?fù)苷穹鶃?lái)評估反射器的效果？
由于超聲波手段在面對材料中的多種自然反射器時，可能無法清晰探明，我們引入了一種替代方案——等效反射器。借助等效反射器，我們可以通過回波追蹤到準確的來源（替代來源），而且這一過程不受操作人員的影響。
如果等效反射器（如盤式反射器）垂直于聲束的聲軸，它發出的信號振幅會與未知的自然反射器相同。只要自然反射器具有與圓形表面反射器相同的特點，這種相互關系就能成立。對于所有代表“小型反射器”的不連續介質，即在任何方向上沒有超出聲束極限的反射器，這一規律同樣適用。
在手動檢測中，前提條件是反射器必須位于聲束的軸線上。因此，我們需要移動探頭，直到來自反射器的指示值達到最大。這時，反射器就位于聲軸上。而在檢測路徑固定的自動檢測中，反射器處于聲束的聲軸上更多是偶然。
盤式等效反射器的尺寸等于圓盤直徑，但在實際操作中，我們不能僅根據信號振幅來操作（見第13章）。盤式反射器模型的優勢在于其便于實驗和理論解決方案的特性。
在單探頭作業中，我們可以輕松發現盤式反射器遠場的距離規律：當探頭和反射器之間的距離增加時，接近聲脈沖聲壓的降低與距離成正比（第8章）。反射聲脈沖在到達接收器時的聲壓損失也與距離z成正比，即回波振幅是距離z的平方的函數。
由于反射脈沖的聲壓是反射器表面積的函數，即直徑 d 的平方，因此遠場的回波振幅與直徑的平方成正比 (37)。
（反射器直徑/傳感器直徑）
距離 z 為 (40)
（近場長度的距離）

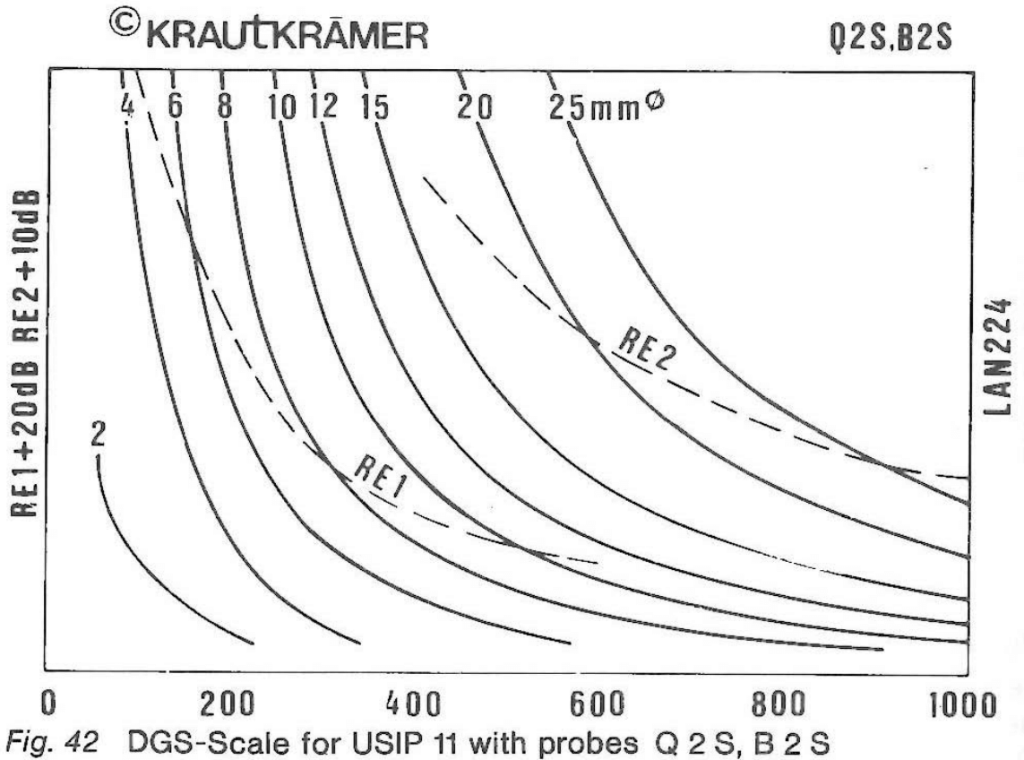

為了節約將歸一化值轉換為絕對值的時間，可以為特定探頭和材料制作特殊的 DGS 圖表，例如 Krautkr?mer 探頭數據表中的圖表（此類特殊圖表僅適用于一種探頭和一種材料）。 它們是總圖的一個部分（圖 41）。 更簡單的方法是使用 DGS 標度進行檢測，無需任何“填寫工作”。 該標度是特殊 DGS 圖表中的一小部分。 等效反射器曲線使用的不是雙對數標度，而是雙線性標度（圖 42）。

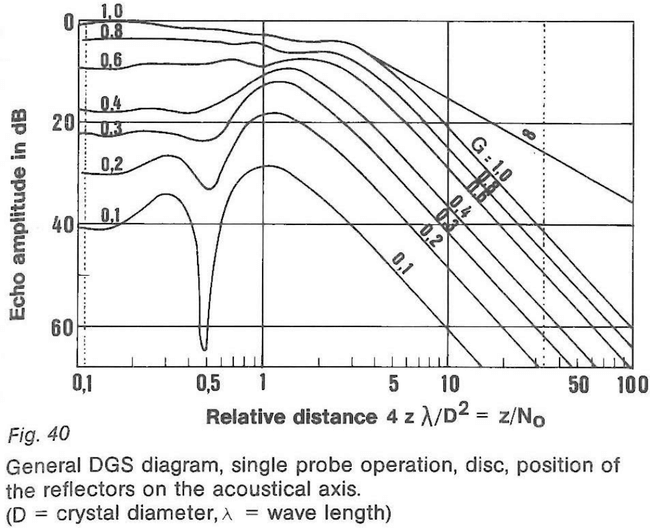

當然，DGS 圖表不僅僅針對盤式傳感器和反射器制作， 同樣也可以為矩形或圓柱形反射器制作。 DGS 圖表不僅限于單探頭操作。 目前也有 TR 探頭（圖 12）和使用兩個探頭進行串聯操作（圖 36）的設計。 使用 DGS 圖表或標度之前，必須了解探頭的有效數據（實際數據）：直徑 DI 和近場長度 Ni

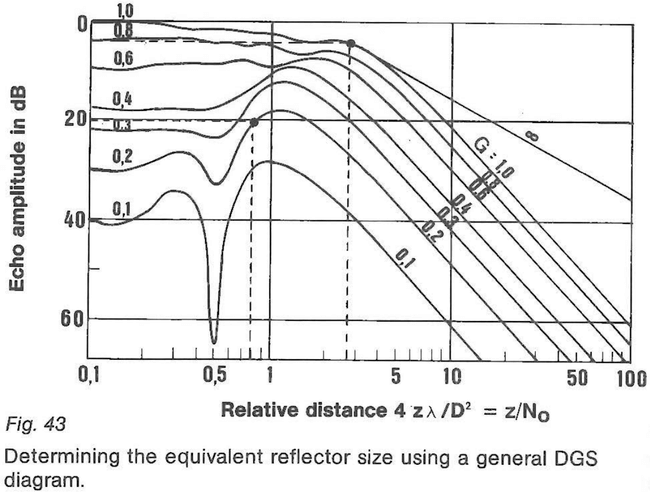

DGS 圖表的使用示例如下表所示。 任何可選的底面回波都將用作參考回波，并按照 CRT 標度上的特定參考高度設置。 將回波壁距離 zW 歸一化為 ZW，然后找到底面回波曲線上的相對點（圖 43）。 調整底面回波所需的增益為 VW。
此前設定
標稱 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?實際
fs = 4 MHz ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? fi = 3,90 MHz ? ? ?
cs = 5,920 km/s ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ci = 5,900km/s
Ds = 20 mm ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?Di = 19,0 mm
Ns = D2 . f/4. c ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?Ni = 61 mm
測量值
zW = 165 mm（底面距離）
Vw = 46 dB
zR = 49 mm
VR = 62 dB
zW = zW/Ni = 165/61 = 2,7
zR = zR/Ni = 49/61 = 0,8
VR – Vw = 62 dB – 46 dB = 16 dB
Zr 和 VR – Vw 如圖 43 所示
G = 0,2
d = G Di = 0,2 * 19 mm = 3,8 mm（反射器直徑）
反射器出現在距離 zR（歸一化為 ZR）處 要測量反射器回波與底面回波之間的振幅差，反射器回波需要達到選定的參考水平。 此時所需的增益為 VR。 這樣，反射器回波的振幅相較于底面回波的振幅要小 VR – VW。 根據反射器距離 ZR 和振幅差，可以確定 0.2 的相對等效的反射器直徑。 與有效傳感器直徑 Di 相乘，得出的結果就是我們所需的反射器直徑，即 3.8 mm。 有了特殊的 DGS 圖表和標度，就不再需要對距離和等效反射器尺寸進行歸一化處理。 然而，如果探頭偏離其標稱數據（規格）過多，則可能無法再使用專用圖表和標度，而通用圖表則可以始終與實際數據一起使用。 在當前的示例中，我們假設材料沒有任何不可忽略的衰減。 這一點必須在測量前就進行檢查。 如果聲音衰減不可忽略，則需要進行以下校正：
衰減系數 [?, ( dB/m) = VW – 2 ? ? zw VR’ = VR – 2 ? ? ZR 利用 VW’ 和 VR 量，就可以繼續用 VW 和 VR 進行計算。?
現代數字超聲波探傷儀使用特殊的 DGSprograms 對不連續的回波進行評估。 必要的探頭實際參數可通過菜單鍵入，或通過對話探頭由數字儀器自行自動讀取。 所需的 DGS 曲線會直接顯示在數字屏幕上。 由數字儀器執行計算，計算結果也會在屏幕上顯示。
