DXR Flex 1025 和 DXR Flex 1043
可彎曲DR探測器
多功能和快速成像
DXR Flex 1025/1043
維睿泰第一款可彎曲探測器
靈活, 簡單, 快速
以客戶需求為導向，專為工業用途而設計的全新一代探測
器系列，具有堅固和可靠的性能，且完全符合各種焊接件
的檢測標準。

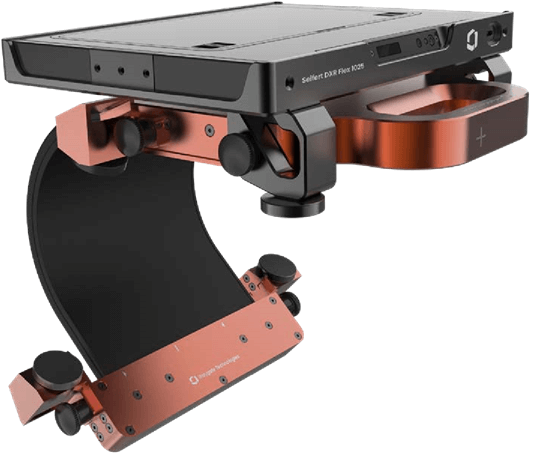

靈活：新型可彎曲探測器設計新穎，允許從探測器的兩面

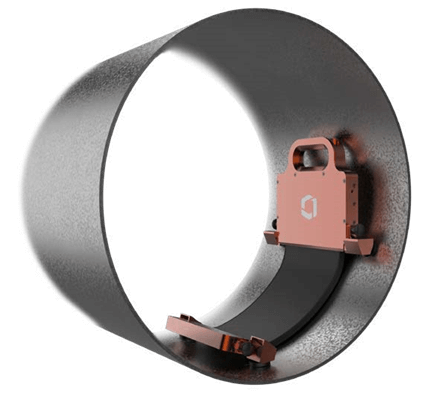

進行曝光：彎曲時，適用于管狀工件接觸式射線成像技術
(SWSI, DWSI)；拉直時，適用于平板工件和非接觸式的
射線成像技術。
簡單：探測器配有堅固的外殼，外殼上裝有磁鐵和捆扎孔，
可快速輕松地進行現場布置和定位，并配有工業化屏蔽，可
防止跌落、撞擊和間接輻射，從而延長使用壽命。
快速：探測器可采用電池供電，可選擇有線或無線通信模
式，大大簡化每次布置操作，同時提高檢測效率并適應任何
環境和/或位置。
通訊主機: 與探測器組件和計算機通訊
- 讀取像素信息生成數字圖像
- 與探測器組件通訊：3米線纜
- 與計算機通訊：無線或有線線纜
- 用磁鐵可方便定位在管道/容器上
- 電池供電：6 小時
- 堅固外殼可防止機械沖擊
探測器組件: 閃爍體捕獲圖像
- 通過磁鐵可輕松定位
- 非磁性管道可通過捆扎孔安全固定
- 操作人員可輕松攜帶
- 電子器件的額外防護
- 四面均刻有成像區域標記
- 與通訊主機連接：3 m線纜
- 橙色外觀，現場高可見性
全新 DXR Flex 非常適合各種焊縫檢測應用
- 長輸管線焊縫檢測
- 制造車間檢測 (管道卷管, 容器, 儲罐等 )
- 管網焊縫檢測 (管道, 容器)
- 裂紋檢測
適用于各種行業
- 石油和天然氣
- 航空航天
- 電力
- 紙 漿和造紙
- 軍事和國防
?
符合以下焊縫檢測相關的無損檢測標準:
- ISO/EN/NBN 176363-2
- ISO/EN/NBN 10893-7
- ASME V
- API 1104
- CSA Z 662
- JIS Z3104 / JIS G 0804
- 其它…

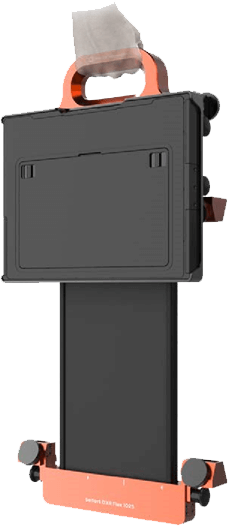

方便攜帶/設置，通過彈簧按鈕即可輕松斷開連接。
Rhythm Insight 先進的數字化軟件
Rhythm Insight RT 是經過15+年市場驗證的NDT
數據采集和分析軟件平臺，功能強大、擴展靈活、
易于使用，專注于工業應用需求，并加持專利技術
Flash?。ㄒ绘I式圖像自動處理技術）。
- 直觀的用戶界面，開箱即用
- 觸摸式用戶界面，可在所有條件下實現最佳操作
- 基于應用的自動化流程
- 功能強大的圖像質量驗證工具
- 符合ASTM E2339 DICONDE 標準
- 符合現行標準，包括 ASTM E2597/E2597M，
ASTM E2698，ASTM E2737，ISO176363-2，
GB/T 35388，NB/T 47013.11 等。 - 采用 Flash! 一鍵式自動圖像處理技術
- 始終更新，永不過時
?

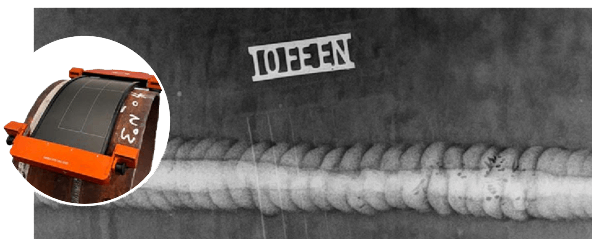

ISO 17636-2 | 達到 B 級 | 加持 Flash! 自動圖像處理技術

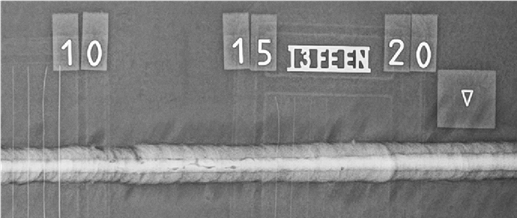

ISO 17636-2 | 達到 B 級 | 加持 Flash! 自動圖像處理技術

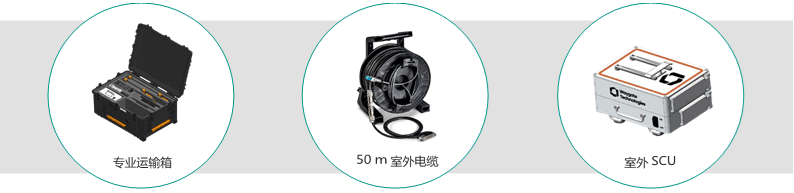

可選配件
技術規格
| ? | DXR Flex 1025 | DXR Flex 1043 |
型號? DXR Flex | Gadox | Gadox |
圖像傳感器 | 柔性 TFT: a-Si (非晶硅) | 柔性 TFT: a-Si (非晶硅) |
像素間距 | 99 μm | 99 μm |
成像區域 | 100 x 250 mm (4 x 10 英寸) | 100 x 430 mm (4 x 17 英寸) |
灰階范圍 | 16 位 | 16 位 |
最大曝光時間 | 180 sec | |
圖像采集時間 (有線) | 最大 1.5 秒 | 最大 1.5 秒 |
圖像采集時間 (無線) | 最大 3.0 秒 | 最大 3.0 秒 |
額定電源 | 交直流適配器供電: DC 24 V, 最大 1.0 A? | |
能耗 | 最大 24 W | 最大 24 W |
工作時間 | 5.5 小時 (采集圖像時), 6 小時 (待機) | 5.5 小時 (采集圖像時), 6 小時 (待機) |
尺寸 (傳感器，包括防護外殼) | 515 x 264 x 40 mm (20.28 x 10.39 x 1.57”) | 692 × 264 x 40 mm (27.24 x 10.39 x 1.57”) |
重量 (傳感器，包括防護外殼) | 2.6 公斤 | 2.9 公斤 |
最小彎曲直徑 | 152 mm (6 英寸) | 304 mm (12英寸) |
圖像傳輸 | 有線網絡: 千兆以太網 (1000BASE-T) 通過 PoE (以太網供電) 無線網絡: IEEE802.11a/b/g/n/ac (2.4 GHz / 5 GHz),? 5 GHz 僅在需要時且在規定范圍內可用 | |
輻射硬度可達450kV，并適用于硒Se和銥Ir同位素。
兩面均可用于曝光。
